Pagina 80 Telecamere di rete serie AXIS P33/P33-V Guida all'installazione

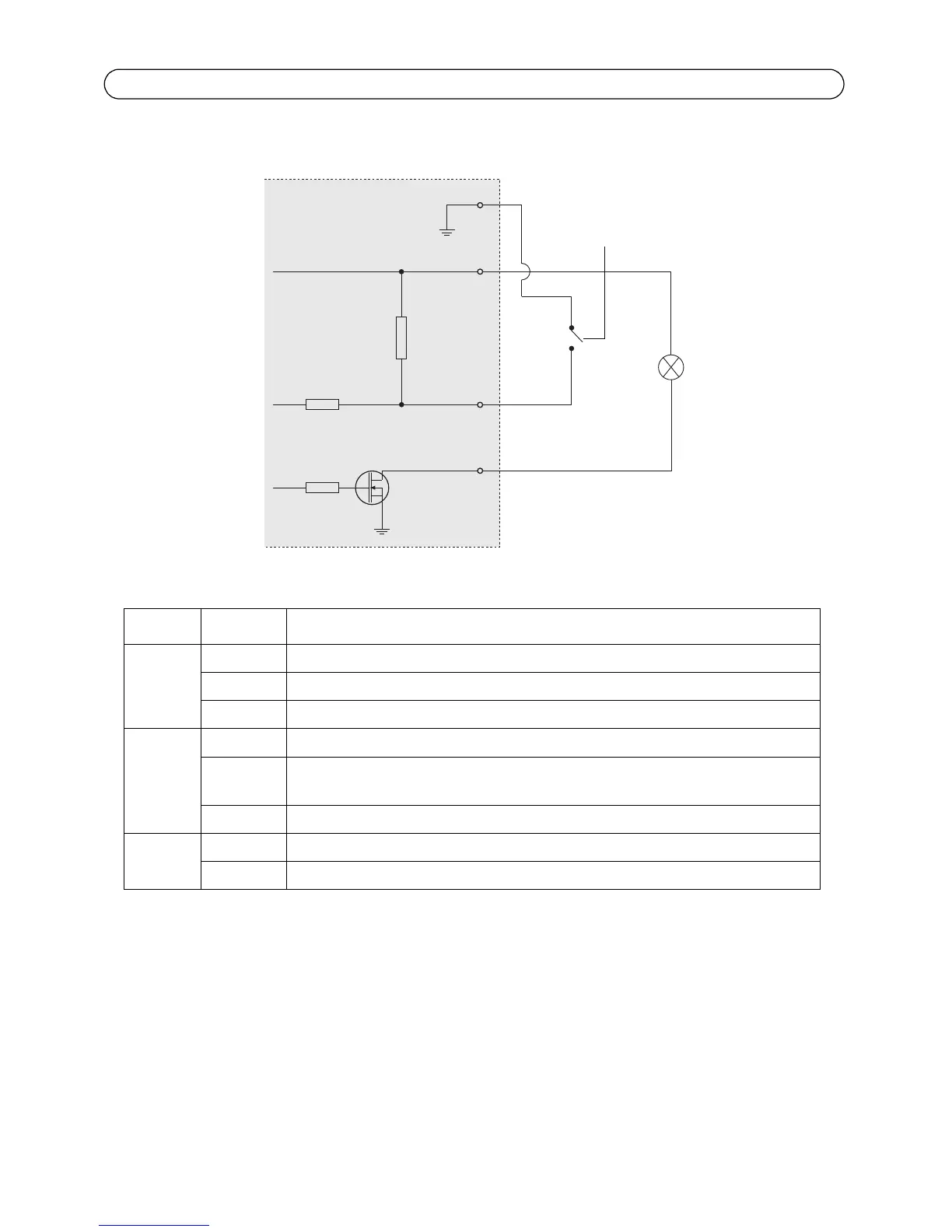

Lo schema seguente illustra un esempio di collegamento di un dispositivo ausiliario alla Telecamera
di rete a cupola fissa.
Indicatori LED
Colore LED Indicazione
Rete Verde Luce fissa: connessione di rete a 100 Mbit/s. Luce lampeggiante: attività di rete.
Giallo Luce fissa: connessione di rete a 10 Mbit/s. Luce lampeggiante: attività di rete.
Spento Assenza di connessione.
Stato Verde Luce verde fissa: condizioni di normale utilizzo.
Giallo Luce fissa: durante l’avvio o il ripristino delle impostazioni predefinite o della
configurazione.
Rosso Luce lampeggiante lenta: aggiornamento non riuscito.
Alimenta-
zione
Verde Normale utilizzo.
Giallo Luce lampeggiante verde/gialla: aggiornamento firmware.
1
2
E.g. push button
3
4
3.3V
max. 50mA
D
S
G
