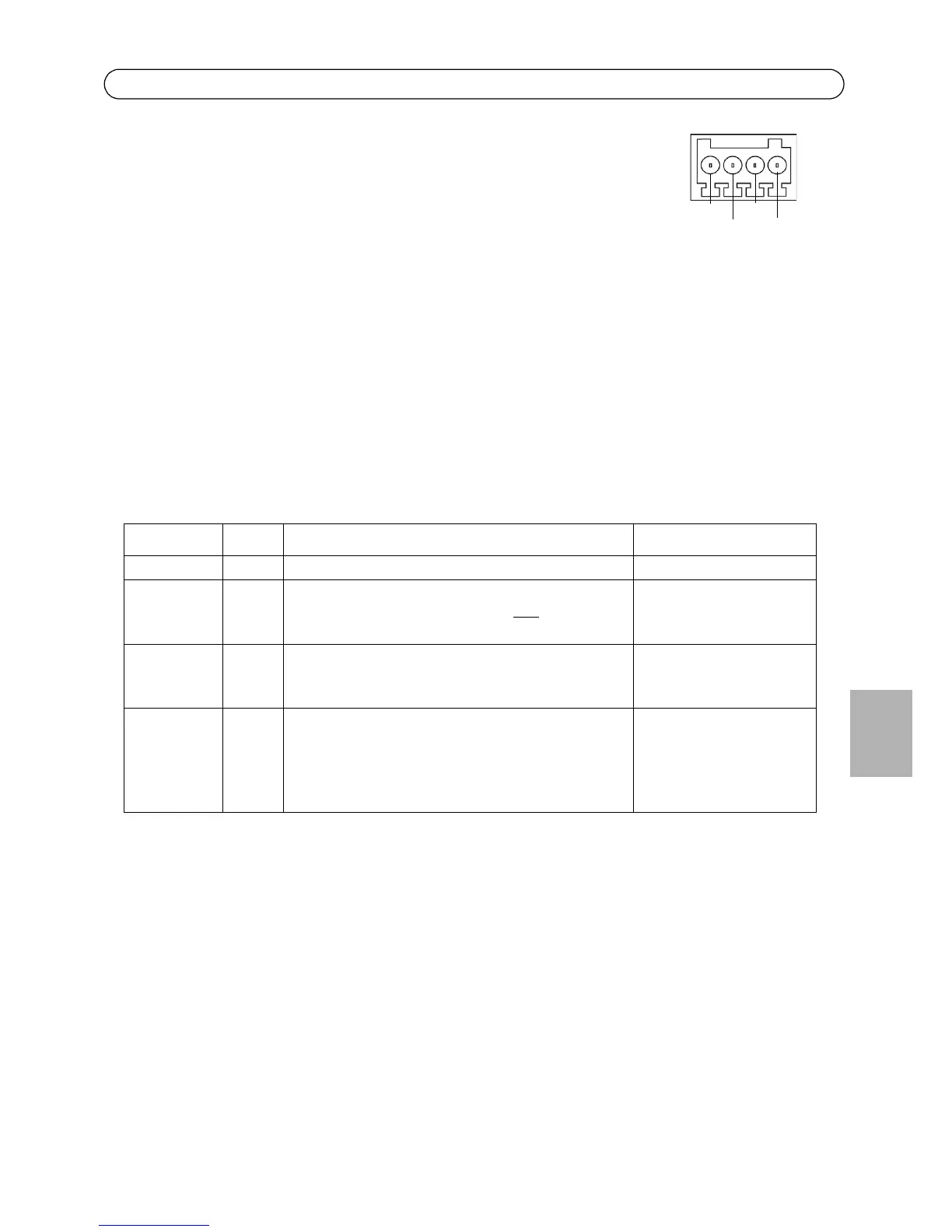

Telecamere di rete serie AXIS P33/P33-V Guida all'installazione Pagina 79
ITALIANO
Collegamenti morsettiera I/O Utilizzata per varie applicazioni; ad esempio la
rilevazione del movimento, l’attivazione di eventi, la registrazione continua,
la notifica di allarmi e così via. Oltre a fungere da connettore di
alimentazione ausiliario e pin di messa a terra, può essere usato come
interfaccia per:
• 1 uscita transistor - Per collegare dispositivi esterni come relé o LED. I dispositivi
connessi possono essere attivati mediante API VAPIX® o i pulsanti di controllo nella
pagina Live View (Visualizzazione in diretta) oppure tramite Action Rule (Regola di
azione). L’uscita verrà visualizzata come attiva (visualizzata in System Options > Ports
& Devices) (Opzioni di sistema > Porte & Dispositivi) se il dispositivo di allarme è
attivato.
• 1 ingresso digitale - Ingresso di allarme per collegare le unità che può passare dal
circuito chiuso al circuito aperto, ad esempio: PIR, contatti per porte/finestre e
rilevatori di effrazione vetri. La ricezione di un segnale provoca il cambiamento dello
stato e l'attivazione dell'ingresso (condizioni visualizzate in System Options > Ports &
Devices) (Opzioni di sistema > Porte e dispositivi).
Funzione Pin Note Specifiche
GND 1 Terra
Alimentazi
one a 3,3
VCC
2 Utilizzabile per alimentare ulteriori apparecchiature.
Nota: Questo pin può essere usato solo
come uscita
alimentazione.
Carico massimo = 50 mA
Ingresso
digitale
3 Collegare a terra (GND) per attivarlo oppure
lasciarlo isolato (o scollegato) per disattivarlo.
Ingresso min = - 40 V CC
Ingresso max =
+ 40 V CC
Uscita
digitale
4 Utilizza un transistor NFET open-drain con
connessione del source a terra. Se utilizzato con un
relè esterno, è necessario collegare un diodo in
parallelo al carico per proteggere il dispositivo da
transitori di tensione.
Carico massimo =
100 mA
Tensione massima =
+ 40 VCC
