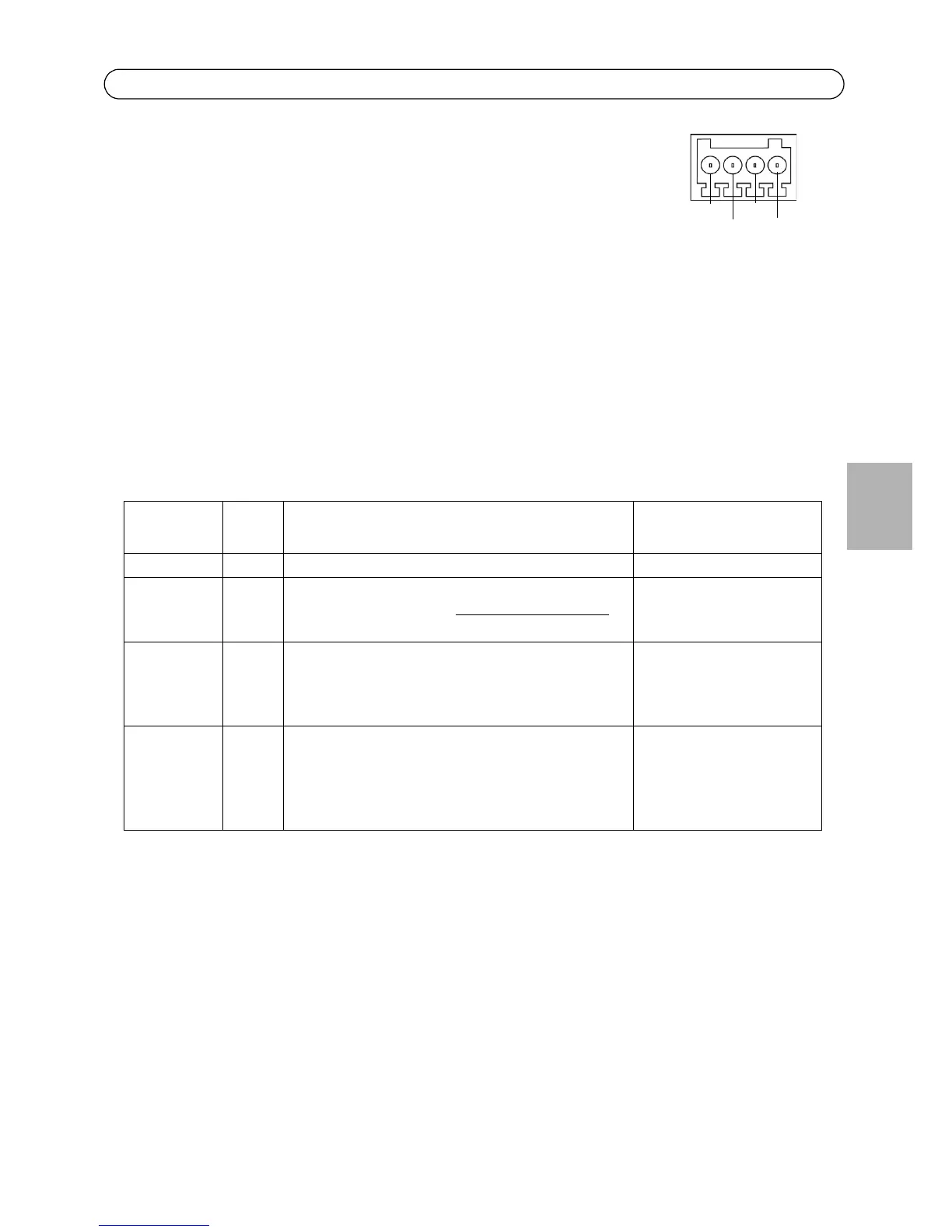

Série de caméras réseau AXIS P33/P33-V Guide d’installation Page 39
FRANÇAIS
Connecteur pour terminaux E/S: Utilisé dans le cadre d’applications telles
que la détection de mouvements, le déclenchement d’événements,
l’enregistrement à intervalles et les notifications d’alarmes. En plus d’une
alimentation auxiliaire et d’une broche GND, il assure l’interface avec :
• 1 sortie transistor, qui permet de connecter des périphériques
externes, comme des relais ou des DEL. Les périphériques connectés peuvent être
activés par l’interface de programmation d’applications (API) VAPIX, à l’aide des
boutons de sortie sur la page Live View (Vidéo en direct) ou par une règle d’action. La
sortie est considérée comme étant active (dans Options d'événements > Port &
Appareils Statut du port) si le dispositif d'alarme est activé.
• 1 entrée numérique : une entrée d’alarme utilisée pour connecter des périphériques
pouvant passer d’un circuit ouvert à un circuit fermé, soit par exemple : des détecteurs
infrarouges passifs, des contacts de porte/fenêtre et des détecteurs de bris de verre.
Lorsqu’un signal est reçu, l’état change et l’entrée devient active (comme indiqué dans
System Options > Ports & Devices (Options Système Port & Dispositifs)).
Fonction Broc
he
Remarques Caractéristiques
techniques
GND (Terre) 1 Mise à la terre
Alimentatio
n 3,3V CC
2 Peut servir à alimenter le matériel auxiliaire.
Remarque : Cette broche ne peut être utilisée que
comme sortie d'alimentation.
Charge max. = 50mA
Entrée
numérique
3 La connecter à la terre pour l’activer ou la laisser
flotter (ou déconnectée) pour ne pas l’activer.
Entrée minimum =
40 V CC
Entrée maximum =
40 V CC
Sortie
numérique
4 Utilise un transistor NFET à drain ouvert avec la
source connectée à la terre. En cas d’utilisation avec
un relais externe, une diode doit être connectée en
parallèle avec la charge, en guise de protection
contre les tensions transitoires.
Charge max. = 100mA
Tension maximale =
+ 40 V CC
