Tendidodeloscablesatravésdelapared
1.Utilicelaplantilladeperforadopararealizarcuatrooriciosenlapared.
2.Tiendaelcabledered—ysiespreciso,elcabledeaudioydeE/S—atravésdelaparedy
losoriciosdelsoportedemontaje.
3.Coloqueelsoportedemontajeenlaparedmediantelostornillosytacosapropiadospara
elmaterialdequeestéhecha.
4.Separelosmuellespararetirarlaunidaddecámaradelacarcasadelaunidad.
5.Retirelasjuntasdelapareddelacarcasadelaunidad.Sisolohayuncable,retire
solounajunta.
6.Tiendaloscablesatravésdelosoriciosdelapareddelacarcasadelaunidad.
7.Arrastrelasjuntasalolargodeloscablesyajústelasalosoricios.Lasjuntasdeben
ajustarseperfectamentealosoriciossinqueexistanplieguesnidobleces.
8.Aprieteloscuatrotornillosparaunirlacarcasadelaunidadalsoportedemontaje.
Preparacióndelacarcasadelaunidad
Siloscablessevanatendersobrelapared,preparelacarcasadelaunidaddelasiguienteforma:
1.Retirelatapalateraldelacarcasadelaunidadquitandoeltornillo.
2.Aojelosdostornillosdelblindajedecableyseparelaparteinferior.
3.Utiliceeltornilloparaajustarlapartetraseradelblindajedecablealacarcasadela
unidad.
3
1
2
1

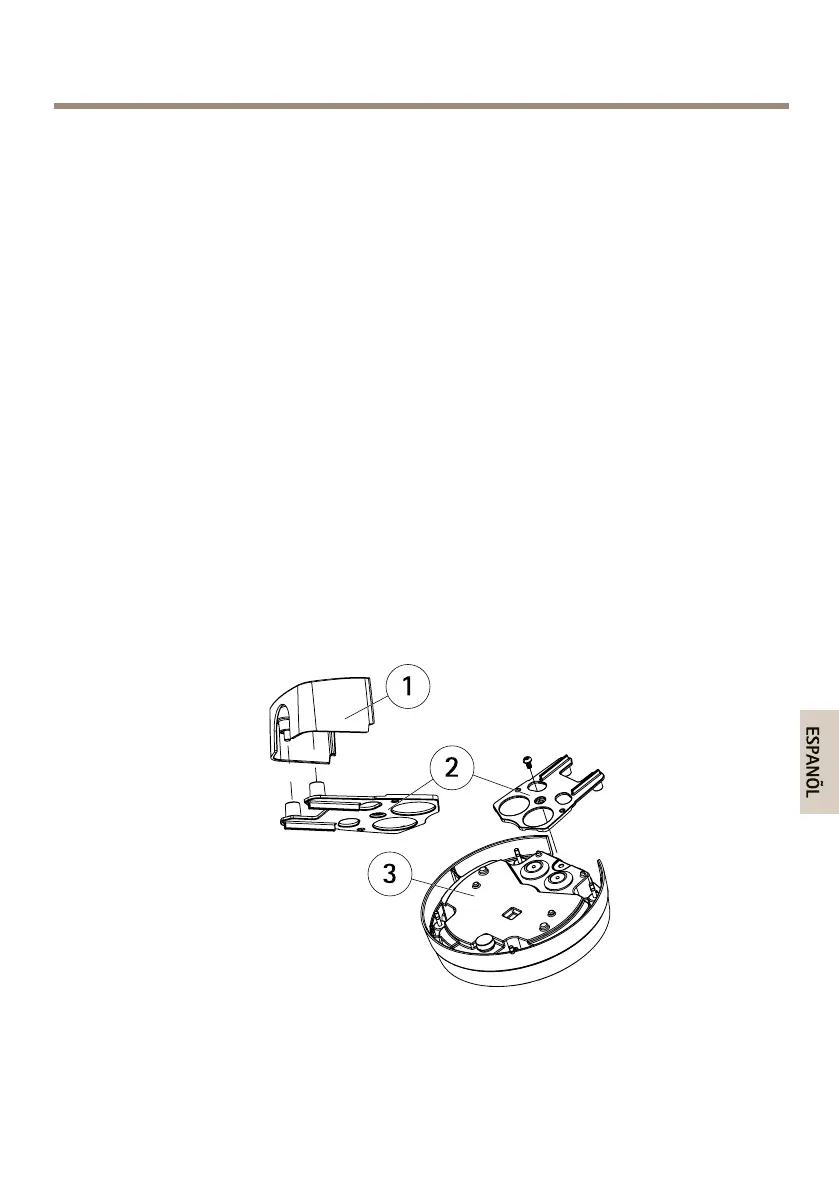

Partesuperiordelblindajedecable(accesorioopcional)
2
Parteinferiordelblindajedecable(accesorioopcional)
3
Carcasadelaunidad
