Axis P3364-LVE - Acheminement des Câbles

AXISP3364-LVENetworkCamera

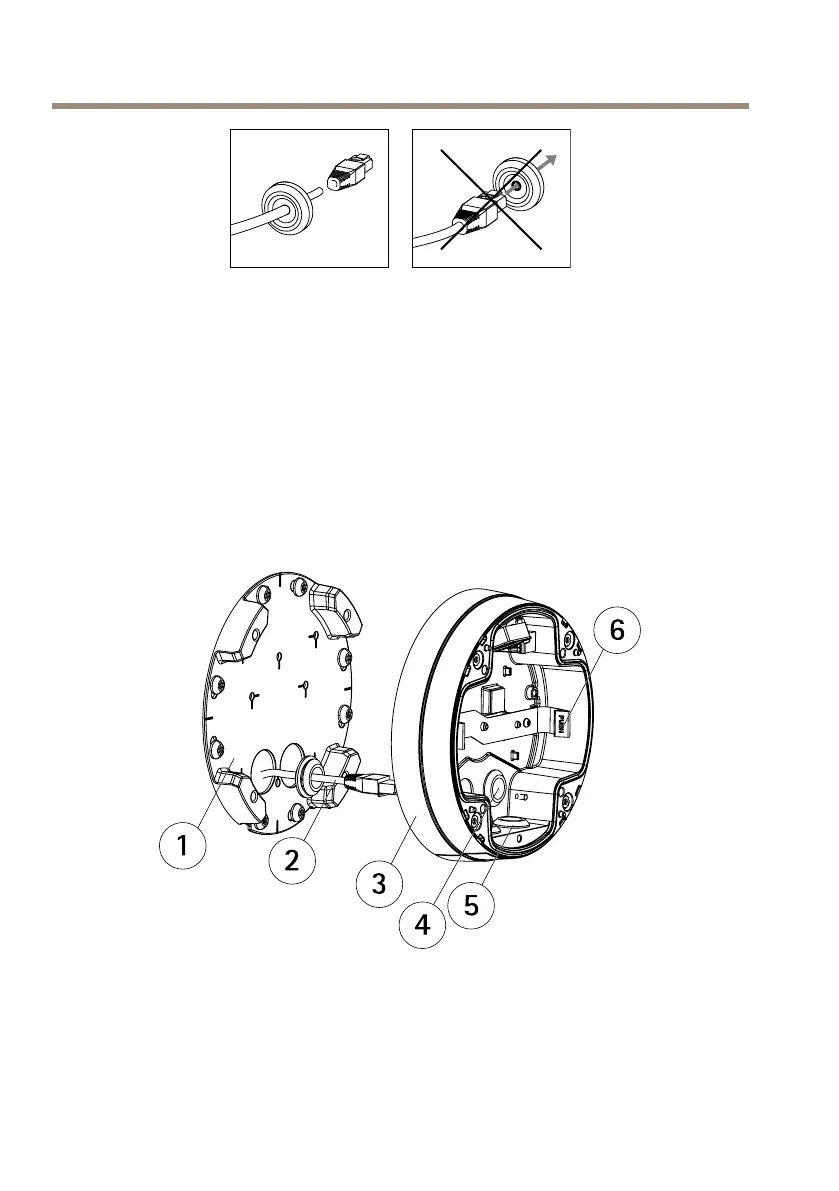

Sivousutilisezuncâbleautrequeceluifourni,ilestnécessairedeprépareruncâbleréseau
avecunjoint.Faitespasserdélicatementlecâbleàtraverslejointfournienlepoussantet
complétez-leparunconnecteurréseau.Ilpeutêtrenécessairedeperceruntroudanslejointà
l’aidedutournevisResitorx.
Acheminementdescâbles
Lescâblespeuventêtreacheminésdesdifférentesfaçonssuivantes:
•àtraverslemur,voirRoutetheCablesthroughtheWallonpage19
•lelongdumur,voirPréparationduboîtierdel’unitépage41etpageAcheminementdes
câbleslelongdumurpage42.
1
2
3
4
5
6
1
Supportdexation
2
Câbleréseauavecjoint
3
Boîtierdel'unité
4
Jointdumur
5
Jointinférieur
40
