Serie AXIS Q19 Guida all'installazione Pagina 73
ITALIANO
4. Far scorrere il cavo di rete attraverso la scanalatura sulla guarnizione per attaccare quest'ultima
al cavo di rete. Vedere Connettori, a pagina 68 per informazioni sui requisiti dei cavi di rete.
5. Inserire il cavo di rete nel pressacavo.
6. Premere la guarnizione nel pressacavo e fissare saldamente il cappuccio.
Nota:
Utilizzare un pressacavo differente da quello fornito può provocare infiltrazioni di acqua e
danni al prodotto. I cavi devono avere un diametro di 4,0 mm - 5,5 mm.
Montare la telecamera sulla staffa a parete
1. Installare la telecamera con la copertura inferiore sulla staffa, quindi serrare le viti di
regolazione della staffa.
2. Rimontare il coperchio dei cavi e serrare le viti.
3. Collegamento dei cavi. Vedere a Collegamento dei cavi, a pagina 74.
Nota: Se vengono usati più cavi, ogni cavo deve essere fatto passare attraverso un pressacavo
separato, vedere Inserire il cavo di rete nel pressacavo., a pagina 72.
4. Allentare la vite di regolazione della staffa per rivolgere la telecamera verso il punto desiderato
e metterla a fuoco se necessario, vedere Regolazione della messa a fuoco - AXIS Q1921/-E/
Q1922/-E, a pagina 80. Vedere Accesso al flusso video, a pagina 79 per informazioni sulla
visualizzazione del flusso video.
5. Fissare il cavo di sicurezza alla linguetta sulla copertura inferiore.
6. Collegare il cavo del riscaldatore della finestra all'apposito connettore sulla telecamera.
7. Fissare la copertura superiore a quella inferiore. Assicurarsi di serrare le viti del coperchio pochi
giri alla volta e a coppie diagonalmente opposte, fino a che non sono tutte serrate. Questo aiuta
a garantire che la guarnizione del coperchio inferiore sia compressa in modo uniforme.
8. Allentare le viti di regolazione del parasole e regolarlo nella posizione desiderata.

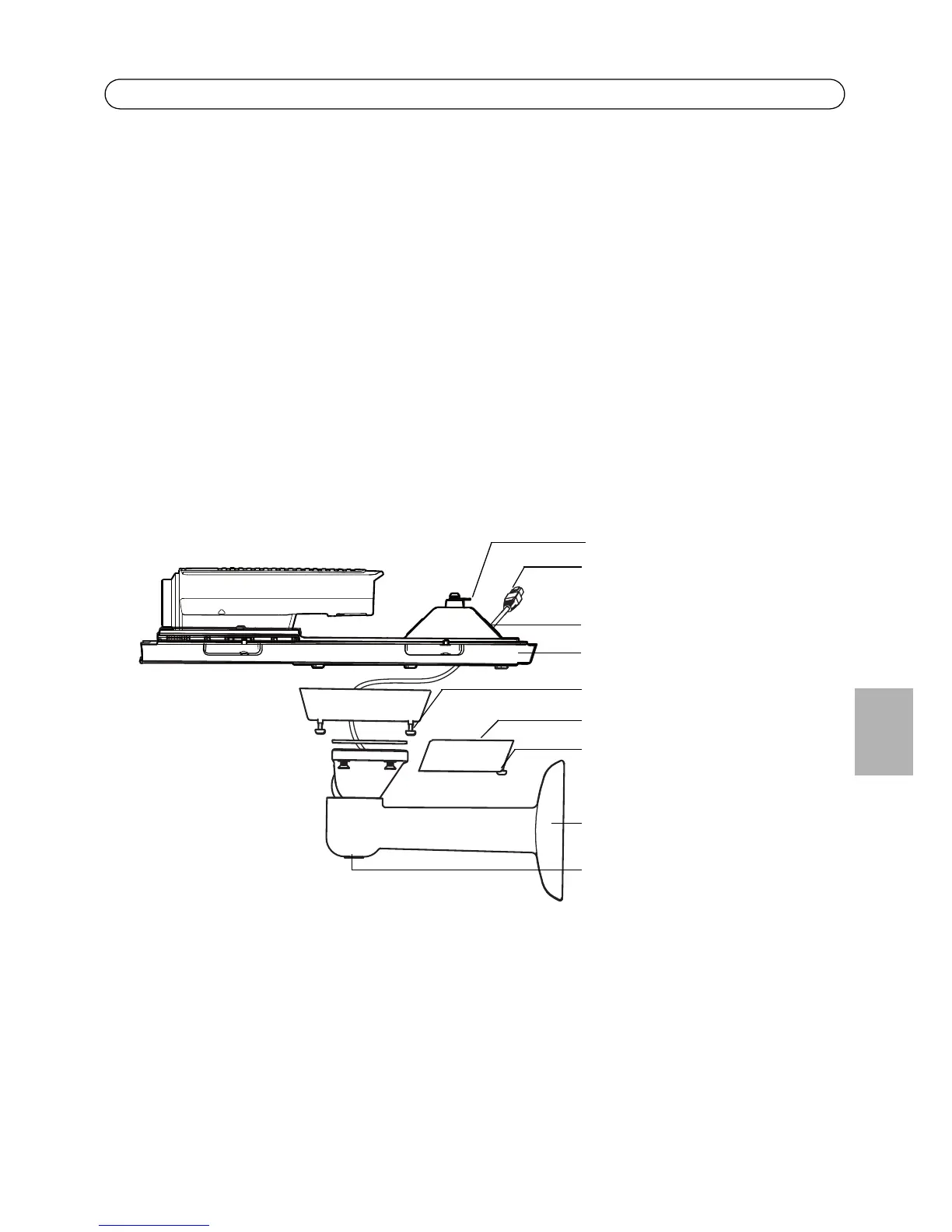

Coperchio dei cavi
Vite dell'adattatore per staffa (4x)
Vite del coperchio dei cavi (2x)
Cavo di rete (scorre
Staffa per il montaggio a parete
Vite di regolazione della staffa
attraverso la staffa a parete)
Copertura inferiore
Linguetta per il cavo di sicurezza
Fori per cavi con pressacavi
