BTL5-A/C/E/G1_-M/U_ _ _ _-K-SR 32/K_ _
Capteur de déplacement Micropulse – Forme à tige
7
français
5 Mise en service (suite)
5.3 Mise sous tension du
système
Prenez garde aux éventuels mouve-
ments incontrôlés du système lors
de la mise sous tension, en particu-
lier lors de la première mise sous
tension et lorsque l’équipement de
mesure de déplacement est incor-
poré à un système d’automatisme
asservi dont les paramètres ne sont
pas encore réglés. Assurez-vous
que cela n’engendre aucun danger.
5.4 Contrôle des valeurs de
mesure
Après le remplacement ou la répa-
ration d’un capteur de déplace-
ment, il est recommandé de vérifier,
en marche manuelle, les valeurs du
capteur de position en position ini-
tiale et finale. Si les valeurs * obte-
nues diffèrent d’avant le remplace-
ment ou la réparation, une
correction doit être apportée.
* ous réserve de modifications ou
d’écarts de fabrication.
5.5 Contrôle de la capabilité de
fonctionnement
La capabilité de fonctionnement du
système de mesure de déplacement
et celle de tous les composants y
afférents doit être vérifiée régulière-
ment et consignée.
5.6 Défaillance
Lorsque des indices de dysfonc-
tionnement du système de mesure
de déplacement sont décelés, celui-
ci doit être mis hors service et à
l’abri de toute utilisation non autori-
sée.
Exemple : déplacer le point de départ de 15 %, conserver le point de fin de
course :

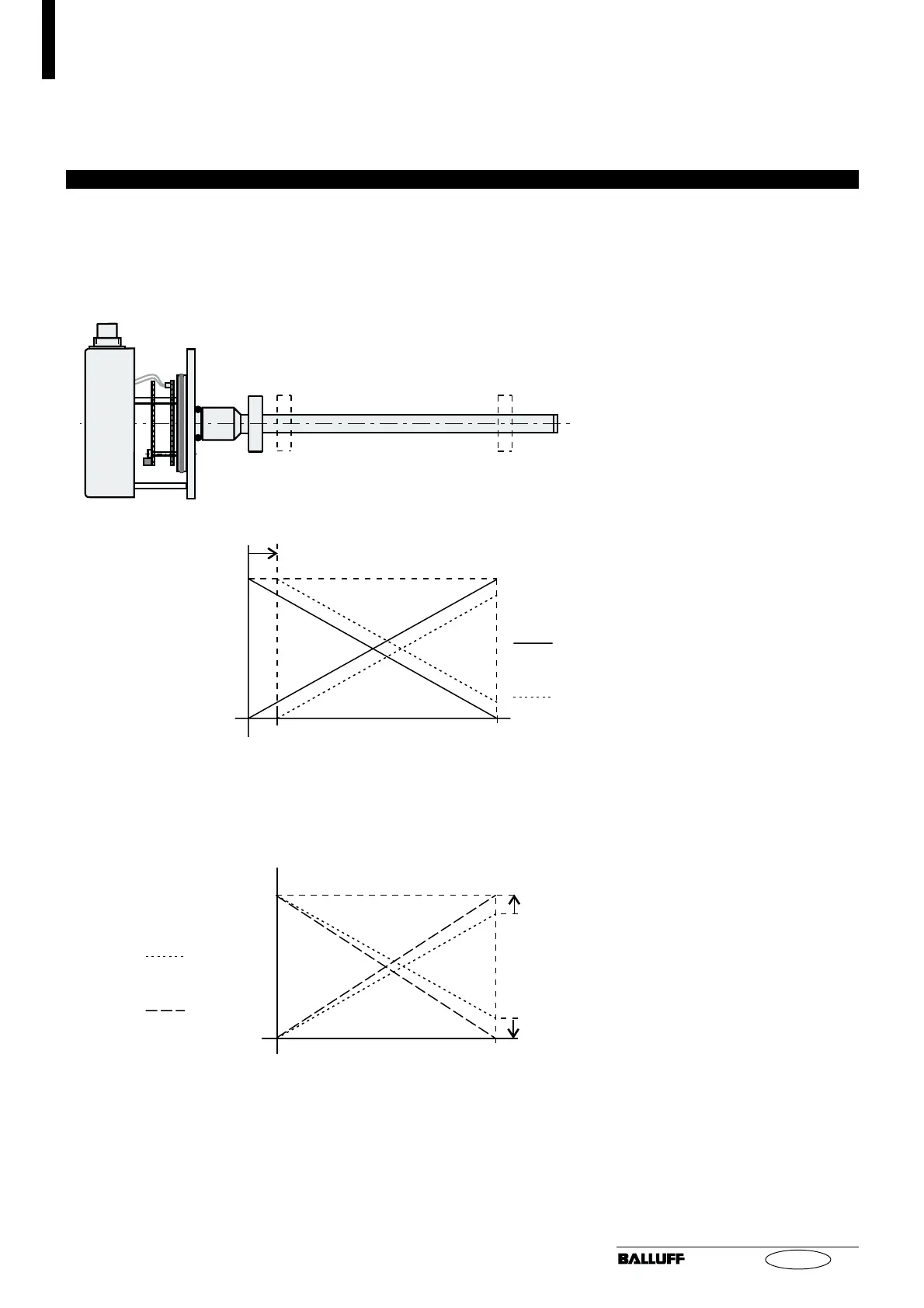

Fig. 5-4 : Procédure de calibrage
6e étape : Remettre le couvercle en place et remplacer les 3 vis M4 x 60 par
des vis M4 x 30 puis les serrer au couple de 2,8 Nm.
Attention : veiller à ce que le joint soit correctement mis en
place. Le joint torique ne doit pas être endommagé.
avant :
après :
5e étape : compenser à l’aide du potentiomètre „E“ pour
régler la nouvelle valeur de fin de course.
croissant
décroissant
3e étape : compenser à l’aide du potentiomètre „0“ pour
régler la nouvelle valeur de départ.
Fin de
course -
pot. „E“
Nouvelle long. nominale à 100 %
4e étape : déplacer le point de départ sur la position de
fin de course „E“.
Valeur de
départ -
pot. „0“
avant :
après :
2e étape : déplacer le capteur de position sur la nouvelle
valeur de départ
1e étape : dévisser les 3 vis M4 x 30 (
➥➥
➥➥
➥ fig. 5-1) et les remplacer par
3 vis M4 x 60 (non comprises dans la fourniture).
Attention : liaisons par câbles internes !
Tirer avec précaution le couvercle (
➥➥
➥➥
➥ fig. 5-2).
"0" "E"
