BTL5-A/C/E/G1_-M/U_ _ _ _-K-SR 32/K_ _
Transductor de desplazamiento Micropulse – Forma constructiva de varilla
6
español
4 Conexiones (continuación)
Señales de salida
Patilla Cable BTL5-A11 -C10 -C17 -E10 -E17 -G11
1 YE Amarillo No utilizada
➁
0...20 mA 20...0 mA 4...20 mA 20...4 mA No utilizada
➁ ➀
2 GY Gris 0 V
3 PK Rosa 10...0 V 10...0 V 10...0 V 10...0 V 10...0 V 10...–10 V
➀
4 No utilizada
5 GN Verde 0...10 V 0...10 V 0...10 V 0...10 V 0...10 V –10...10 V
➀
Tensión de alimentación (externa)
Patilla Cable BTL5-A/C/E/G1
6 BU Azul GND
7 BN Marrón +24 V
8 WH Blanco No utilizada
➁
➀
Dado que los drivers de salida están aislados y debido la compensación
de corriente (patilla 1), entre la patillas 3 y 5 se producen diferencias de
tensión mínimas (diferencia < 10 mV).
➁
Los hilos no utilizados pueden conectarse a GND (tierra) en la unidad de
proceso/PLC, pero nunca a la pantalla.
5 Procedimiento de ajuste
Tabla 4-1: Funciones de las patillas
5.1 Comprobación de las
conexiones
Pese a que las conexiones están
protegidas contra polaridad inco-
rrecta, los componentes pueden
resultar dañados por conexiones
incorrectas y sobretensiones. Por
este motivo, antes de efectuar la
conexión, compruebe detenidamen-
te las conexiones.
5.2 Ajuste del punto cero y del
punto final
Para adaptar el transductor de des-
plazamiento BTL a los requisitos, la
posición inicial o final del sensor de
posición puede desplazarse en total
como máx. el 15% de la longitud
nominal total.
¡Atención en la apertura:
conexiones internas de los ca-
bles!
¡El ajuste se realiza en
tensión con la electrónica
sin cubrir! No toque nin-
gún otro componente con el des-
tornillador, ya que, de lo contra-
rio, la electrónica resultará
destruida por un cortocircuito. Si
se producen daños en la electró-
nica, no se acepta ninguna ga-
rantía.
Los valores eléctricos de salida del
punto cero y del punto final deben
compensarse con los potenció-
metros «0» y «E» (para su ubicación,
➥➥
➥➥
➥ Figura 5-2 y 5-3).
Por favor, primero realizar el ajus-
te con el potenciómetro «0» y
luego con el potenciómetro «E»
(independientemente de si la
característica es creciente o de-
creciente).

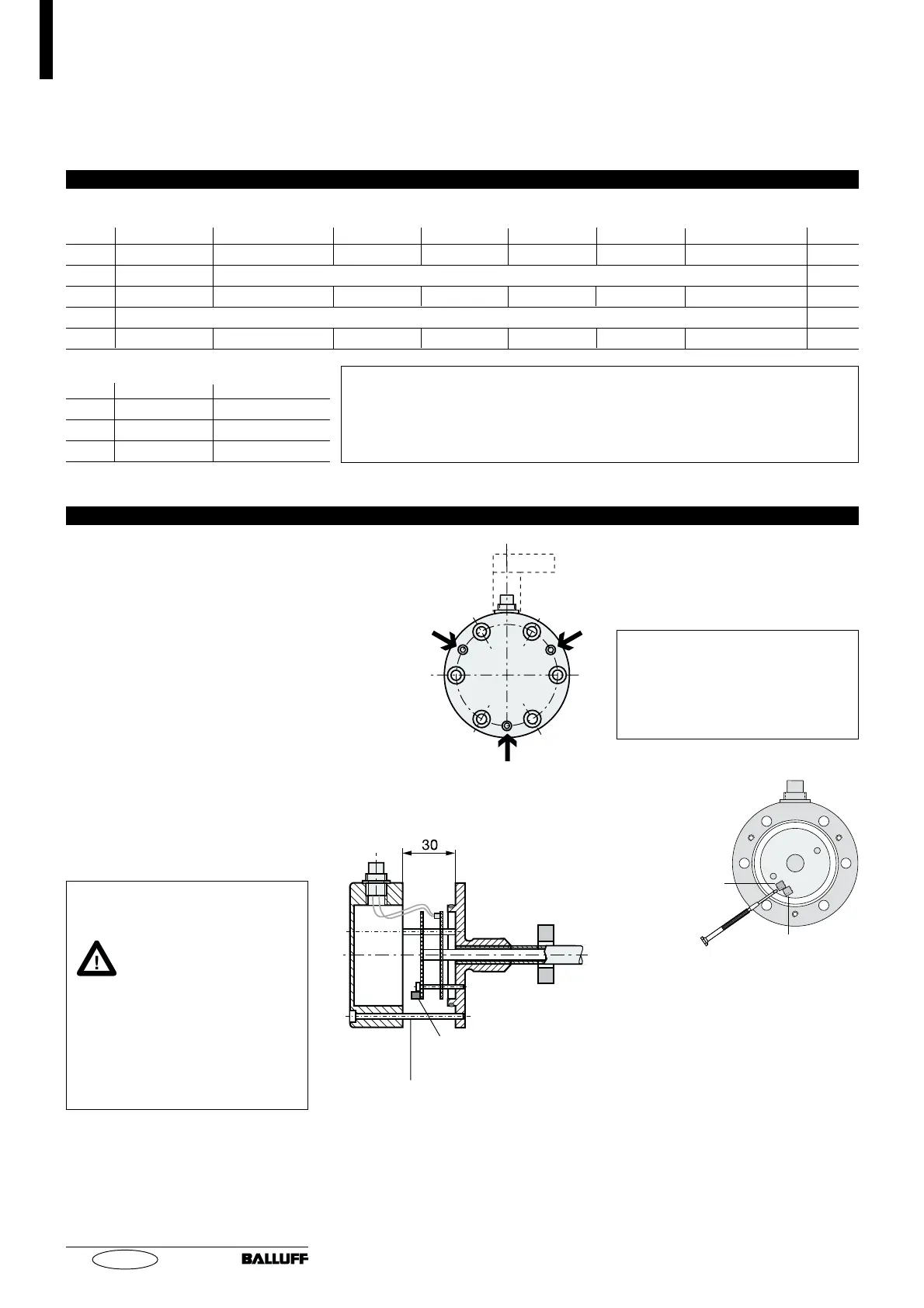

Figura 5-1: Racor de cuerpo de BTL
3 tornillos
M4 × 30 – A2
Par de apriete
máx. 2,8 Nm
Potenciómetro de ajuste
(
➥➥
➥➥
➥ además Figura 5-3)
Figura 5-2: Carcasa BTL abierta
3 tornillos M4 × 60 para asegurar la
tapa durante la operación de ajuste
Figura 5-3: Posición de los
potenciómetros de compensación
con la tapa abierta
Potenciómetro «E»
Potenciómetro
«0»
Anchura de
hoja máx.
1,5 mm
