97
Časť INŠTALATÉR (sk)
7219620.01 (1-04/15)
10. INŠTALÁCIA POTRUBIA ODVODU SPALÍN - PRISÁVANIA
UPOZORNENIE
C13, C33
C53
C63100 Pa
1856-1.
C43, C83
NIEKTORÉ PRÍKLADY INŠTALÁCIE POTRUBÍ SÚ K DISPOZÍCII NA KONCI NÁVODU VIĎ OBRÁZOK V PRÍLOHE „SECTION“
D.
Pre lepšiu inštaláciu odporúčame používať príslušenstvo dodávané výrobcom.
Pre vyššiu bezpečnosť prevádzky je nevyhnutné, aby bol výfuk spalín dobre upevnený na stenu pomocou príslušných
upevňovacích svoriek. Svorky musia byť umiestnené vo vzdialenosti asi 1 meter jedna od druhej v blízkosti spojov.

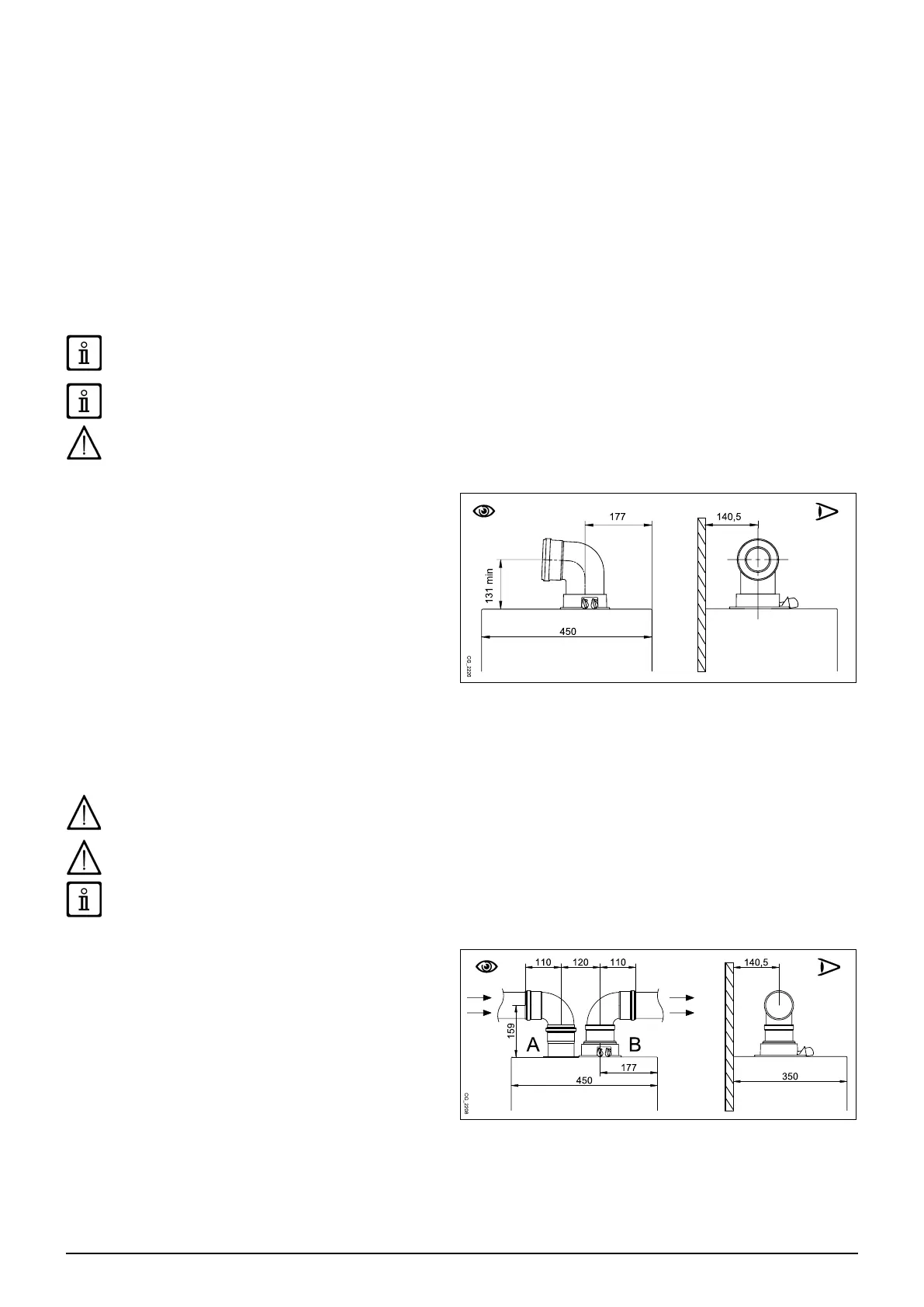

10.1 KOAXIÁLNE ODDYMENIE
Pri vložení kolena 90° sa skracuje celková dĺžka vedenia odvodu spalín a prisávania o 1 meter.
Pri vložení kolena 45° sa skracuje celková dĺžka vedenia odvodu spalín a prisávania o 0,5 metra.
Prvé koleno 90° sa nezapočítava do maximálnej možnej dĺžky.
Pred upevnením skrutiek sa uistite, či je potrubie vložené do tesnenia v hĺbke aspoň 45 mm od okraja (viď obrázky na konci
návodu v prílohe „SECTION“ D).
Je nutné dodržať minimálne spádovanie vedenia odvodu spalín smerom ku kotlu, musia byť 5 cm na meter dĺžky.
NIEKOĽKO PRÍKLADOV POTRUBÍ ODVODU SPALÍN A PRÍSLUŠNÉ POVOLENÉ DĹŽKY SÚ K DISPOZÍCII NA KONCI NÁVODU
V PRÍLOHE „SECTION“ D.
10.2 DELENÉ ODDYMENIE
BA).
Pri použití kolena 90° sa skracuje celková dĺžka potrubia o 0,5 metra.
Pri použití kolena 45° sa skracuje celková dĺžka potrubia o 0,25 metra.
Prvé koleno 90° nie je zahrnuté do výpočtu maximálnej dostupnej dĺžky.
