5. Connecteurs
Pour assurer le bon fonctionnement de votre équipement, utilisez uniquement des câbles à paires croisées symétriques blindés de haute
qualité. Les connecteurs XLR et Jack 6,35 mm doivent être en métal an de fournir une protection lorsqu’ils sont connectés à la console ou
au boitier de scène et, si nécessaire, doivent avoir une broche reliée au blindage du câble.

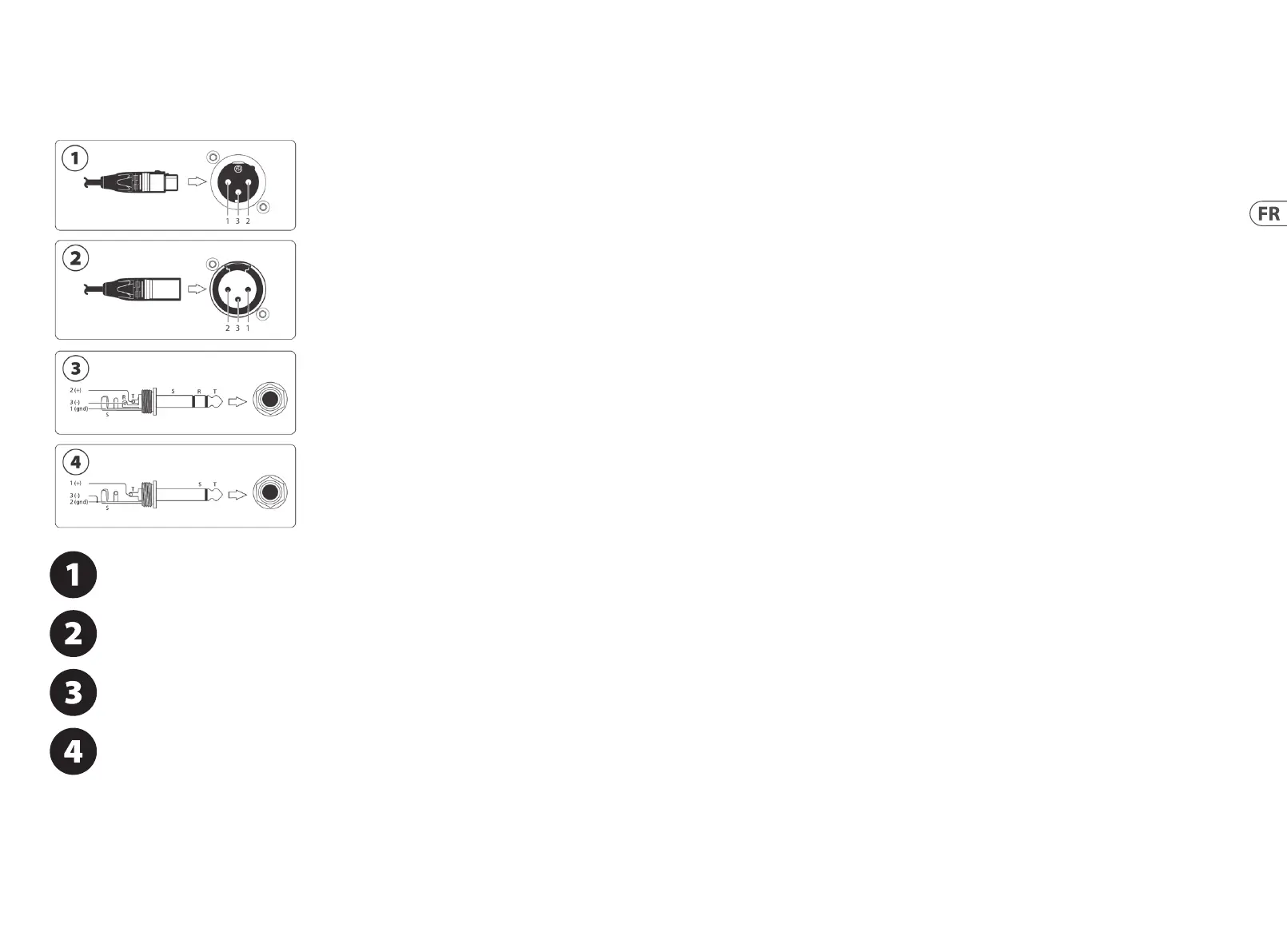

Sortie ligne symétrique. Connecteur XLR femelle du câble et connecteur XLR mâle de l’appareil avec le brochage suivant :
1 = masse; 2 = point chaud; et 3 = point froid
Entrée ligne symétrique. Connecteur XLR mâle du câble et connecteur XLR femelle de l’appareil avec le brochage suivant :
1 = masse; 2 = point chaud; et 3 = point froid
Entrée/sortie ligne symétrique. Connecteur Jack 6,35 mm mâle du câble et connecteur Jack 6,35 mm femelle de l’appareil
avec le brochage suivant : 1/manchon = masse; 2/pointe = point chaud (+); et 3/anneau = point froid (-)
Entrée/sortie ligne asymétrique. Connecteur Jack 6,35 mm mâle du câble et connecteur Jack 6,35 mm femelle de l’appareil
avec le brochage suivant : 2,3/manchon = masse/point froid (-); 1/pointe = point chaud (+).
6. Utilisation
Le 1273 est un préampli et égaliseur à deux canaux. Il permet de donner au signal connecté diérentes couleurs classiques et vintage.
Une tension de 48 V peut être activée indépendamment sur chaque voie an de pouvoir utiliser des micros ou boites de direct ayant
besoin d’une tension fantôme pour fonctionner. Le préampli peut saturer grâce au potentiomètre GAIN an d’ajouter de la distorsion
harmonique au signal source, ce qui peut être agréable à l’oreille. Dans ce cas, vous pouvez diminuer le niveau de sortie jusqu’à un niveau
utilisable avec le réglage LEVEL.
Le bouton TONE permet de modier l’impédance de l’entrée micro (1200/300 Ω). Le son est légèrement plus chaleureux si vous
sélectionnez 300 (bouton enfoncé) ce qui peut s’avérer bénéque pour les micros à ruban.
L’impédance de l’entrée instrument est de 340 kΩ. Le transformateur d’entrée se trouve dans le chemin du signal instrument,
parconséquent si la fonction TONE est utilisée, le son est légèrement plus chaleureux, très agréable pour les sons de basse ou de guitare
manquant un peu de corps.
Le point d’insertion asymétrique permet de placer des appareils externes sur le chemin du signal avant l’EQ, par exemple un compresseur.
Cela peut s’avérer utile lors d’un enregistrement pour augmenter le niveau des sources.
Le ltre passe-haut permet de couper les basses fréquences trop envahissantes et reste actif même si l’EQ est désactivé.
La section d’égalisation dispose d’une fonction Low Shelf (atténuation ou accentuation de toutes les fréquences au même niveau
ajustable en dessous de la fréquence sélectionnée), d’une fonction High Shelf (atténuation ou accentuation de toutes les fréquences
au même niveau ajustable au-dessus de la fréquence sélectionnée) et d’une atténuation/amplication « en cloche » des médiums à la
fréquence sélectionnée.
Les entrées XLR et ligne avant et arrière de chaque entrée ne doivent pas être utilisées en même temps.
