5. Anschlüsse
Um den korrekten und zuverlässigen Betrieb der Geräte zu gewährleisten, sollten nur hochwertige symmetrische, geschirmte, paarweise
verdrillte Audiokabel verwendet werden. XLR- und 6,3 mm-Steckergehäuse sollten aus Metall bestehen, sodass sie bei Verbindung mit
einem Mischpult/Multicore als Abschirmung dienen. Nötigenfalls sollte Pol 1 mit der Kabelabschirmung verbunden sein.

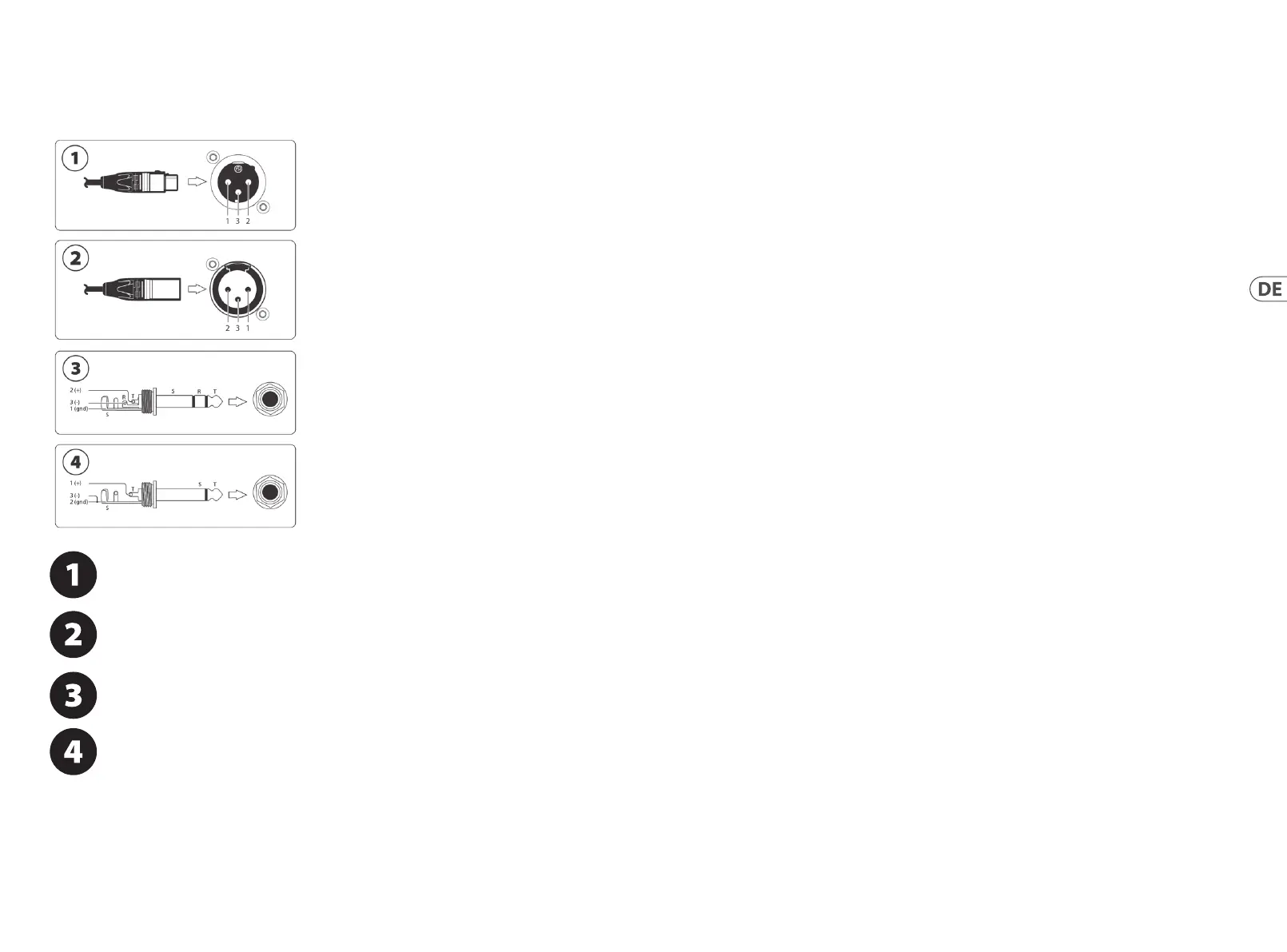

Symmetrischer Line-Ausgang. XLR-Buchse und XLR-Chassisstecker mit den folgenden Polbelegungen: 1 = Masse, 2 = heiß
und 3 = kalt
Symmetrischer Line-Eingang. XLR-Stecker und XLR-Chassisbuchse mit den folgenden Polbelegungen: 1 = Masse, 2 = heiß
und 3 = kalt
Symmetrischer Line-Eingang/Ausgang. TRS-Stecker auf -Buchse. TRS-Chassisanschluss mit den folgenden Polbelegungen:
1/Schirm = Masse, 2/Spitze = heiß (+) und 3/Ring = kalt (-).
Unsymmetrischer Line-Eingang/Ausgang. TS-Stecker auf -Buchse. TRS-Chassisanschluss mit den folgenden Polbelegungen:
2,3/Schirm = Masse/kalt (-) und 1/Spitze = heiß (+).
6. Bedienung
Der 1273 ist ein zweikanaliger Vorverstärker und Equalizer. Mit ihm lassen sich für die angeschlossenen Quellen verschiedene klassische
Klangfarben reproduzieren. 48 V sind unabhängig pro Kanal zuschaltbar, damit auch Mikrofone und DI-Boxen verwendet werden
können, die 48 V zum Betrieb benötigen. Der Vorverstärker kann mit dem GAIN-Regler übersteuert werden, um den Quelleneingang mit
angenehm klingenden harmonischen Verzerrungen anzureichern. In diesem Fall kann der Ausgangspegel mit dem LEVEL-Regler wieder
reduziert und entsprechend angepasst werden.
Die TONE-Taste ändert die Eingangsimpedanz für den Mikrofoneingang (1200/300 Ω). Bei 300 (Taste gedrückt) wird der Klang etwas
wärmer, was für Bändchen-Mikrofone eventuell besser geeignet ist.
Die Eingangsimpedanz für Instrumente beträgt 340 kΩ. Da der Eingangstransformator auch in den Signalweg geschaltet ist, wird der
Klang bei aktivierter Tone-Taste wärmer, was bei etwas dünn klingenden Bässen und Gitarren hilfreich sein kann.
Über den unsymmetrischen Insert-Punkt kann man andere externe Geräte in der Signalkette vor dem EQ platzieren, z. B. einen
Kompressor. Dies bietet bei Aufnahmen eine gute Möglichkeit, den Headroom zu erhöhen.
Mit HI-PASS kann man bei Bedarf übermäßiges tierequentes Rumpeln aus dem Signal entfernen. Das Filter ist auch dann noch aktiv,
wenn der EQ ausgeschaltet ist.
Die EQ-Sektion bietet eine Low-Shelf-Funktion (Absenkung/Anhebung aller Frequenzen um denselben einstellbaren Betrag unterhalb der
gewählten Frequenz), eine High-Shelf-Funktion (Absenkung/Anhebung aller Frequenzen um denselben einstellbaren Betrag oberhalb
der gewählten Frequenz) und eine Mid-Cut/Boost-Funktion, die eine “Glockenkurve” zur Absenkung/Anhebung auf die gewählte
Frequenz anwendet.
Die vorderen und hinteren XLR- und Line-Eingänge für jeden Eingang sollten nicht gleichzeitig verwendet werden.
