Behringer 1273 - Tylny Panel; Przedni Panel

64 65Quick Start Guide1273
Podłączenie
Urządzenie 1273 używa następujących kabli oraz złącz:
Wejścia analogowe:
Wejście mikrofonu/liniowe - Złącza XLR oraz 6,3 mm TRS zbalansowane transformatorem
- 300/1200 Ω mikrofonu, 10 kΩ liniowe
- Wejście instrumentu 600 kΩ
Wyjścia analogowe:
Wyjście liniowe – Złącza XLR oraz 6,3 mm TRS zbalansowane transformatorem - <80 Ω
Złącza zasilania:
Wejście gniazdka IEC– 100-240 V AC~50-60 Hz
Dla dodatkowych informacji o złączach używanych w połączeniu z urządzeniem 1273, patrz Sekcja 5. Złącza.

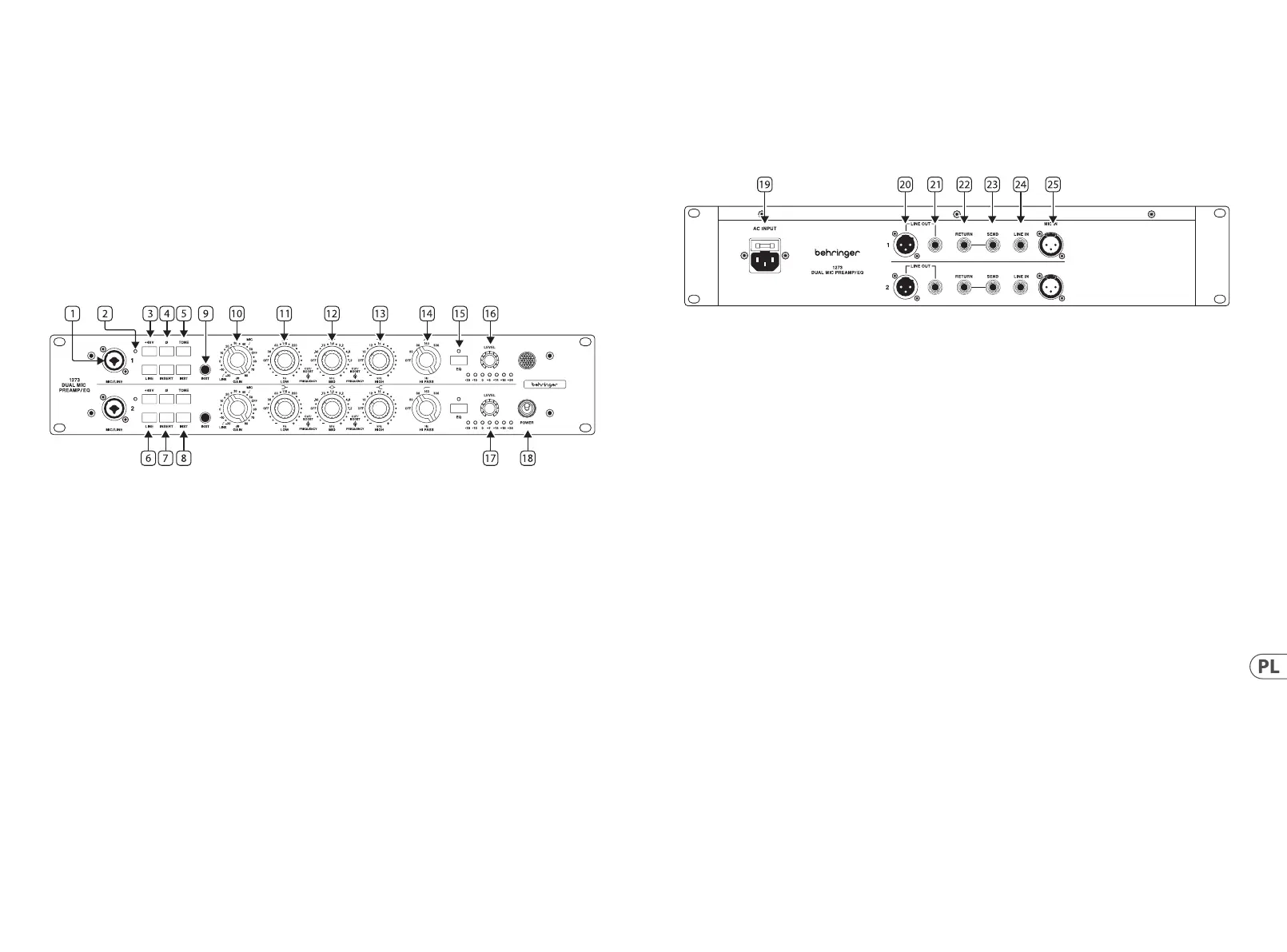

3. Przedni panel
1. Mic/Line input – Złącze kombi umożliwiające podłączenie zbalansowanych wejść żeńskich XLR i 6,3 mm TRS dla mikrofonów/
urządzeń liniowych. Niezbalansowane sygnały można również podłączyć za pomocą złącz 6,3 mm TS z obudowanymi złączami
6,3mm.
2. +48 V LED – Wskazuje, czy zasilanie phantom +48V jest aktywne.
3. +48 V – Wciśnij, aby włączyć zasilanie phantom +48V do przednich i tylnych wejść XLR.
4. Ø – Przycisk odwrócenia polaryzacji 180°.
5. TONE – Zmienia impedancję wejściową dla wejścia mikrofonowego - 1200 Ω gdy przycisk nie jest wciśnięty, 300 Ω gdy wciśnięty.
6. LINE – Wybiera używane wejście liniowe. Ten przycisk wyłącza pozostałe dwa wejścia (Mic/Inst).
7. INSERT – Wejście Insert działa po wzmocnieniu (Gain) oraz przed korektorem (EQ) i może zostać użyte do dodania kompresora
przedkorekcją.
8. INST – Aktywuje wejście instrumentu na przednim panelu. Ten przycisk wyłącza pozostałe dwa wejścia (Mic/Line).
Transformatorwejściowy również znajduje się na ścieżce instrumentu, a zatem użycie przycisku Tone będzie miało lekki efekt ocieplający.
9. INST Input – Sygnały niezbalansowane można również podłączyć za pomocą złącz 6,3 mm TS z obudowanymi złączami 6,3 mm.
10. GAIN – Przedwzmacniacz ma zakres wzmocnienia od -20 dB do 80 dB w krokach co 5 dB.
11. LOW – Dolne pasmo posiada ±15 dB wzmocnienia regulowane zewnętrznym pokrętłem. Wewnętrzne pokrętło wybiera
częstotliwość: wyłączona, lub 35 Hz do 220 Hz w pięciu krokach.
12. MID – Środkowe pasmo posiada ±15 dB wzmocnienia regulowane zewnętrznym pokrętłem. Wewnętrzne pokrętło wybiera
częstotliwość: wyłączona, lub 360 Hz do 7.2 kHz w siedmiu krokach.
13. HIGH – Górne pasmo posiada ±15 dB wzmocnienia regulowane zewnętrznym pokrętłem. Wewnętrzne pokrętło wybiera
częstotliwość: wyłączona, lub 10 kHz do 16 kHz w czterech krokach.
14. HI PASS – Regulacja ltra górnoprzepustowego może zostać ustawiona na: wyłączony, 50 Hz, 80 Hz, 160 Hz oraz 300 Hz.
15. EQ IN – Włącza lub wyłącza korektor z obwodu. Dioda wskazuje, że obwód korektora jest aktywny.
16. OUTPUT LEVEL – Aby osiągnąć pełny poziom wzmocnienia jak wskazano na przełączniku Gain, poziom musi zostać ustawiony na
pełny (0 dBu wejścia, 0 dBu wyjścia dla 0 dB na ustawieniu przełącznika Gain).
17. METER – Pokazuje poziom wyjściowy od -30 dB do 24 dB.
18. POWER – Włącz (w górę) lub wyłącz urządzenie.
4. Tylny Panel
19. POWER – Wejście zasilania IEC.
20. LINE OUT XLR – Zbalansowany męski XLR.
21. LINE OUT TRS – Złącza wyjściowe 6,3 mm TRS dla sprzętu liniowego. Niezbalansowane sygnały można również podłączyć za
pomocą złącz 6,3 mm TS z obudowanymi złączami 6,3 mm.
22. RETURN – Złącze powrotu używające połączeń wejściowych 6,3 mm TS dla sprzętu poziomu liniowego.
23. SEND – Złącze przesyłania używające połączeń wyjściowych 6,3 mm TS dla sprzętu poziomu liniowego.
24. LINE IN – Wejście liniowe używające połączeń wejściowych 6,3 mm TS dla sprzętu poziomu liniowego.
25. MIC IN – wejście XLR dla mikrofonów.
