1. Introdução
Bem-vindo!
Obrigado por ter adquirido o Pré-amplicador de Microfone Dual e EQ 1273.
O 1273 é inspirado nos módulos clássicos Neve dos anos 1970, considerados por muitos como o melhor pré-amplicador de
microfones disponível.
Com o 1273, o Behringer oferece o som desse microfone dual legendário atualizado em um formato compacto mas altamente útil.
Para cumprir as exigências da modernidade do século XXI, a Behringer usa componentes premium, com design resistente e técnicas
de manufatura modernas para disponibilizar esse produto a uma fração do preço de unidades vintage. Essa versão modernizada de
um clássico encaixa-se bem um rack lateral ao equipamento de áudio de alta tecnologia da atualidade e tem desempenho conável
e perfeito.
Recursos
• • Pré-amplicador de microfone com dois canais com equalizadores de 3 bandas, baseado no design clássico do 1073
• • Circuito totalmente discreto, classe A, proporcionando a mais alta integridade do sinal
• • Transformadores Midas de entradas e saídas customizados
• • Controles de ganho versáteis para lidar com vários tipos de entradas, inclusive microfones, linha e instrumentos
• • Interruptor de ganho giratório de 80 dB escalonado por resistor controlado eletronicamente para extrema precisão e baixo ruído
• • A função de tom altera a impedância do transformador de entrada para otimização do microfone
• • Botões dedicados Phase, Tom, Insert, Line, Instrument e Phantom Power em cada canal
• • Seção de equalizador comutável com base em indutor com um ltro passa-alta passivo de terceira ordem
• • Aumento/corte de baixa frequência a 35, 60, 110 ou 220 Hz
• • Aumento/corte de média frequência a 360, 700, 1600, 3200, 4800 ou 7200 Hz
• • Aumento/corte de alta frequência a 10, 12 ou 16 kHz
• • Filtro de passa-alta com base em indutor de 5 posições, selecionável com opções desligado, 50, 80, 160 ou 300 Hz para cada canal
• • Entradas e Saídas balanceadas por transformador nos conectores XLR/combo
• • Medidor de nível de sinal em LED de 7 segmentos de alta precisão em cada canal
• • Chassis de montagem em rack 2U robusto proporcionando durabilidade em aplicações portáteis
• • Fonte de alimentação comutada universal automática
Sobre este manual
Este é um manual de operações para o Pré-amplicador de Microfone Dual e EQ 1273 Este manual tem como objetivo ajudá-lo na
instalação e operação de sua unidade o mais rápido possível oferecendo instruções de desempacotamento, instalação, conexão,

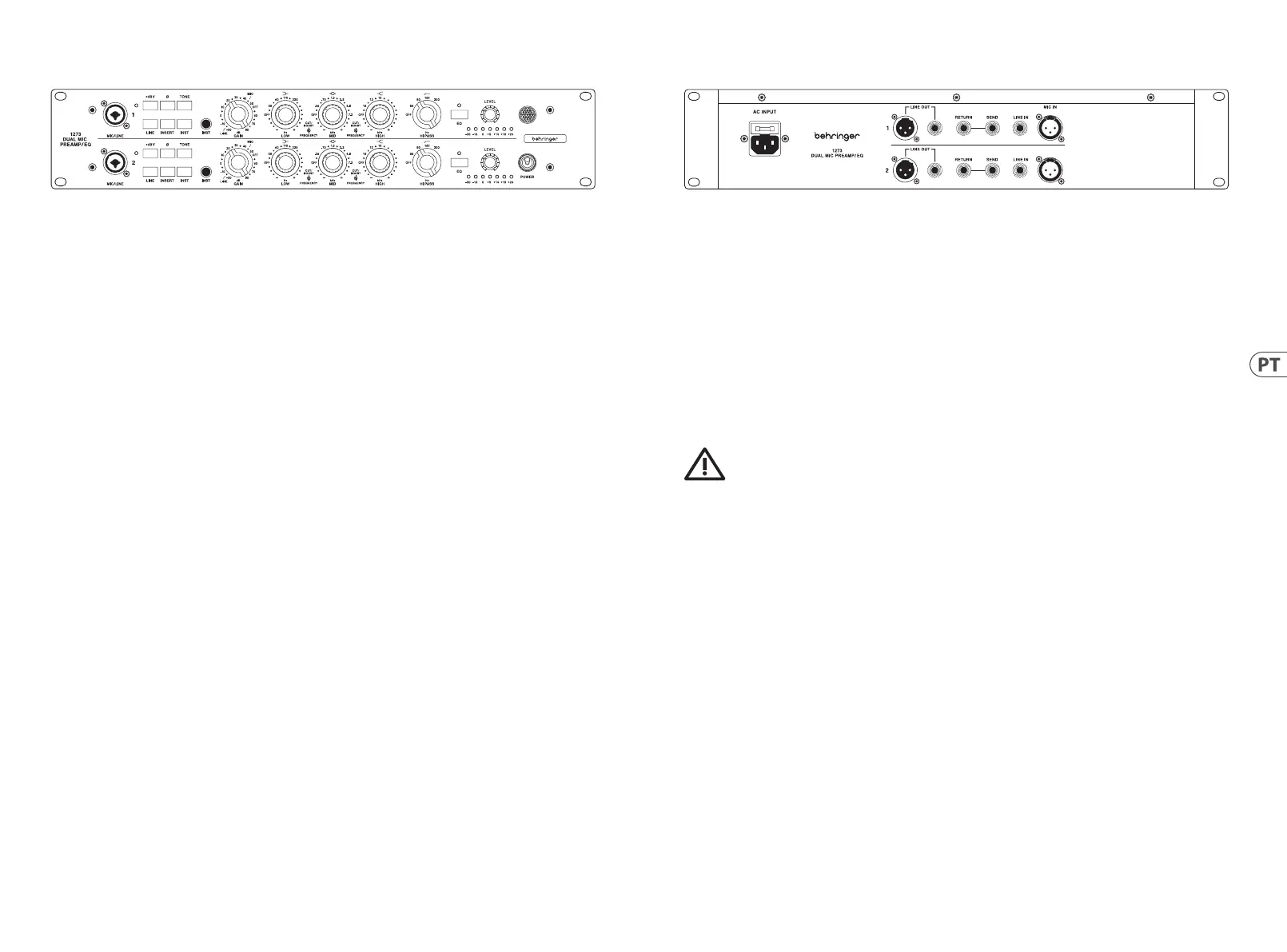

conguração e operação. Para ajudá-lo a se familiarizar com o 1273, há uma descrição dos painéis frontal e traseiro, com instruções fáceis
de serem seguidas.
2. Primeiros Passos
O 1273
Essa seção mostra como desempacotar, instalar, conectar, ligar e congurar o 1273
Esse equipamento tem tensão de rede elétrica que pode causar lesões devido a choques elétricos. Antes de instalar, congurar ou operar
esse equipamento, certique-se de ter lido e entendido totalmente essa seção inteira e as “informações de segurança importantes”
naparte da frente deste manual.
Desempacotamento
Desempacote cuidadosamente a unidade 1273 Em seguida, inspecione cuidadosamente a unidade 1273 procurando sinais de danos que
possam ter ocorrido durante o transporte. Notique a transportadora imediatamente caso descubra algum dano.
Verique o conteúdo do pacote da unidade do equipamento 1273.
Por favor, guarde o pacote original caso precise devolver o equipamento ao fabricante ou fornecedor, transportar ou despachar a unidade
mais tarde.
Antes de instalar, congurar ou operar esse equipamento, certique-se de ter lido e entendido totalmente essa seção
inteira e as “INFORMAÇÕES DE SEGURANÇA IMPORTANTES” na parte da frente deste manual.
Instalação
AVISO
Consulte as informações sobre o exterior do compartimento inferior para obter informações elétricas e de segurança antes de
instalar ou operar o aparelho.
Antes de instalar e operar esse equipamento, certique-se de que ele esteja conectado adequadamente ao condutor de proteção de
aterramento da tomada da fonte de alimentação através de cada cabo de alimentação.
Uma área fresca é ideal, longe de equipamentos de distribuição de alimentação ou outras fontes potenciais de interferência.
Não instale esse equipamento em locais com ventilação ruim.
Não instale esse equipamento em locais sujeitos a calor excessivo, poeira ou vibração mecânica. Permita ventilação adequada ao redor do
equipamento. Sempre que possível, mantenha o equipamento fora da luz direta do sol.
Monte apenas no rack.
Alimentação
As fontes de alimentação internas são do tipo switch mode, que detecta automaticamente a tensão de entrada da rede elétrica e
funcionam onde a tensão nominal está na faixa de 100 VAC a 240 VAC. Os cabos corretos para conexão na área para a qual a unidade foi
enviada são fornecidos com a unidade. O equipamento deve apenas ser ligado a tomadas da rede elétrica usando os cabos fornecidos.
Certique-se de que a tomada do cabo de alimentação fornecido esteja rmemente encaixada no conector de alimentação IEC da
unidade. Quando encaixar ou retirar uma tomada, sempre segure a tomada em si e nunca use o cabo pois essa ação pode danicá-lo.
Nunca insira nem retire uma tomada elétrica com as mãos molhadas.
Manuseando o equipamento
Quando carregar ou transportar o equipamento, sempre leve seu tamanho e peso em consideração.
Isole totalmente o equipamento eletricamente e desconecte todos os cabos do equipamento antes de transportá-lo.
Campos elétricos
De acordo com a Parte 15 das Regras e Regulamentos do FCC, “... mudanças ou modicações não aprovadas expressamente
pela parte responsável por observância pode anular a autoridade do usuário de operação do equipamento.”
Caso esse produto seja usado em um campo eletromagnético que seja modulado por amplitude por um sinal de frequência de áudio
(20 Hz a 20 kHz), a relação sinal-ruído pode ser degradada. Degradação de até 60 dB a uma frequência correspondente ao sinal de
modulação pode ocorrer sob condições extremas (modulação de 3 V/m, 90%).
