40 41Quick Start Guide1273
Conexão
A unidade 1273 usa os seguintes cabos e conectores:
Entrada analógicas:
Mic/Line Input - Conectores XLR e ¼" TRS com transformadores balanceados
- 300/1200 Ω Mic, 10 kΩ Linha
- Entrada de instrumento 600 kΩ
Saídas analógicas:
Line Output - Conectores XLR e TRS de ¼" com transformadores balanceados - < 80 Ω
Conexões de alimentação:
Entrada de rede IEC – 100-240 V AC~50-60 Hz
Para obter mais informações sobre os conectores usados em conjunção com a unidade 1273, vericar a sessão 5. Conectores.

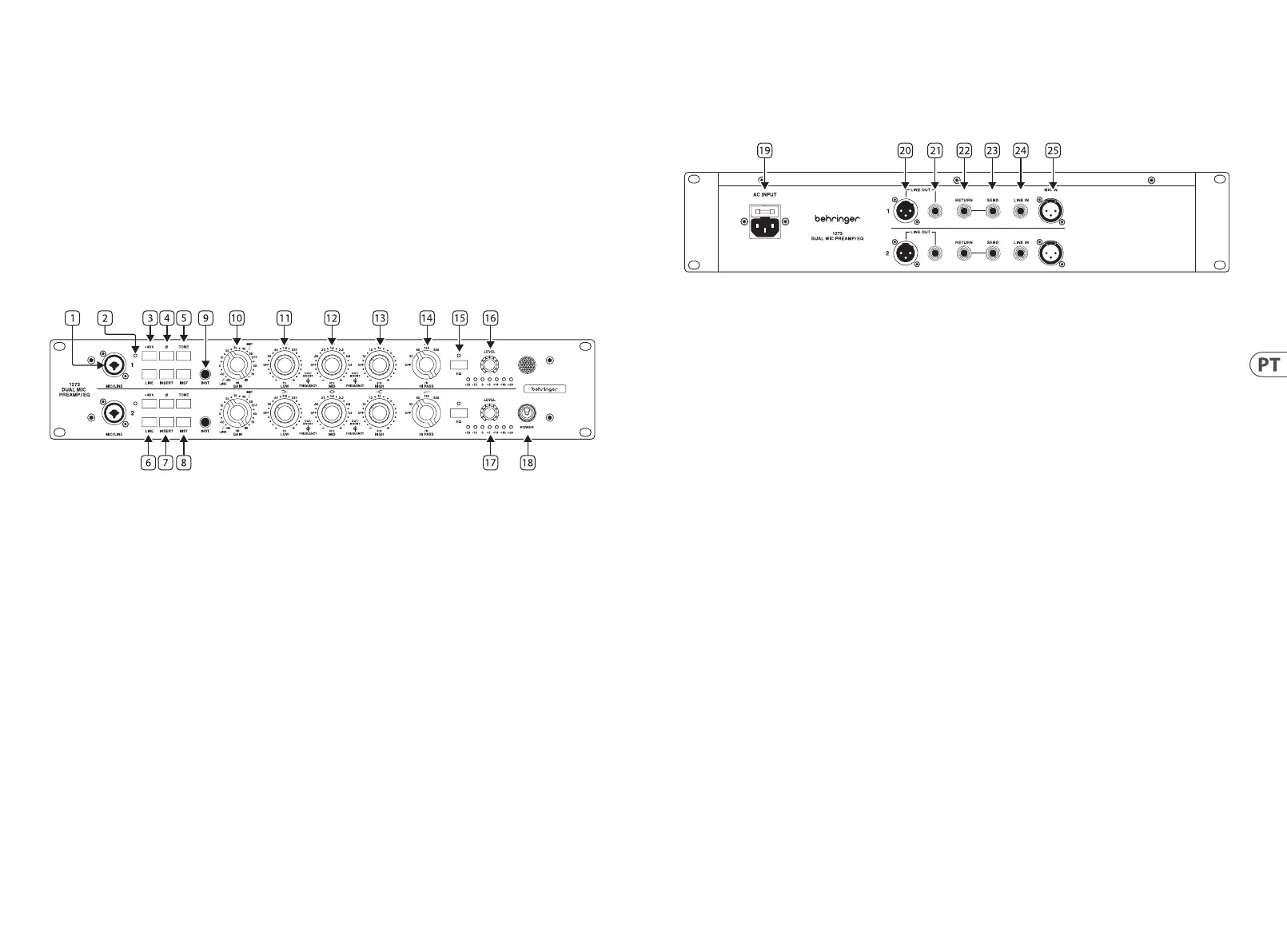

3. Painel frontal
1. Mic/Line input – Esse jack combi proporciona conexões de entrada XLR e TRS de ¼" fêmea balanceadas para equipamento de mic/
line. Sinais não balanceados também podem ser conectados por conectores TS de ¼" com os conectores de chassis ¼".
2. +48 V LED – Indica se alimentação fantasma de +48 V está ativa.
3. +48 V – Aperte para aplicar alimentação fantasma de +48 V às entradas XLR frontais e traseiras
4. Ø – Botão de inversão de polaridade de 180°.
5. TONE – Isso modica a impedância de entrada da entrada de microfone, o botão para fora ca com 1200 Ω, apertado ca com 300 Ω.
6. LINE – Seleciona a entrada de linha a ser usada. Esse botão desabilita as outras 2 entradas (Mic/Inst).
7. INSERT – O ponto Insert é pós ganho, pré-EQ e pode ser usado para acrescentar um compressor ao p-EQ.
8. INST – Ativa a entrada de instrumento do painel frontal. Esse botão desabilita as outras 2 entradas (Mic/Line). O transformador de
entrada também está no caminho do instrumento, portanto, quando o botão tone for usado haverá um leve efeito warming.
9. INST Input - Sinais não balanceados também podem ser conectados por conectores TS de ¼" com os conectores de chassis ¼".
10. GAIN – O pré-amplicador tem uma gama de ganho de -20 dB a 80 dB em incrementos de 5 dB.
11. LOW – O low band tem ±15 dB de ganho ajustado com o ‘outer control’ (controle externo). O ‘inner control’ (controle interno)
seleciona a frequência: o, 35 Hz a 220 Hz em incrementos de 5.
12. MID – O mid band tem ±15 dB de ganho ajustado com o ‘outer control’ (controle externo). O ‘inner control’ (controle interno)
seleciona a frequência: o, 360 Hz a 7,2 kHz em incrementos de 7.
13. HIGH – O high band tem ±15 dB de ganho ajustado com o ‘outer control’ (controle externo). O ‘inner control’ (controle interno)
seleciona a frequência: o, 10 kHz a 16 kHz em incrementos de 4.
14. HI PASS – O controle do ltro passa-alta pode ser ajustado em: O, 50 Hz, 80 Hz, 160 Hz e 300 Hz.
15. EQ IN – Ligue e desligue o EQ do circuito. O LED indica que o circuito EQ está ativo.
16. OUTPUT LEVEL - Para conseguir ganho total conforme indicado no botão de ganho, o nível tem que estar ajustado no máximo
(ajuste do botão gain 0 dBu in, 0 dBu out para 0 dB on).
17. METER – Demonstra o nível da saída de -30 dB a 24 dB.
18. POWER – Liga ou desliga a unidade. Para cima, está LIGADA
4. Painel traseiro
19. POWER – tomada IEC da rede elétrica.
20. LINE OUT XLR – XLR macho balanceado.
21. LINE OUT TRS – conexões de saída TRS de ¼" para equipamentos de linha. Sinais não balanceados também podem ser conectados
por conectores TS de ¼" com os conectores de chassis ¼"
22. RETURN – Insira return usando conexões de entrada TS de ¼" para equipamentos de nível de linha.
23. SEND– Insira send usando conexões de saída TS de ¼" para equipamentos de nível de linha.
24. LINE IN – Entrada de linha usando conexões de entrada TRS de ¼" para equipamentos de nível de linha.
25. MIC IN – Entrada XLR para microfones.
