Behringer 1273 - Bakre Panel; Främre Panel

58 59Quick Start Guide1273
Inkoppling
För 1273-enheten används följande kablar och kontakter:
Analoga ingångar:
Mik-/linjeingång - Transformatorbalanserade XLR- och 6,3 mm TRS-kontakter
- 300/1 200 Ω mik, 10 kΩ linje
- Instrumentingång 600 kΩ
Analoga utgångar:
Linjeutgång - Transformatorbalanserade XLR- och 6,3 mm TRS-kontakter - <80 Ω
Strömförsörjningsanslutningar:
IEC-strömförsörjningsingång – 100–240 V AC~50–60 Hz
Mer information om de kontakter som används tillsammans med 1273-enheten, se avsnitt 5. Kontakter.

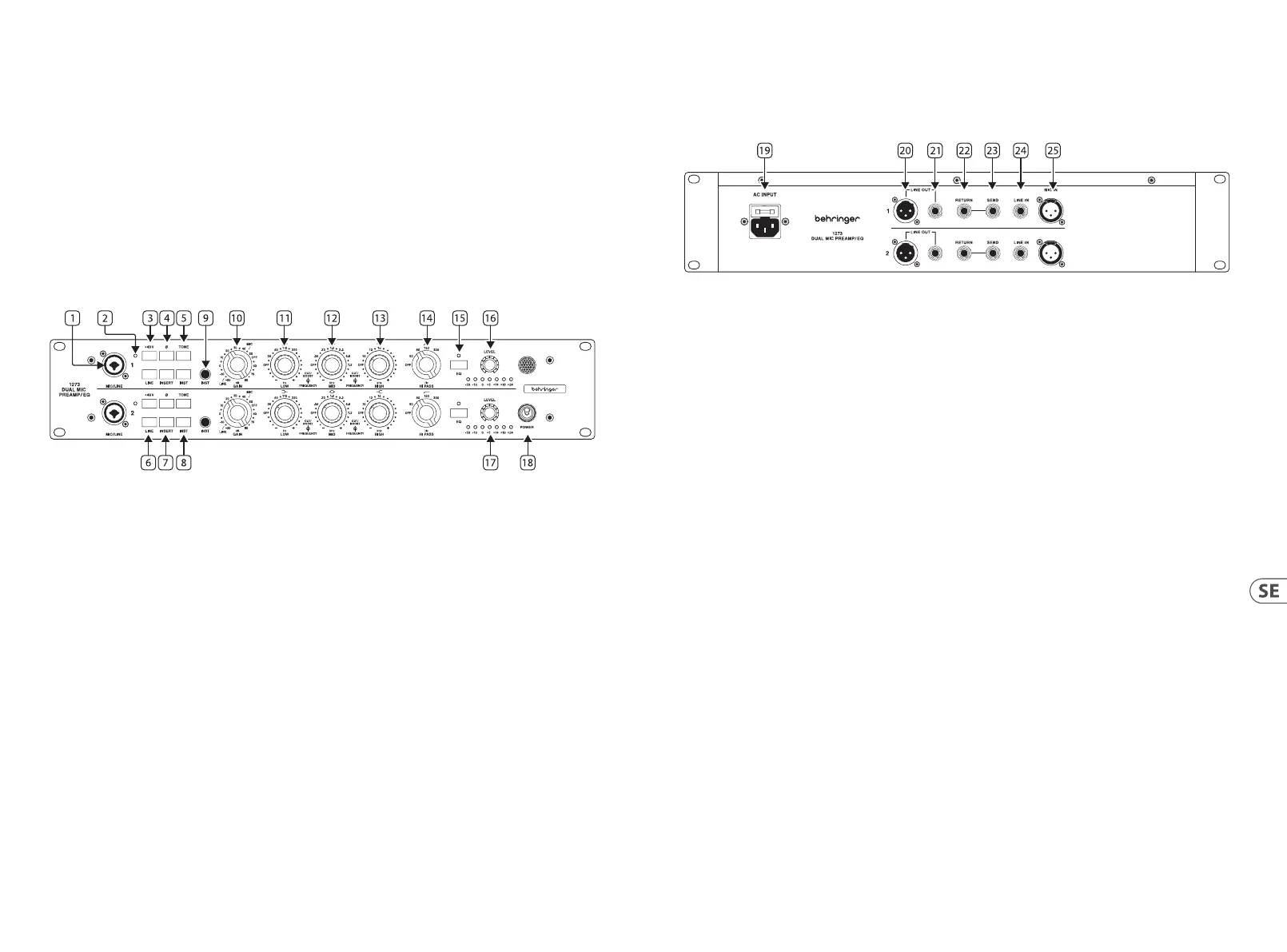

3. Främre panel
1. Mic/Line input – Kombinationsuttag med balanserade XLR-honuttag och 6,3 mm TRS-ingångsanslutningar för
mik-/linjeutrustning. Obalanserade signaler kan också anslutas genom användning av 6,3 mm TS-kontakter med
6,3mm-chassikontakterna.
2. +48 V LED – Indikerar om +48 V fantommatning är aktiv.
3. +48 V – Tryck för att använda +48 V fantommatning för de främre och bakre XLR-ingångarna
4. Ø – Knapp för 180° polaritetsväxling.
5. TONE – Detta ändrar ingångsimpedansen för mikrofoningången, om knappen är ute är den 1200 Ω, om den är intryckt är den 300 Ω.
6. LINE – Anger den linjeingång som ska användas. Denna knapp inaktiverar de andra två ingångarna (Mic/Inst).
7. INSERT – Insert-punkten är efter gain, före EQ och kan användas för att lägga till en kompressor före EQ.
8. INST – Aktiverar den främre panelens instrumentingång. Denna knapp inaktiverar de andra två ingångarna (Mic/Line).
Ingångstransformatorn är också i instrumentsignalvägen, därför kommer ljudet att bli lite varmare när tone-knappen används.
9. INST Input - Obalanserade signaler kan också anslutas genom användning av 6,3 mm TS-kontakter med 6,3 mm-chassikontakterna.
10. GAIN – Förförstärkaren har ett gain-intervall på -20 dB till 80 dB i steg om 5 dB.
11. LOW – Det låga bandet gain-justeras med ±15 dB med den yttre kontrollen. Med den inre kontrollen väljs frekvensen: O, 35 Hz till
220 Hz i fem steg.
12. MID – Mellanbandet gain-justeras med ±15 dB med den yttre kontrollen. Med den inre kontrollen väljs frekvensen: O, 360 Hz till
7,2 kHz i sju steg.
13. HIGH – Det höga bandet gain-justeras med ±15 dB med den yttre kontrollen. Med den inre kontrollen väljs frekvensen: O, 10 kHz
till 16 kHz i fyra steg.
14. HI PASS – Kontrollen för högpassltret kan ställas in på: O, 50 Hz, 80 Hz, 160 Hz och 300 Hz.
15. EQ IN – Koppla in och ur EQ i kretsen. Lysdioden indikerar att EQ-kretsen är aktiv.
16. OUTPUT LEVEL - För att få den fullständiga gain som indikeras på gain-omkopplaren måste nivån ställas in på fullständig (0 dBu in,
0 dBu ut för 0 dB på gain-omkopplarinställningen).
17. METER– Visar utgångsnivå från -30 dB till 24 dB.
18. POWER – Slå på och av enheten. Upp är PÅ.
4. Bakre Panel
19. POWER – IEC-strömförsörjningsuttag.
20. LINE OUT XLR – Balanserad XLR-hane.
21. LINE OUT TRS – 6,3 mm TRS-utgångsanslutningar för linjeutrustning. Obalanserade signaler kan också anslutas genom användning
av 6,3 mm TS-kontakter med 6,3 mm-kontakterna.
22. RETURN – Insert-retur med 6,3 mm TS-ingångsanslutningar för linjenivåutrustning.
23. SEND – Insert-send med 6,3 mm TS-utgångsanslutningar för linjenivåutrustning.
24. LINE IN – Linjeingång med 6,3 mm TRS-ingångsanslutningar för linjenivåutrustning.
25. MIC IN – XLR-ingång för mikrofoner.
