5. Kontakter
För att säkerställa att utrustningen fungerar på ett korrekt och tillförlitligt sätt bör endast högkvalitativa balanserade, skärmade
partvinnade ljudkablar användas. XLR- och 6,3 mm-kontakthöljena bör vara av metall så att de ger avskärmning när de ansluts till
mixerbordet/multikabeln, och när så är lämpligt bör de ha stift 1 anslutet till kabelskärmningen.

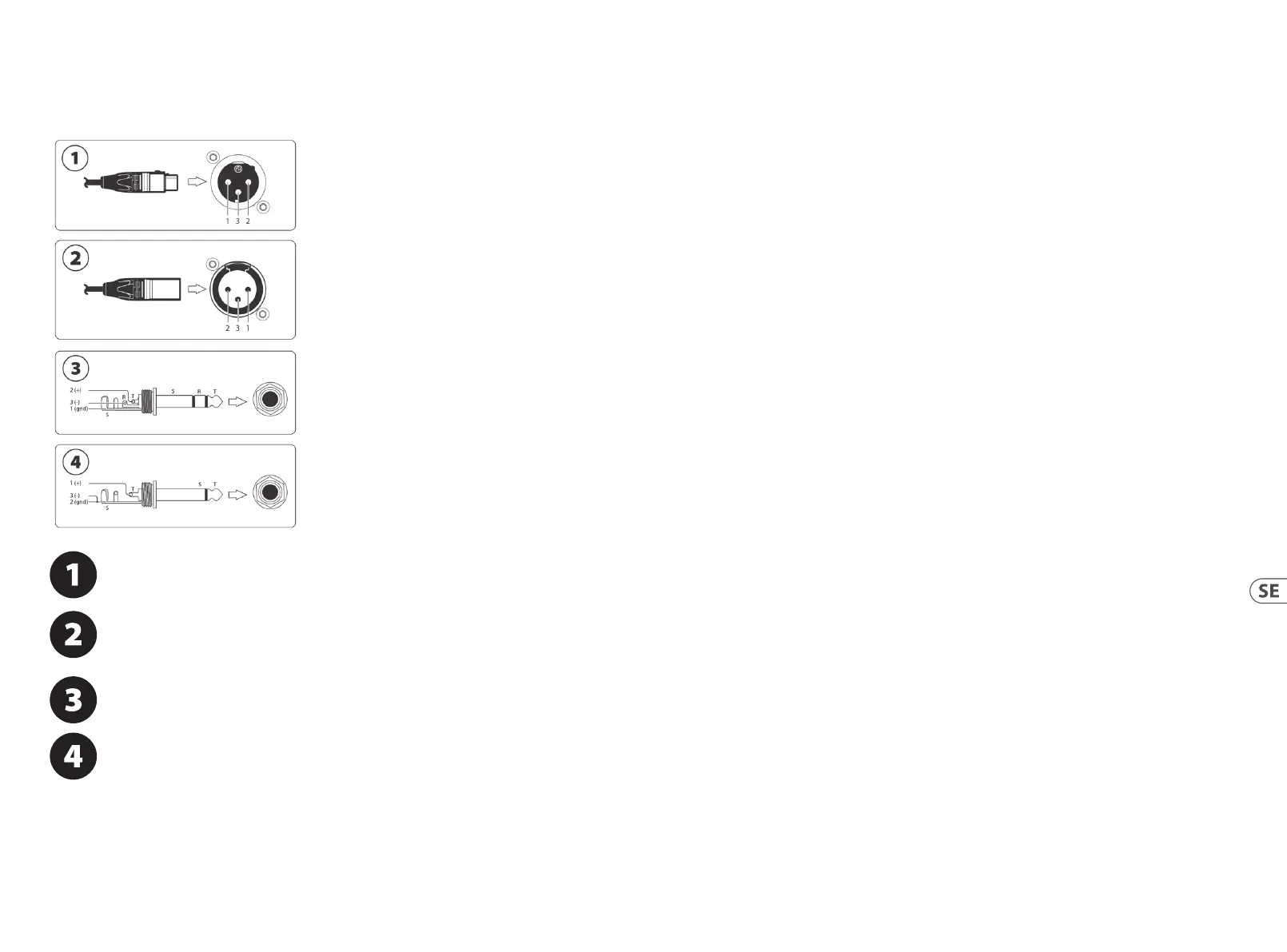

Balanserad linjeutgångsljudkontakt. XLR-honkontakt och XLR-chassihankontakt med följande pinouts: 1 = jord, 2 = plus
och 3 = minus
Balanserad linjeingångsljudkontakt. XLR-hankontakt och XLR-chassihonkontakt med följande pinouts:
1 = jord, 2 = plus och 3 = minus.
Balanserad linjeingångs-/utgångsljudkontakt. TRS-hankontakt till hona. TRS-chassikontakt med följande pinouts:
1/hylsa = jord, 2/spets = plus (+) och 3/ring = minus (-).
Obalanserad linjeingångs-/utgångsljudkontakt. TS-hankontakt till hona. TRS-chassikontakt med följande pinouts:
2, 3/hylsa = jord/minus (-) och 1/spets = plus (+).
6. Användning
1273 är en förförstärkare med dubbla kanaler och equalizer. Den kan användas för att få fram olika klassiska ljud från de anslutna
källorna. 48 V ställs in separat för varje kanal för att göra det möjligt att använda mikrofoner och DI-boxar som kräver 48 V. Det går att
överstyra förförstärkaren med GAIN-kontrollen för att få fram en fyllig harmonisk distorsion från källinsignalen, vilket kan ge ett ljud som
är behagligt att lyssna på. I detta fall kan utgångsnivån fås ned till hanterbara nivåer genom neddragning av LEVEL-kontrollen.
TONE-knappen ändrar ingångsimpedansen för mikrofoningången (1 200/300 Ω). Ljudet kommer att bli lite varmare när 300 väljs
(intryckt), vilket kan passa bättre för bandmikrofoner.
Instrumentingångsimpedansen är 340 kΩ. Ingångstransformatorn är också i instrumentsignalvägen, och därför blir ljudet lite varmare
när tone-knappen används, vilket kan låta bra på bas och gitarrer när ljudet är lite tunt.
Den obalanserade insert-punkten gör det möjligt att placera annan extern utrustning i signalkedjan före EQ:n, till exempel en
kompressor. Detta är användbart vid inspelning av källor och ett bra sätt att öka tillgängligt headroom vid inspelning.
HI-PASS kan användas för att ta bort överödigt brum från signalen om det behövs och är fortfarande aktivt om EQ kopplas bort
från kretsen.
EQ-delen har en Low Shelf-funktion (borttagning eller förstärkning av alla frekvenser med samma justerbara grad under den valda
frekvensen), en High Shelf-funktion (borttagning eller förstärkning av alla frekvenser med samma justerbara grad över den valda
frekvensen) och en Mid Cut/Boost som tillämpar borttagning eller förstärkning enligt en klockformad kurva vid den valda frekvensen.
De främre och bakre XLR- och linjeingångarna för varje ingång ska inte användas samtidigt.
