28 29Quick Start Guide1273
Connexions
Le 1273 dispose des connecteurs suivants :
Entrées analogiques :
Entrée Mic/Line - Connecteurs XLR et Jack 6,35 mm symétrisés par transformateur
- Micro 300/1200 Ω, ligne 10 kΩ Line
- Entrée instrument 600 kΩ
Sorties analogiques :
Sortie ligne - Connecteurs XLR et Jack 6,35 mm symétrisés par transformateur - <80 Ω
Connexions secteur :
Embase CEI – 100-240 Vca à 50-60 Hz
Pour plus d’informations quant aux connecteurs utilisés avec le 1273, consultez la section 5. Connecteurs.

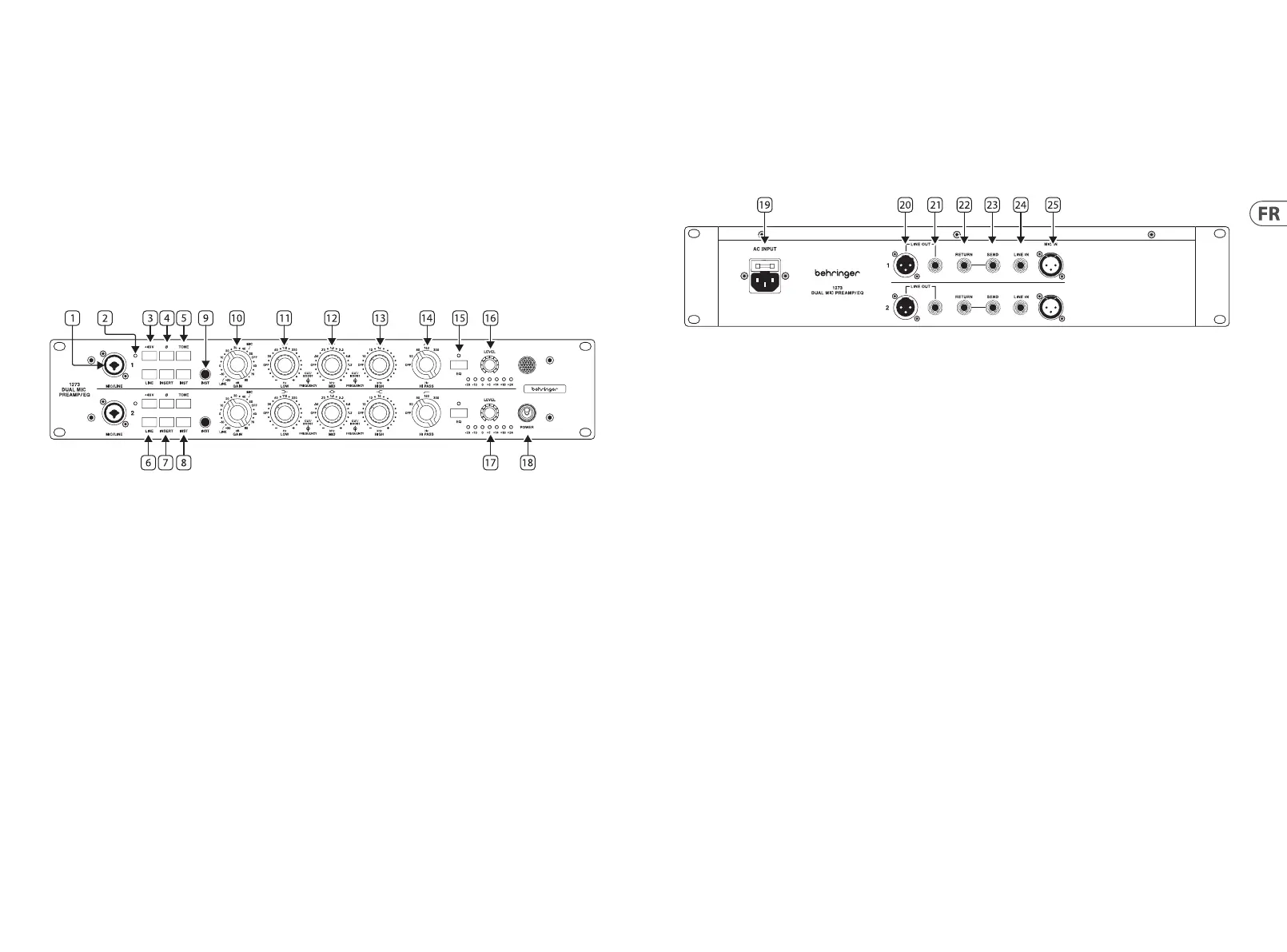

3. Face avant
1. Mic/Line input – Cette entrée permet de connecter des câbles XLR et Jack 6,35 mm symétriques portant des signaux niveau micro/
ligne. Vous pouvez également y connecter des câbles asymétriques.
2. LED +48 V – Indique si la tension fantôme +48 V est activée.
3. +48 V – Permet d’appliquer une tension fantôme de +48 V aux entrées XLR des faces avant et arrière.
4. Ø – Permet d’inverser la polarité de 180°.
5. TONE – Permet de modier l’impédance dentrée de l’entrée micro. Lorsque le bouton est relâché, l’impédance est de 1200 Ω ;
enfoncé, elle est de 300 Ω.
6. LINE – Permet de sélectionner l’entrée niveau ligne. Cette fonction désactive les 2 autres entrées (Mic/Inst).
7. INSERT – Le point d’insertion se trouve après le gain, avant l’EQ et peut être utilisé pour ajouter de la compression avant l’EQ.
8. INST – Permet d’activer l’entrée instrument de la face avant. Cette fonction désactive également les 2 autres entrées (Mic/Line).
Letransformateur dentrée se trouve dans le chemin du signal instrument, par conséquent si la fonction TONE est utilisée, le son est
légèrement plus chaleureux.
9. INST Input – Cette entrée Jack 6,35 mm asymétrique permet d’utiliser des signaux niveau instrument.
10. GAIN – La plage de gain du préampli s’étend de -20 dB à 80 dB par paliers de 5 dB.
11. LOW – Le potentiomètre extérieur permet de régler le gain des basses fquences de ±15 dB. Le potentiomètre intérieur permet de
sélectionner la fréquence : désactivé, de 35 Hz à 220 Hz par paliers de 5 Hz.
12. MID – Le potentiomètre extérieur permet de régler le gain des médiums de ±15 dB. Le potentiomètre intérieur permet de
sélectionner la fréquence : désactivé, de 360 Hz à 7,2 kHz par paliers de 7 Hz.
13. HIGH – Le potentiomètre extérieur permet de régler le gain des hautes fquences de ±15 dB. Le potentiomètre intérieur permet de
sélectionner la fréquence : désactivé, de 10 kHz à 16 kHz par paliers de 4 Hz.
14. HI PASS – Permet de régler la fréquence du ltre passe-haut : désactivé, 50 Hz, 80 Hz, 160 Hz ou 300 Hz.
15. EQ IN – Permet d’activer/désactiver l’EQ. La LED s’allume pour indiquer que l’EQ est activé.
16. LEVEL – Pour obtenir le niveau de gain maximum indiqué, le potentiomètre LEVEL doit être au maximum (0 dBu en entrée, 0 dBu en
sortie pour un réglage de gain de 0 dB).
17. METER – Indique le niveau de sortie de -30 dB à 24 dB.
18. POWER – Permet de mettre l’appareil sous/hors tension (position haute = sous tension).
4. Face arrière
19. AC INPUT – Embase secteur CEI.
20. XLR LINE OUT – Sortie XLR male symétrique.
21. JACK LINE OUT – Sortie Jack 6,35 mm symétrique pour équipement niveau ligne. Vous pouvez également y connecter des
câblesasymétriques.
22. RETURN – Retour de boucle Jack 6,35 mm asymétrique pour équipement niveau ligne.
23. SEND – Départ de boucle Jack 6,35 mm asymétrique pour équipement niveau ligne.
24. LINE IN – Entrée niveau ligne Jack 6,35 mm symétrique pour équipement niveau ligne.
25. MIC IN – Entrée XLR pour micro.
