Behringer 1273 - Aan de Slag

50 51Quick Start Guide1273
1. Introductie
Welkom!
Hartelijk dank voor de aanschaf van de 1273 Dual Mic Preamp en EQ.
De 1273 is geïnspireerd door de klassieke Neve-modules uit de jaren'70, die door velen worden beschouwd als de beste
microfoonvoorversterkers.
Met de 1273 brengt Behringer dit legendarische tweevoudige microfoongeluid up-to-date in een compacte maar bijzonder bruikbare
afmeting. Om aan de moderne eisen van de 21e eeuw tegemoet te komen maakt Behringer gebruik van premiumcomponenten,
robuusteontwerp- en moderne productietechnieken om dit product te kunnen aanbieden tegen een fractie van de prijs van vintage
units. Dezegemoderniseerde versie van een klassieker past naadloos in een rack naast de hightech audioapparatuur van vandaag de dag
en presteert net zo betrouwbaar.
Functies...
• • Tweekanaals microfoonvoorversterker met 3-bands equalizers, gebaseerd op het klassieke 1073-ontwerp
• • Class A, volledig gescheiden schakelingen voor de hoogste signaalintegriteit
• • Speciaal gebouwde ingangs- en uitgangstransformators
• • Veelzijdige gain-regelaars voor diverse soorten ingangen, waaronder microfoon, lijn en instrument
• • Elektronisch gecontroleerde 80 dB gain-draaiknop met getrapte weerstand voor extreme precisie en lage ruis
• • Tone-functie wijzigt impedantie ingangstransformator voor microfoonoptimalisering
• • Voor elk kanaal afzonderlijke fase-, Tone-, Insert-, Line-, Instrument- en fantoomvoeding-schakelaars
• • Inductor-gebaseerde schakelbare equalizer-sectie met passief third-order high-passlter
• • Versterking/verzwakking van de lage frequenties op 35, 60, 110 of 220 Hz
• • Versterking/verzwakking van de middenfrequenties op 360, 700, 1600, 3200, 4800 of 7200 Hz
• • Versterking/verzwakking van de hoge frequenties op 10, 12 of 16 kHz
• • High-passlter met 5 posities, instelbaar voor elk kanaal op o, 50, 80, 160 of 300 Hz
• • Met transformator gebalanceerde ingangen en uitgangen op XLR/combo-aansluitingen
• • Nauwkeurige LED-signaalniveaumeter met 7 segmenten voor elk kanaal
• • Robuust rack-chassis van 2 units voor duurzaamheid bij mobiele toepassingen
• • Universele schakelbare voeding met automatisch bereik
Over deze handleiding
Dit is de gebruiksaanwijzing voor de 1273 Dual Mic Preamp en EQ. Met deze handleiding kunt u de unit zo snel mogelijk installeren en
in bedrijf nemen, met de instructies voor het uitpakken, installeren, aansluiten, congureren en bedienen van de apparatuur. Om u

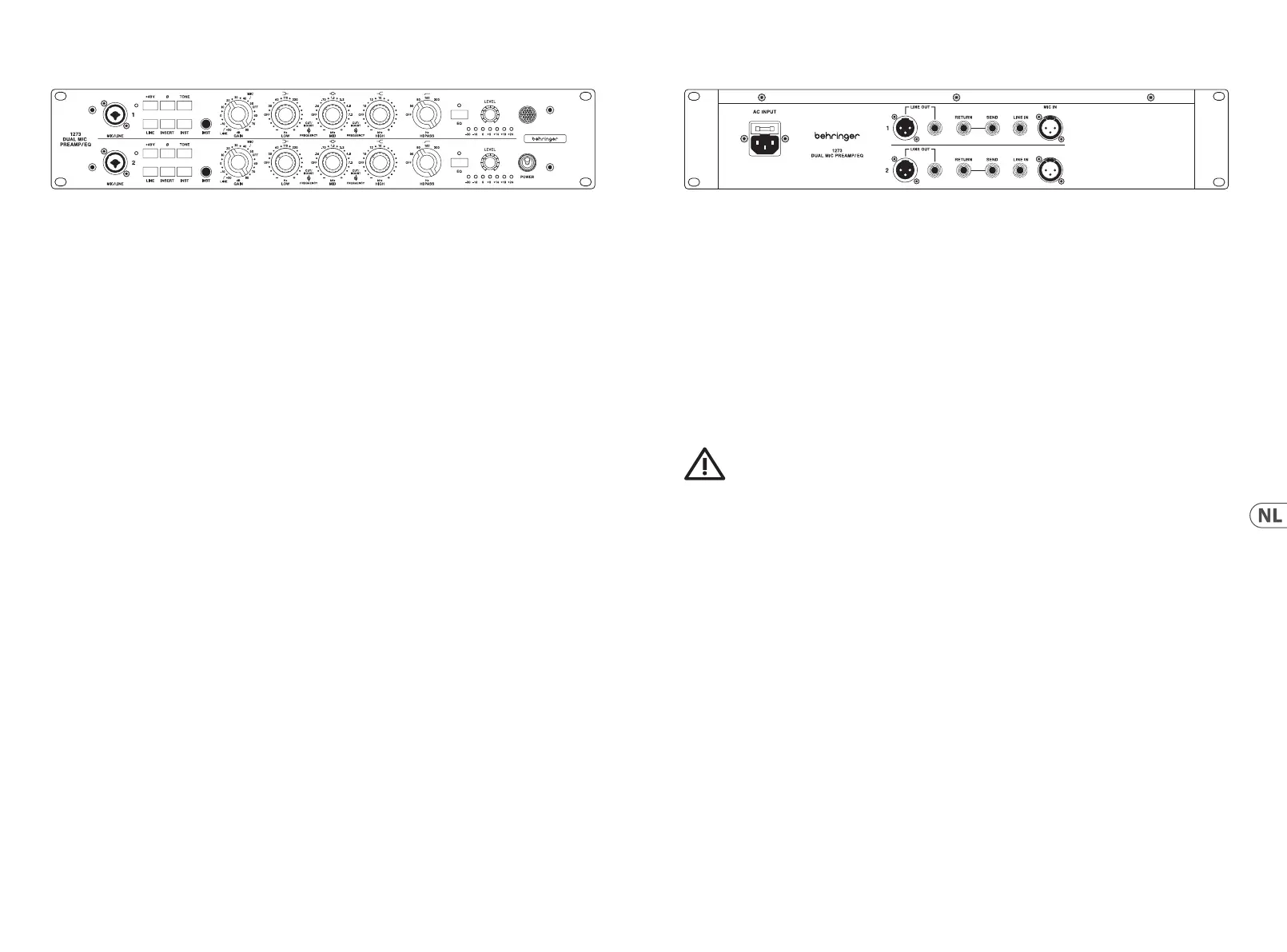

vertrouwd te maken met de 1273 is er een beschrijving van de voor- en achterpanelen en zijn er toegankelijke gebruikersinstructies.
2. Aan de Slag
De 1273
Deze sectie behandelt het uitpakken, installeren, aansluiten, inschakelen en congureren van 1273.
Deze apparatuur wordt gevoed door een netspanning die tot elektrische schokken kan leiden. Alvorens deze apparatuur te installeren,
tecongureren of te bedienen, dient u alle secties en de “Belangrijke veiligheidsinstructies” aan het begin van deze handleiding te lezen
en volledig te begrijpen.
Uitpakken
Pak de 1273-unit zorgvuldig uit. Controleer de 1273 unit vervolgens zorgvuldig op schade die tijdens het transport kan zijn ontstaan en
informeer de koerier onmiddellijk indien u deze ontdekt.
Controleer de inhoud van het pakket met de 1273-unit..
Bewaar de originele verpakking, mocht de apparatuur later aan de fabrikant of leverancier moeten worden geretourneerd, of als de unit
moet worden getransporteerd of verzonden.
Voordat u deze apparatuur installeert, congureert of bedient, dient u alle “BELANGRIJKE VEILIGHEIDSINSTRUCTIES”
aanhet begin van dit document te lezen en volledig te begrijpen.
Installeren
WAARSCHUWING
Raadpleeg de informatie aan de buitenkant van de bodembehuizing voor elektrische en veiligheidsinformatie voordat u het
apparaat installeert of gebruikt.
Controleer alvorens deze apparatuur te installeren en te bedienen of ze op de juiste wijze is aangesloten op de aardleiding van het
stopcontact en doe dit voor alle netaansluitingen.
Een koele ruimte is de ideale plek, uit de buurt van voedingsdistributie-apparatuur of andere potentiële bronnen van interferentie.
Installeer de apparatuur niet op slecht geventileerde plekken.
Installeer deze apparatuur niet op een locatie die blootstaat aan buitensporige hitte, stof of mechanische trillingen. Zorg voor voldoende
ventilatie rondom de apparatuur. Houd de apparatuur zo veel mogelijk uit direct zonlicht.
Alleen in een rack monteren.
Voeding
De interne voedingen zijn van het schakeltype dat automatisch de binnenkomende netspanning detecteert en zal werken waar de nominale
spanning zich binnen het bereik 100 VAC tot 240 VAC bevindt. Bij de unit worden de juiste kabels geleverd voor aansluiting in het gebied
waarnaar de unit is verzonden. De apparatuur mag alleen worden aangesloten op de stopcontacten met de meegeleverde kabels.
Controleer of de contrastekker aan het meegeleverde netsnoer stevig is aangesloten op de IEC-netstekker van de unit. Houd bij het
insteken of verwijderen van een stekker altijd de stekker zelf vast en nooit de kabel. Die kan hierdoor worden beschadigd. Haal nooit een
stekker uit en steek nooit een stekker in het stopcontact als u natte handen heeft.
De apparatuur hanteren
Houd tijdens het optillen of verplaatsen van de apparatuur altijd rekening met de grootte en het gewicht.
Isoleer de apparatuur elektrisch volledig en koppel alle kabels los van de apparatuur voordat deze wordt verplaatst.
Elektrische velden
In overeenstemming met deel 15 van de FCC Rules & Regulations kunnen “... wijzigingen of modicaties die niet
uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving, de autoriteit van de gebruiker om de
apparatuur te bedienen ongeldig maken.”
Als dit product in een elektromagnetisch veld wordt gebruikt dat wordt gemoduleerd door een audiofrequentiesignaal (20 Hz tot 20 kHz),
kan de signaal/ruisverhouding worden verminderd. In extreme omstandigheden (3 V/m, 90% modulatie) kan een degradatie van
maximaal 60 dB worden ervaren op een frequentie die overeenkomt met het modulatiesignaal.
