52 53Quick Start Guide1273
Verbinding maken
De 1273-unit maakt gebruik van de volgende kabels en aansluitingen:
Analoge ingangen:
Mic/Line-ingang - Gebalanceerde XLR- en ¼" jackaansluitingen
- 300/1200 Ω Mic, 10 kΩ Line
- Instrumentingang 600 kΩ
Analoge uitgangen:
Lijnuitgang - Met transformator gebalanceerde XLR- en ¼" jackaansluitingen - <80 Ω
Voedingsaansluitingen:
IEC-netingang – 100-240 V ~ 50-60 Hz
Zie sectie 5: Aansluitingen, voor meer informatie over de aansluitingen die in combinatie met de 1273-unit worden gebruikt.

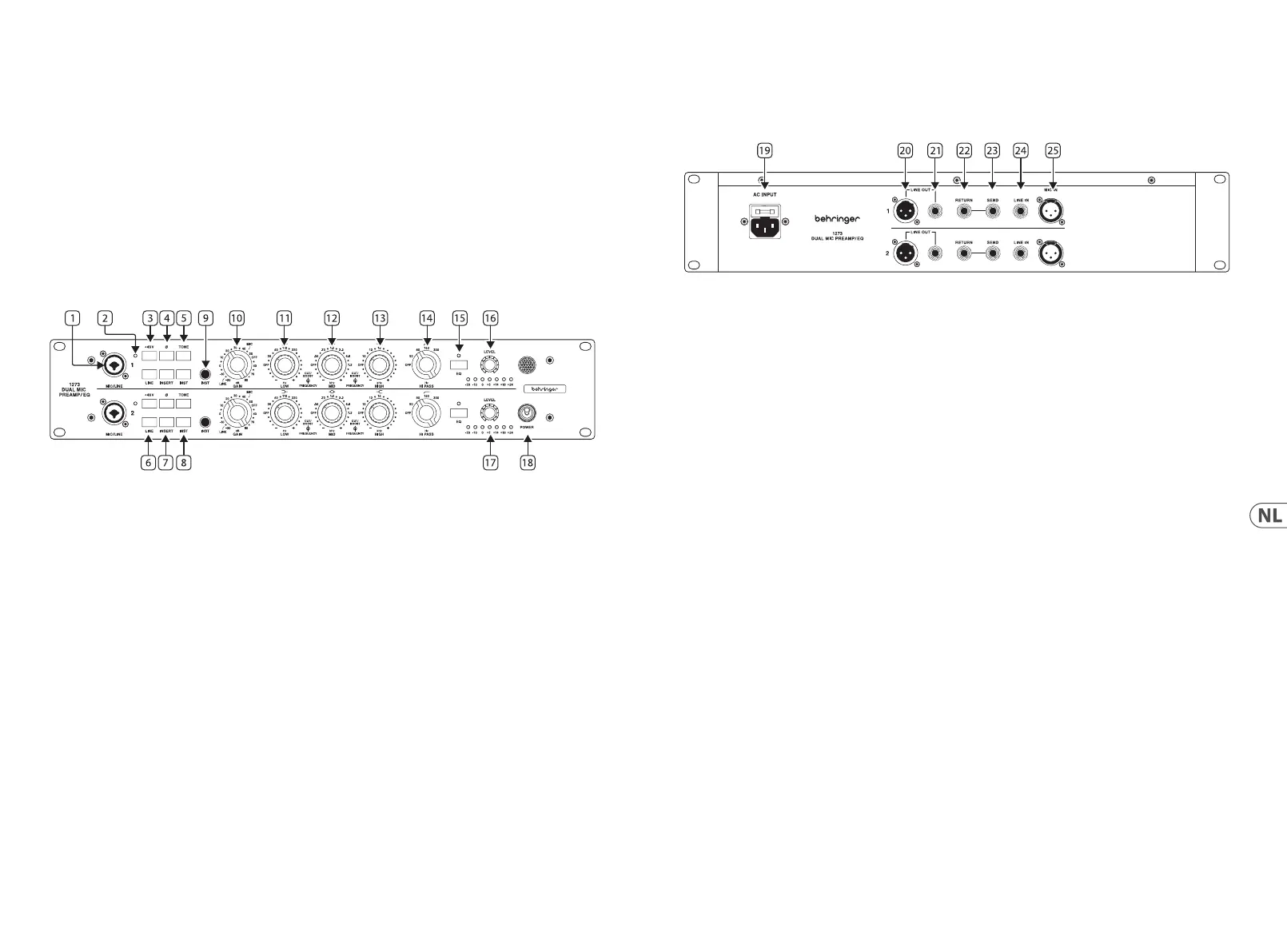

3. Voorpaneel
1. Mic/Line input – Combi-aansluiting met gebalanceerde XLR- en ¼" jackingangen voor microfoon-/lijnapparatuur.
Ongebalanceerde signalen kunnen ook worden aangesloten met ¼" jackpluggen met de ¼" chassis-aansluitingen.
2. +48 V-LED – Geeft aan of +48 V fantoomvoeding actief is.
3. +48 V – Druk hierop om +48 V fantoomvoeding te activeren op de XLR-ingangen vóór en achter
4. Ø – Omkeerknop polariteit 180°.
5. TONE – Hiermee wijzigt de ingangsimpedantie voor de microfooningang. De knop uit is 1200 Ω. Ingedrukte knop is 300 Ω.
6. LINE – Selecteert de lijningang. Deze knop schakelt de andere 2 ingangen (Mic/Inst) uit.
7. INSERT – Het insertpunt is post-gain, pre-EQ en kan worden gebruikt om pre-EQ een compressor toe te voegen.
8. INST – Activeert de instrumentingang van het voorpaneel. Deze knop schakelt de andere 2 ingangen (Mic/Line) uit.
Deingangstransformator bevindt zich ook in het instrumentpad. Als de toneknop wordt gebruikt zal er daarom een licht,
warmkleuringseect optreden.
9. INST Input – Ongebalanceerde signalen kunnen ook worden aangesloten met ¼" jackpluggen op de ¼" chassis-jackaansluitingen.
10. GAIN – De voorversterker heeft een bereik van -20 dB tot 80 dB in stappen van 5 dB.
11. LOW – De lage band kan tot ±15 dB worden versterkt met de buitenste regelaar. De binnenste regelaar selecteert de frequentie: uit,
35 Hz tot 220 Hz in 5 stappen.
12. MID – De middenband kan tot ±15 dB worden versterkt met de buitenste regelaar. De binnenste regelaar selecteert de frequentie:
uit, 360 Hz tot 7,2 kHz in 7 stappen.
13. HIGH – De hoge band kan tot ±15 dB worden versterkt met de buitenste regelaar. De binnenste regelaar selecteert de frequentie:
uit, 10 kHz tot 16 kHz in 4 stappen.
14. HI PASS – De regelaar voor het high-passlter kan worden ingesteld op: Uit, 50 Hz, 80 Hz, 160 Hz en 300 Hz.
15. EQ IN – De EQ in- en uitschakelen. De LED geeft aan dat het EQ-circuit actief is.
16. OUTPUT LEVEL - Om de volledige gain te bereiken zoals die wordt aangegeven op de gain-schakelaar, moet het niveau op maximaal
worden ingesteld (0 dBu in, 0 dBu uit voor 0 dB bij instelling van de betreende gain-schakelaar).
17. METER – Geeft het uitgangsniveau weer van -30 dB tot 24 dB.
18. POWER – Schakelt de unit in en uit. Omhoog is AAN.
4. Achterpaneel
19. POWER – Netaansluiting IEC.
20. LINE OUT XLR – Gebalanceerde male XLR.
21. LINE OUT TRS – gebalanceerde ¼" jackuitgangen voor lijnapparatuur. Ongebalanceerde signalen kunnen ook worden aangesloten
met ¼" jackpluggen op de ¼" chassis-jackaansluitingen.
22. RETURN – Insert return met ¼" jackingangen voor apparatuur op lijnniveau.
23. SEND – Insert send met ¼" jackingangen voor apparatuur op lijnniveau.
24. LINE IN – Line-ingang met gebalanceerde ¼" jackingangen voor apparatuur op lijnniveau.
25. MIC IN – XLR-ingang voor microfoons.
