5. Złącza
Aby upewnić się, że urządzenie działa poprawnie i bezawaryjnie, należy używać tylko wysokiej jakości, zbalansowanego kabla ze skrętki
ekranowanej. Korpusy złącz XLR oraz 6,3 mm calowych powinny być zbudowane z metalu, dając ekranowanie przy podłączeniu do
konsoli/węża oraz tam, gdzie to odpowiednie, ich pierwszy pin powinien być podłączony do ekranu kabla.

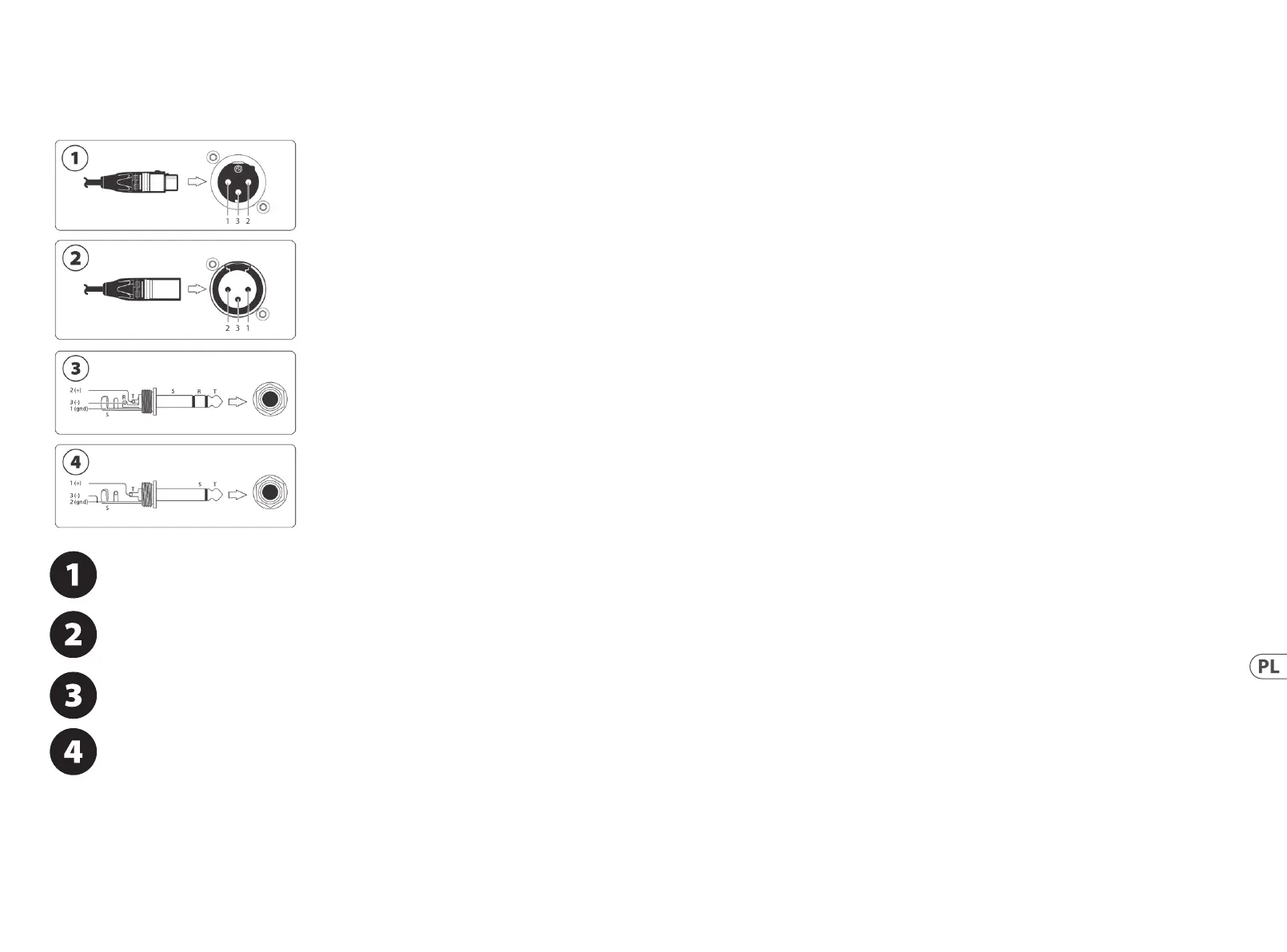

Zbalansowane złącze audio wyjścia liniowego. Żeńska wtyczka XLR oraz męskie złącze obudowane XLR z następującymi
wyprowadzeniami pinów: 1 = uziemienie; 2 = gorące; i 3 = zimne.
Zbalansowane złącze audio wejścia liniowego. Męska wtyczka XLR oraz żeńskie złącze obudowane XLR z następującymi
wyprowadzeniami pinów: 1 = uziemienie; 2 = gorące; i 3 = zimne.
Zbalansowane złącze audio wejścia/wyjścia. Męska wtyczka TRS do żeńskiej. Złącze obudowane TRS z następującymi
wyprowadzeniami pinów: 1/Tuleja = uziemienie; 2/Końcówka = gorące (+) i 3/Obręcz = zimne (-)
Niezbalansowane złącze audio wejścia/wyjścia. Męska wtyczka TS do żeńskiej. Złącze obudowane TRS z następującymi
wyprowadzeniami pinów: 2, 3/Tuleja = uziemienie/zimne (-) oraz 1/Końcówka = gorące (+).
6. Obsługa
1273 to dwukanałowy przedwzmacniacz i korektor. Może być używany do osiągnięcia różnych klasycznych brzmień z podłączonych
źródeł. Zasilanie 48 V jest włączane osobno dla każdego kanału, pozwalając na użycie mikrofonów oraz DI boxów wymagających 48 V do
działania. Przedwzmacniacz może być przesterowany za pomocą regulacji GAIN, aby osiągnąć bogaty przester harmoniczny ze źródła,
co może być miłe dla ucha. W takim wypadku poziom wyjściowy można zredukować z powrotem do normalnego poziomu poprzez
zmniejszenie ustawienia LEVEL.
Przycisk TONE zmienia impedancję wejściową dla wejścia mikrofonowego (1200/300 Ω). Brzmienie stanie się nieco cieplejsze po wybraniu
300 (wciśnięty), co może pasować lepiej do mikrofonów wstęgowych.
Impedancja wejściowa instrumentu wynosi 340 kΩ. Transformator wejściowy również znajduje się na ścieżce instrumentu, więc użycie
przycisku TONE spowoduje lekki efekt ocieplenia, co może być pożądane na basie lub gitarze o zbyt cienkim brzmieniu.
Niezbalansowane wejście INSERT pozwala na podłączenie innego sprzętu zewnętrznego, takiego jak kompresor, na ścieżce sygnału przed
korektorem. Jest to przydatne podczas nagrywania źródła i dobry sposób na dodatkową przestrzeń podczas nagrywania.
Filtr górnoprzepustowy HI-PASS może zostać użyty do usunięcia zbędnego dudnienia z sygnału, jeśli to konieczne, i pozostaje on
aktywny, gdy korektor zostanie wyłączony z obwodu.
Sekcja korektora udostępnia funkcję LOW SHELF (przycina lub wzmacnia wszystkie częstotliwości poniżej wybranej granicy o ten sam,
regulowany poziom), HIGH SHELF (przycina lub wzmacnia wszystkie częstotliwości powyżej wybranej granicy o ten sam, regulowany
poziom) oraz MID CUT/BOOST, który obcina lub wzmacnia pasmo wokół wybranej częstotliwości w kształcie „dzwona”.
Przednie i tylne wejścia XLR i wejścia liniowe dla każdego wejścia nie powinny być używane w tym samym czasie.
