Verkabelung
Der 1273 verwendet folgende Kabel und Anschlüsse:
Analogeingänge:
Mic/Line-Eingang - trafosymmetrische XLR and 6,3 mm TRS-Anschlüsse
- 300/1200 Ω Mic, 10 kΩ Line
- Inst-Eingang 600 kΩ
Analogausgänge:
Line-Ausgang - trafosymmetrische XLR and 6,3 mm TRS-Anschlüsse - <80 Ω
Netzanschlüsse:
IEC-Netzeingang – 100 - 240 V AC~50 - 60 Hz
Weitere Informationen zu den Anschlüssen, die in Verbindung mit dem 1273 verwendet werden, nden Sie in Abschnitt 5. Anschlüsse.

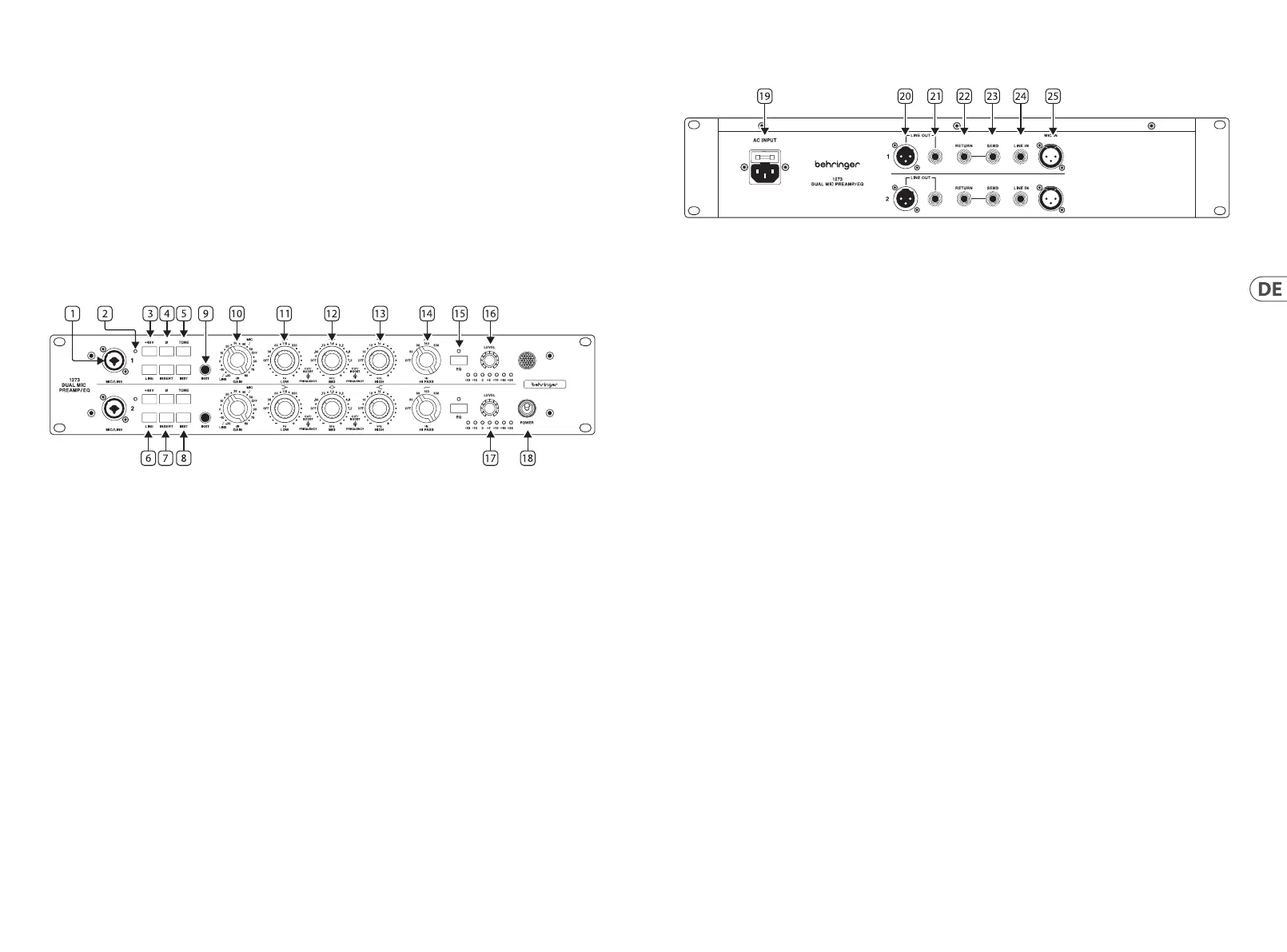

3. Vorderseite
1. Mic/Line input – Diese Kombibuchse bietet symmetrische XLR- und 6,3 mm TRS-Eingangsbuchsen für Mikrofone und Line-Geräte.
Man kann auch unsymmetrische Signale über 6,3 mm TS-Stecker an die 6,3 mm Eingangsbuchsen anschließen.
2. +48 V LED – zeigt an, ob die +48 V-Phantomspeisung aktiv ist.
3. +48 V – Drücken Sie diese Taste, um den vorderen und hinteren XLR-Eingängen +48 V Phantomspannung zuzuführen.
4. Ø – Taste zum Umkehren der Polarität um 180°.
5. TONE – ändert die Eingangsimpedanz des Mikrofoneingangs - Taster gelöst: 1200 Ω, Taster gedrückt: 300 Ω.
6. LINE – wählt den Line-Eingang aus. Mit dieser Taste werden die anderen 2 Eingänge (Mic/Inst) deaktiviert.
7. INSERT – Der Insert-Punkt liegt post-Gain, pre-EQ und kann zum Einschleifen eines Kompressors (pre-EQ) genutzt werden.
8. INST – aktiviert den vorderseitigen Instrumenteneingang. Diese Taste deaktiviert die anderen 2 Eingänge (Mic/Line). Da der
Eingangstransformator auch in den Signalweg geschaltet ist, wird der Klang bei Verwendung der Tone-Taste wärmer.
9. INST Input – Man kann auch unsymmetrische Signale über 6,3 mm TS-Stecker an die 6,3 mm Eingangsbuchsen anschließen.
10. GAIN – Der Vorverstärker hat einen Verstärkungsbereich von -20 dB bis 80 dB in 5 dB-Schritten.
11. LOW – Das Bassband verfügt über ±15 dB Gain und wird mit dem äußeren Drehregler gesteuert. Der innere Drehregler wählt die
Frequenz in 5 Schritten: Aus, 35 Hz bis 220 Hz.
12. MID – Das Mittenband verfügt über ±15 dB Gain und wird mit dem äußeren Drehregler gesteuert. Der innere Drehregler wählt die
Frequenz in 7 Schritten: Aus, 360 Hz bis 7.2 kHz.
13. HIGH – Das Höhenband verfügt über ±15 dB Gain und wird mit dem äußeren Drehregler gesteuert. Der innere Drehregler wählt die
Frequenz in 4 Schritten: Aus, 10 kHz bis 16 kHz.
14. HI PASS – Der Drehregler für das Hochpasslter ist einstellbar auf: Aus, 50 Hz, 80 Hz, 160 Hz und 300 Hz.
15. EQ IN - schaltet den EQ ein/aus. Die LED zeigt an, dass der EQ-Schaltkreis aktiv ist.
16. OUTPUT LEVEL - Um die volle Verstärkung zu erzielen, wie sie am Gain-Regler angezeigt wird, muss der Pegel auf den vollen Wert
eingestellt werden (0 dBu In, 0 dBu Out bei 0 dB Gain-Reglerstellung).
17. METER – zeigt den Ausgangspegel im Bereich -30 dB bis 24 dB an.
18. POWER – schaltet das Gerät ein/aus. Oben ist EIN.
4. Rückseite
19. POWER –IEC-Netzanschluss.
20. LINE OUT XLR – Symmetrischer XLR-Stecker.
21. LINE OUT TRS – 6,3 mm TRS-Ausgang für Line-Geräte. Man kann auch unsymmetrische Signale über 6,3 mm TS-Stecker an die
6,3mm Ausgangsbuchsen anschließen.
22. RETURN – Insert Return via 6,3 mm TS-Eingang für Line-Pegel-Geräte.
23. SEND – Insert Send via 6,3 mm TS-Eingang für Line-Pegel-Geräte.
24. LINE IN – Line-Eingang via 6,3 mm TRS-Eingang für Line-Pegel-Geräte.
25. MIC IN – XLR-Eingang für Mikrofone.
