连接
1273 单元使用以下线缆和连接器：
模拟输入：
麦克风 / 线路输入 - 变压器平衡 XLR 和 ¼ 寸 TRS 连接器
- 300/1200 欧姆麦克风, 10 千欧线缆
- 乐器器输入 600 千欧
模拟输出：
线路输出 - 变压器平衡 XLR 和 ¼ 寸 TRS 连接器 - <80 欧姆
电源连接：
IEC 电源输入–100-240 伏交流~50-60 赫兹
有关配合 1273 设备使用的连接器的更多信息， 请参阅第 5 节“连接”。

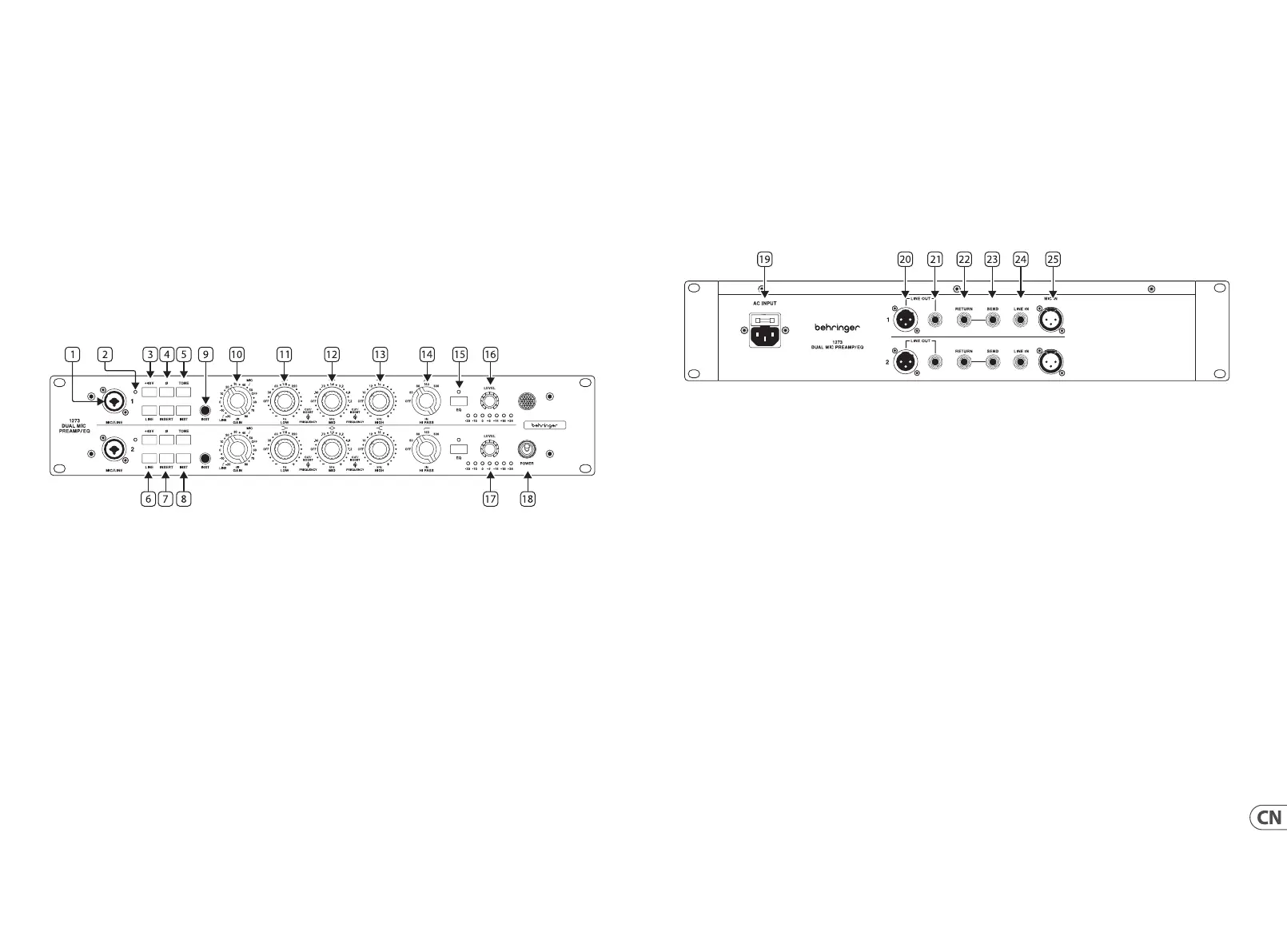

3. 前面板
1. 麦克风 / 线路输入(Mic/Line input) – 组合插孔为麦克风/线路设备提供平衡的母 XLR 和 ¼ 寸 TRS 输入连接。
还可以使用 ¼ 寸 TS 连接器和 ¼ 寸 插座来连接非平衡信号。
2. +48 V LED – 表示 +48 伏幻象电源是否处于活动状态。
3. +48 V – 按下将 +48 伏幻象电源用于前后 XLR 输入
4. Ø – 180°极性反转按钮。
5. 音色 （TONE） – 改变麦克风输入阻抗， 按钮弹出是 1200 欧， 按下是 300 欧。
6. 线路 （LINE） – 选择要使用的线路输入。 此按钮会禁用其他 2 个输入 （麦克风 / 乐器）。
7. 插入 （INSERT） – 插入点在增益之后， 均衡器之前， 可用于在均衡器前添加压缩器。
8. 乐器 （INST） – 激活前面板乐器输入。 此按钮会禁用其他 2 个输入（麦克风 / 线路）。 输入变压器也出于乐器路径
中， 因此使用音调按钮时会产生轻微的温暖效果。
9. 乐器输入 （INST Input） - 还可以使用 ¼ 寸 TS 连接器和 ¼ 寸 插座来连接非平衡信号。
10. 增益 （GAIN） – 预放大器增益范围为 -20 分贝至 80 分贝， 5 分贝步进。
11. 低频 （LOW） – 低频段可通过外部控制调节 ±15 分贝增益。 内部控制选择频率： 关闭、 35 赫兹至 220 赫
兹， 5 级步进。
12. 中频 （MID） – 中频段可通过外部控制调节 ±15 分贝增益。 内部控制选择频率: 关闭, 360 赫兹至 7.2 千赫兹，
7 级步进。
13. 高频 （HIGH） – 高频段可通过外部控制调节 ±15 分贝增益。内部控制选择频率: 关闭， 10 千赫兹 至 16 千赫兹，
4 级步进。
14. 高通 （HI PASS） – 高通滤波器的控制可设置为: 关闭、 50 赫兹、 80 赫兹、 160 赫兹和 300 赫兹。
15. 均衡器输入 （EQ IN） – 切换均衡器是否接入电路。 指示灯表示均衡器电路处于活动状态。
16. 输出电平 （OUTPUT LEVEL） - 要实现增益开关上指示的全部增益， 必须将电平设置为满 （增益开关上设置为 0 分
贝时， 0 dBu 输入， 0 dBu 输出）。
17. 电平计 (METER) – 显示从 -30 分贝到 24 分贝的输出电平。
18. 电源 （POWER） – 打开和关闭设备。 拨到上方为打开。
4. 后面板
19. 电源 （POWER） – 电源 IEC 插座。
20. 线路输出 （LINE OUT） XLR – 平衡公 XLR。
21. 线路输出 （LINE OUT）TRS – 线路设备的 ¼ 寸 TRS 输出连接。 还可以使用 ¼ 寸 TS 连接器和 ¼ 寸插座来连接非平
衡信号。
22. 返回 （RETURN） – 使用 ¼ 寸 TS 输入连接为线路电平设备插入返回。
23. 发送 （SEND） – 使用 ¼ 寸 TS 输出连接为线路电平设备插入发送。
24. 线路输入 （LINE IN） – ¼ 寸 TRS 输入连接用于线路电平设备的线路输入。
25. 麦克风输入 （MIC IN） – 用于麦克风的 XLR 输入。
