12/ 2017 BENNING PV 2
D
9

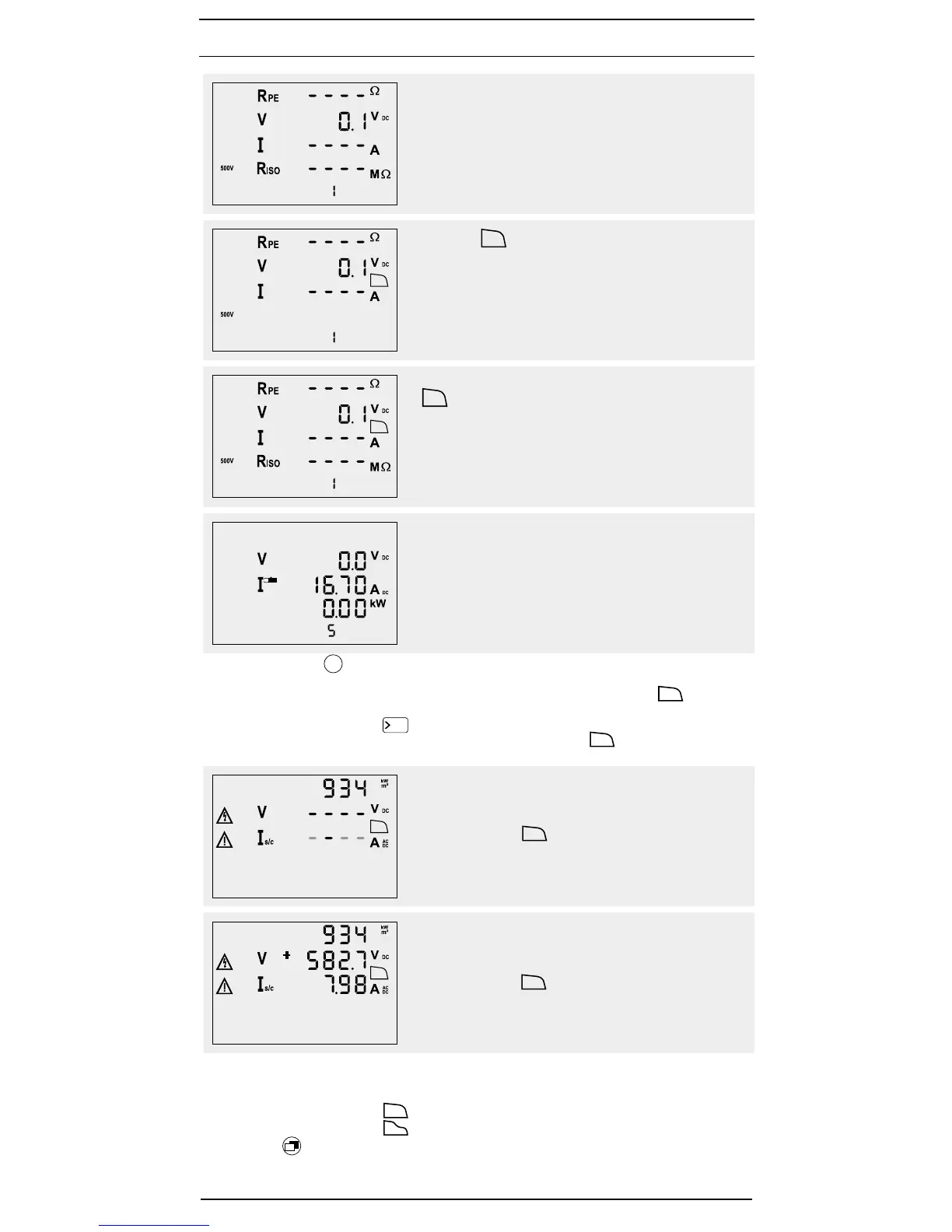

Mode
a
: „RISO - - - - MΩ“ im LCD-Dispay
Messung von …
- Vo/c Leerlaufspannung
- Is/c Kurzschlussstrom
- R
ISO
Isolationswiderstand
Mode
b
: „ Kennliniensymbol“ im LCD-Display
Messung von …
- Vo/c Leerlaufspannung
- Is/c Kurzschlussstrom
- I-U Kennlinie (Vmpp, Impp, FF)
Mode
c
: „RISO - - - - MΩ“ und
„ Kennliniensymbol“ im LCD-Display
Messung von …
- Vo/c Leerlaufspannung
- Is/c Kurzschlussstrom
- I-U Kennlinie (Vmpp, Impp, FF)
- R
ISO
Isolationswiderstand
Mode
d
: „Stromzangensymbol“ im LCD-Display
Messung von …
- AC/ DC Betriebsstrom über BENNING CC 3
- Drücken Sie die
Auto
-Taste
3
um den ausgewählten Prüfablauf (Mode) zu starten.
- Falls eine I-U Kennlinienmessung (Mode
b
+
c
) ausgewählt wurde, erscheint während
der Messung ein laufender Balken und ein blinkendes Kennliniensymbol Q im LCD-
Display. Wird während der Messung eine Änderung der Einstrahlung um mehr als 5 % fest-
gestellt, blinkt das Symbol
5
%
im LCD-Display.
- Sobald die Messung beendet ist, wird das Kennliniensymbol dauerhaft eingeblendet
und die Leerlaufspannung Vo/c sowie der Kurzschlussstrom Is/c im LCD-Display angezeigt.
I-U Kennlinienmessung wird durchgeführt.
Kennliniensymbol eingeblendet, laufender Balken in
Bewegung
I-U Kennlinienmessung ist beendet.
Kennliniensymbol , Leerlaufspannung Vo/c und Kurz-
schlussstrom Is/c wird eingeblendet
- Die Form des eingeblendeten Kennliniensymbols informiert über die Größe des gemesse-
nen Füllfaktors und weist somit auf ein mögliches Problem des PV-Generators hin.
Füllfaktor (FF) = (Umpp x Impp) / (Uo/c x Is/c)
Kennliniensymbol : Füllfaktor > 60 (> 0,60)
Kennliniensymbol : Füllfaktor < 60 (< 0,60)
- Über die
1
-Taste
K
kann die Spannung (V = Umpp) und der Strom (I = Impp) am Maxi-
mum Power Point (MPP) sowie der Füllfaktor (FF) eingeblendet werden.
- Die Messwerte werden für ca. 20 Sekunden oder bis zu einem Tastendruck im Display
