BENSON VRA 065 - Heater Controls VRA

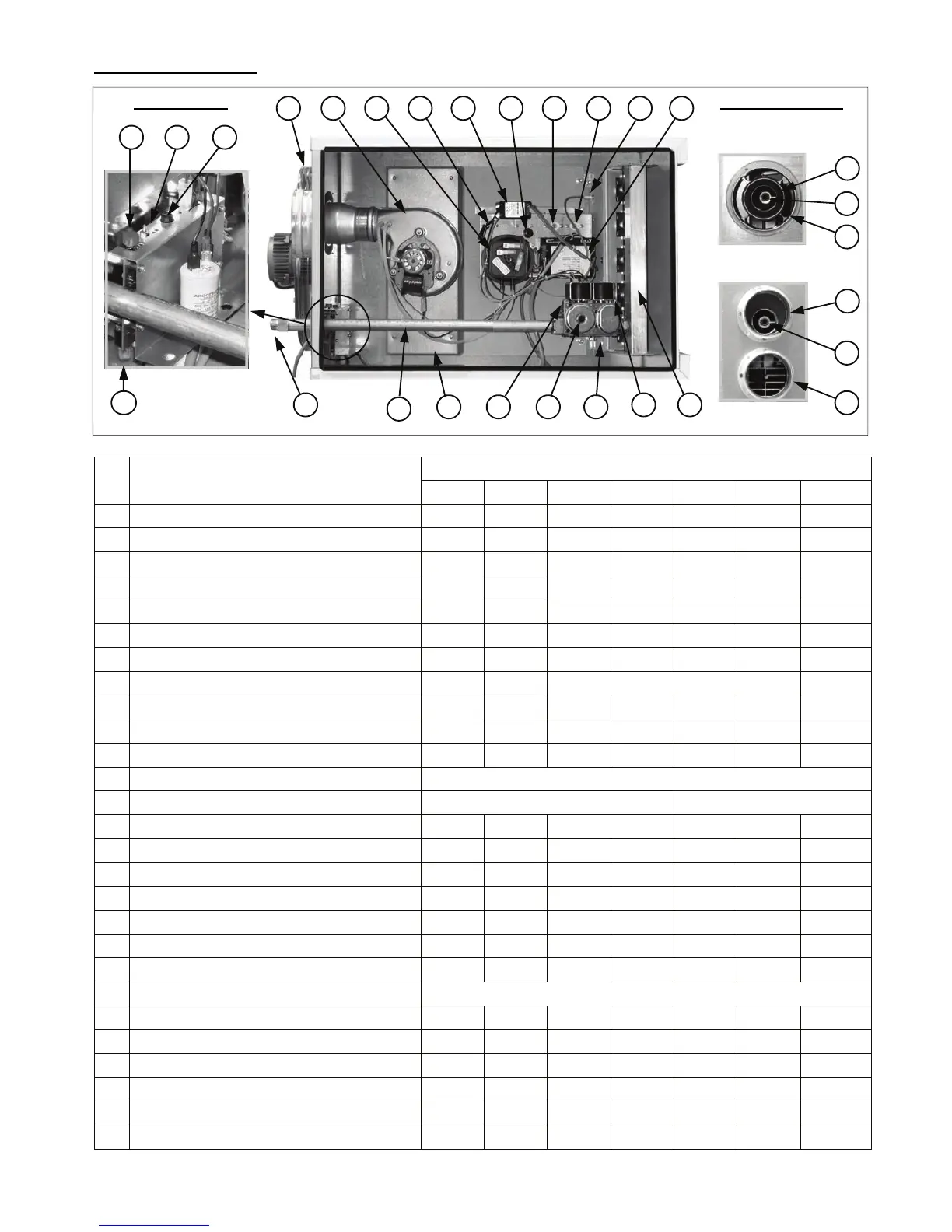

9-2 Heater Controls
Nº Description
Parts List
VRA065 VRA090 VRA110 VRA140 VRA170 VRA220 VRA285
1
Flue spigot ATE132 ATE132 ATE132 ATE004 PF328 PF328 PF328
2
Air disc plate ATE167 ATE168 ATE169 ——– ——– ——– ——–
3
Combustion spigot ——– ——– ——– ATE004 PF328 PF328 PF328
4
Axial fan VRA VRE ATE121 ATE123 ATE192 ATE119 ATE117 ATE108 2xATE119
4
Centrifugal fan VRC ATE065 STE061 ATE061 ATE062 ATE063 ——– ——–
5
Gas supply size 1/2 PBMW59 PBMW59 PBMW59 PBMW59 PBMW59 FAB0100 FAB0100
6
Gas pipe GAZ0101 GAZ0101 GAZ0101 GAZ0101 GAZ0101 GAZ0101 GAZ0101
7
EV Gas regulation valve PB507 PB507 PB507 PB507 PB507 GAZ0008 9EL0070
8
Inlet pressure test point ——– ——– ——– ——– ——– ——– ——–
9
Head pressure test point ——– ——– ——– ——– ——– ——– ——–
10
Gas manifold SE0410 SE0419 SE0401 SE0429 SE0438 SE0447
11
Electrode ATE021 + ATE024
12
Ionisation probe ATE022 + ATE024 ATE022 + ATE025
13
Burner safety relay ATE018 ATE018 ATE018 ATE018 ATE018 ATE018 ATE018
14
Regulating thermostat (65°C) ATE146 ATE146 ATE146 ATE146 ATE146 ATE146 ATE146
15
Fan thermostat (30 or 35°C) ATE146 ATE146 ATE146 ATE146 ATE146 ATE146 ATE146
16
Limit (100°C)
ATE147 ATE147 ATE147 ATE147 ATE147 ATE147 ATE147
17
Air pressure switch ATE149 ATE149 ATE149 ATE149 ATE149 ATE149 ATE149
18
Exhaust manifold SE0411 SE0420 SE0403 SE0430 SE0439 SE0448
19
Flue venter ATE002 ATE002 ATE013 ATE013 ATE013 ATE112 ATE113
20
Control unit (fault finding)
21
Burner reset ——– ——– ——– ——– ——– ——– ——–
22
Manual Auto Switch ——– ——– ——– ——– ——– ——– ——–
23
Fuse 5 A ——– ——– ——– ——– ——– ——– ——–
24
Wire pilot receiver ATE148 ATE148 ATE148 ATE148 ATE148 ATE148 ATE148
25
Fan thermostat High / Low (40 to 45°C) ATE146 ATE146 ATE146 ATE146 ATE146 ATE146 ATE146
26
Transformer
See page 20
1
2
3 20
21 22 23
5
Control panel
140/170/220/285
Flue Connections
VRA065/090/110
1
2
3
13 12 18 25 14 15 4 16 26 19
10
11
9
7 8 18
6
