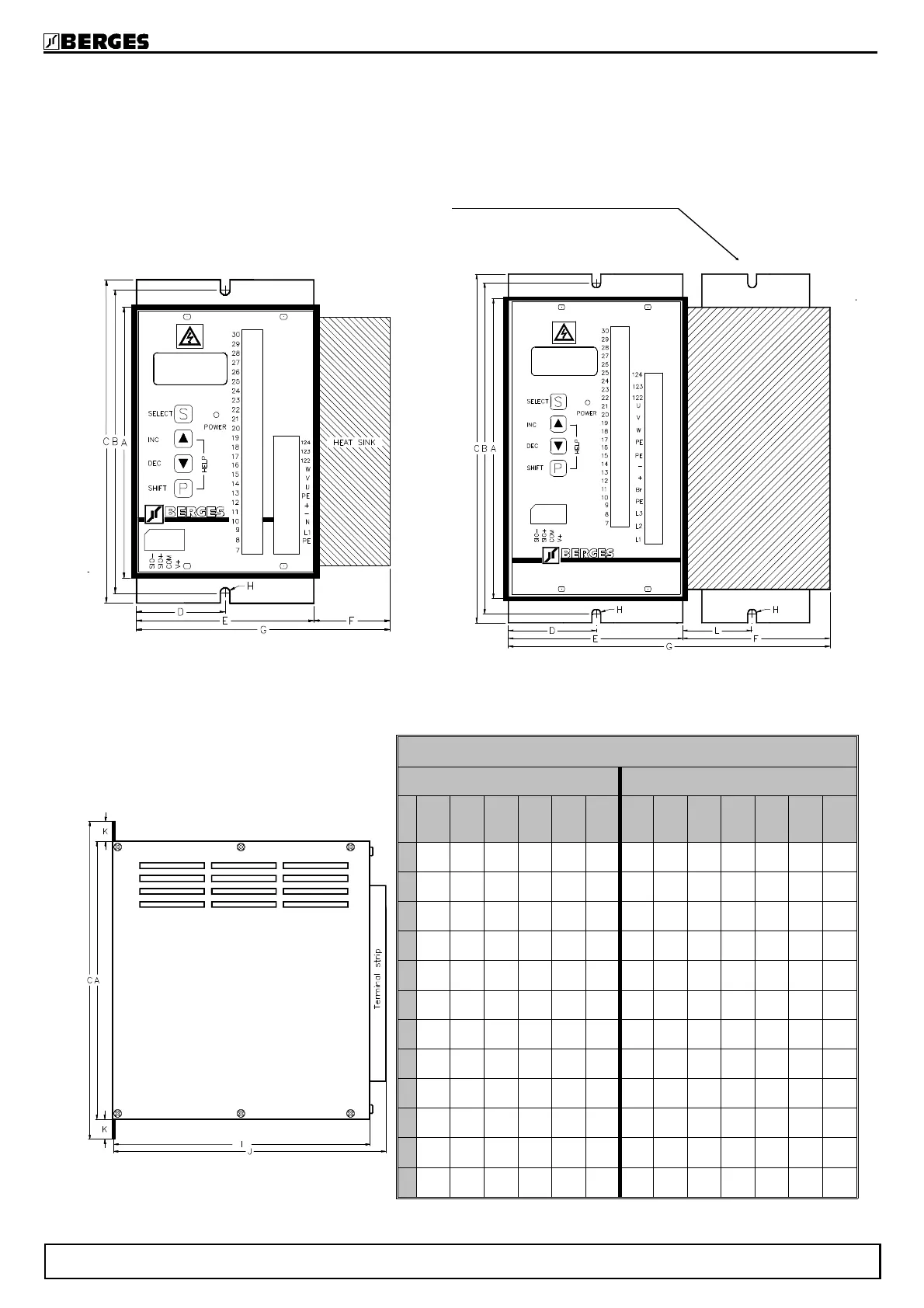

8. Dimensional data ACM-D2 0.37 kW - 5.5 kW
Additional mounting bracket:
Only for ACM-D2 5,5kW
Dimensions (in mm)
ACM-D2 (1x230V) ACM-D2 (3x400V)
0.37 0.55 0.75 1.1 1.5 2.2 0.75 1.1 1.5 2.2 3.0 4.0 5.5
A 153 153 153 153 193 193 193 193 193 193 193 193 265
B 168 168 168 168 208 208 208 208 208 208 208 208 280
C 181 181 181 181 221 221 221 221 221 221 221 221 293
D 53 53 53 58 58 58 58 58 58 58 58 58 58
E
108 106 106 106 116 116 116 116 116 116 116 116 116
F - 40 40 45 90 90 4 27 90 90 90 90 90
G - 146 146 151 206 206 120 143 206 206 206 206 206
H Ø6 Ø6 Ø6 Ø6 Ø6 Ø6 Ø6 Ø6 Ø6 Ø6 Ø6 Ø6 Ø6
I 180 180 180 180 180 180 180 180 180 180 180 180 180
J 190 190 190 190 195 195 195 195 195 195 195 195 200
K 14 14 14 14 14 14 14 14 14 14 14 14 14
L - - - - - - - - - - - - 35
ACM-D2 0.37 - 2.2kW
ACM-D2 0.75 - 5.5kW
