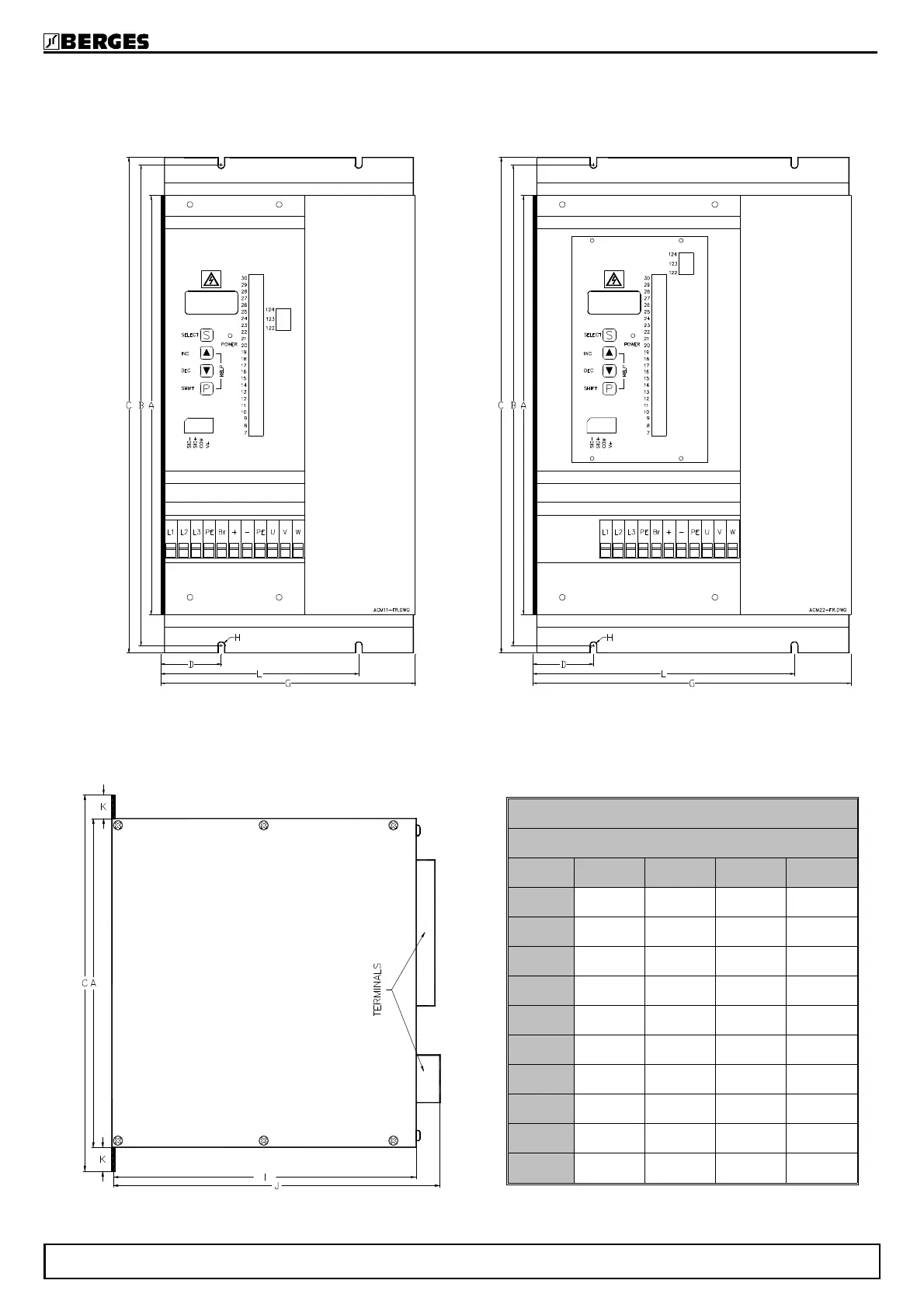

9. Dimensional data ACM-D2 7.5 kW - 22.0 kW
Dimensions (in mm)
ACM-D2 (3x400V)
7.5 11.0 15.0 22.0
A 317 317 330 330
B 344 344 375 375
C 367 367 390 390
D 54.25 54.25 48 48
G 209 209 250 250
H Ø7 Ø7 Ø6 Ø6
I 186 186 310 310
J 198 198 325 325
K 25 25 30 30
L 154.75 154.75 205 205
ACM-D2 7.5 - 11.0kW ACM-D2 15.0 - 22.0kW
BERGES electronic
29.05.98 Operating manual ACM-D2 11
