3
A
A
C
B
M
K L
GH
FF
D
ØE
ØE
RP 15 55 110 12.5 43 M8 14 17 98 114 67 181
RP 30 70 125 15.0 56 M10 16 35 120 136 80 216
RP 60 88 160 16.0 68 M12 19 35 150 160 105 265
RP 120 124 190 18.0 82 M16 23 50 183 210 124 334
RPS SPRING RETURN PNEUMATIC ACTUATOR
INSTALLATION, OPERATION AND MAINTENANCE MANUAL

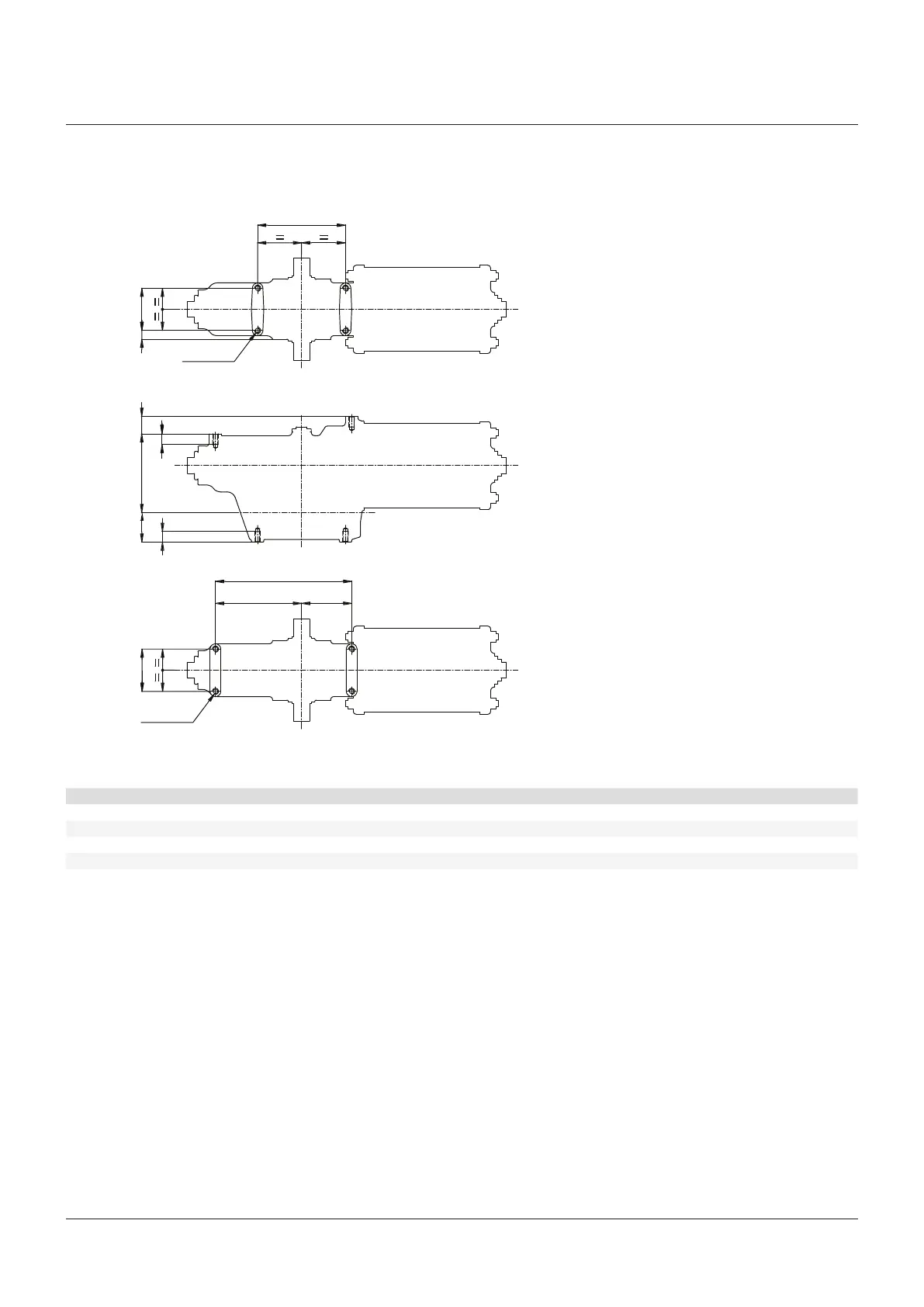

Front side
Top view
Back side
(The holes on the back
side are optional)
№4 threaded holes
№4 threaded holes
DIMENSIONS (mm)
Actuator model A ± 0.2 B ± 0.2 C D ØE F G H K L ØM ± 0.2
FIGURE 2
