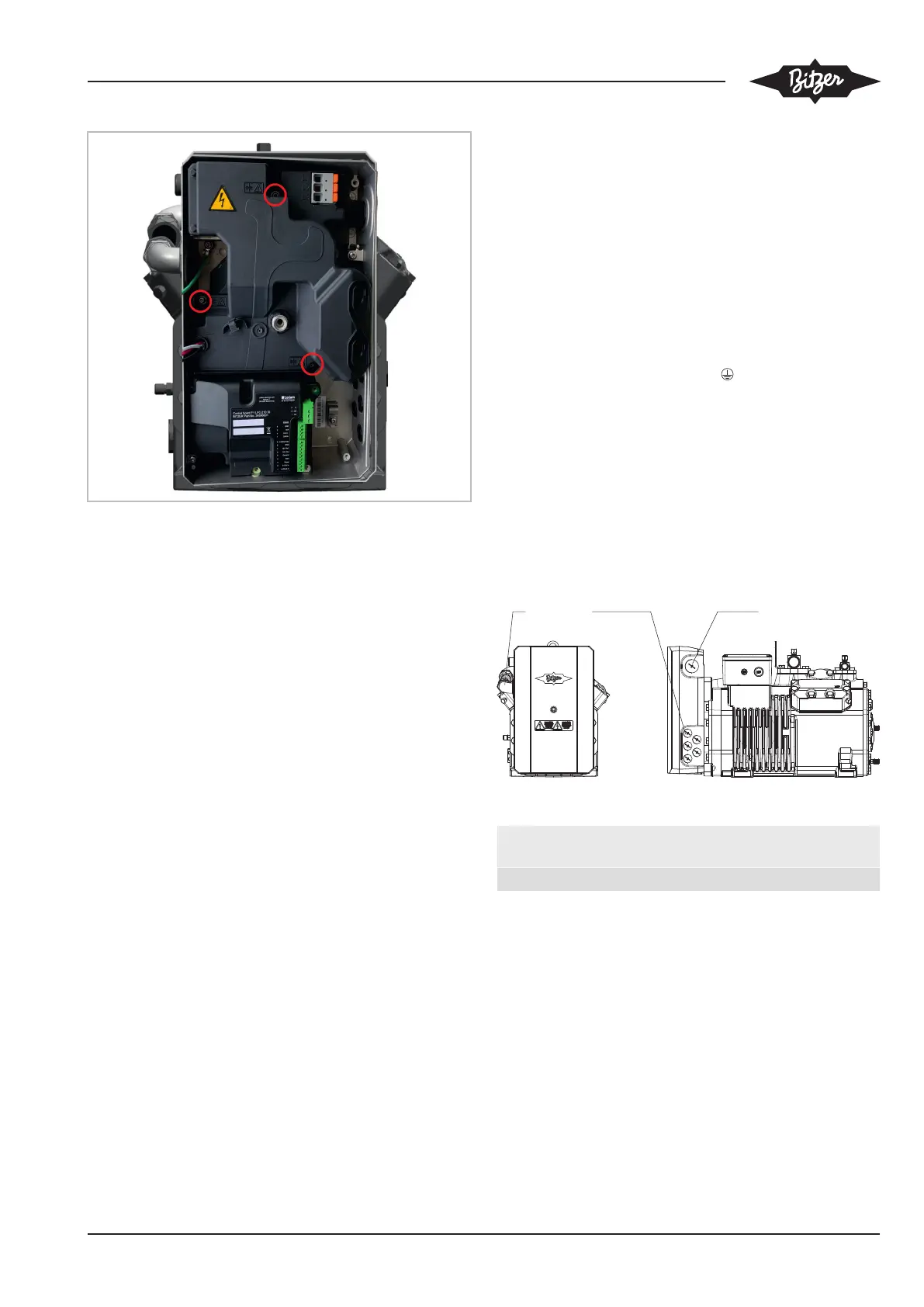

Fig.1: Vis de mise à la terre des filtres CEM
3.1 État par défaut à la livraison
• Compresseur
– Moteur avec sondes de température CTP et dis-
positif de protection SE-B1.
– Ponts moteurs montés dans une connexion en tri-
angle.
– Vanne d’arrêt du gaz d’aspiration et du gaz de re-
foulement.
– 4 amortisseurs de vibrations.
• Convertisseur de fréquences (CF)
– Refroidi par gaz d’aspiration.
– Monté directement au couvercle du moteur du
compresseur par l’intermédiaire d’une large sur-
face de contact
– 6 passages de câble sur le boîtier du CF (voir
chapitre Croquis cotés, page 40).
• Câble de courant entre CF et compresseur
– Complètement câblé et blindé dans un tuyau
flexible métallique de protection.
• Raccordement électrique du CF
– Bornes à ressort pour les raccordements de puis-
sance et bornes à vis pour .
– Borniers enfichables pour les signaux de com-
mande.
• En cas d’installation de compresseurs individuels
VARISPEED
– Borniers enfichables pour les signaux de com-
mande.
3.2 Unité compresseur/CF (.F1) ECOLINE
VARISPEED
2
M32x1,5 5x M20x1,5
2
1
Fig.2: Unité compresseur/CF (.F1) ECOLINE VARISPEED
1 Câble de courant entre le CF et le com-
presseur
2 Passages de câble sur le boîtier du CF
