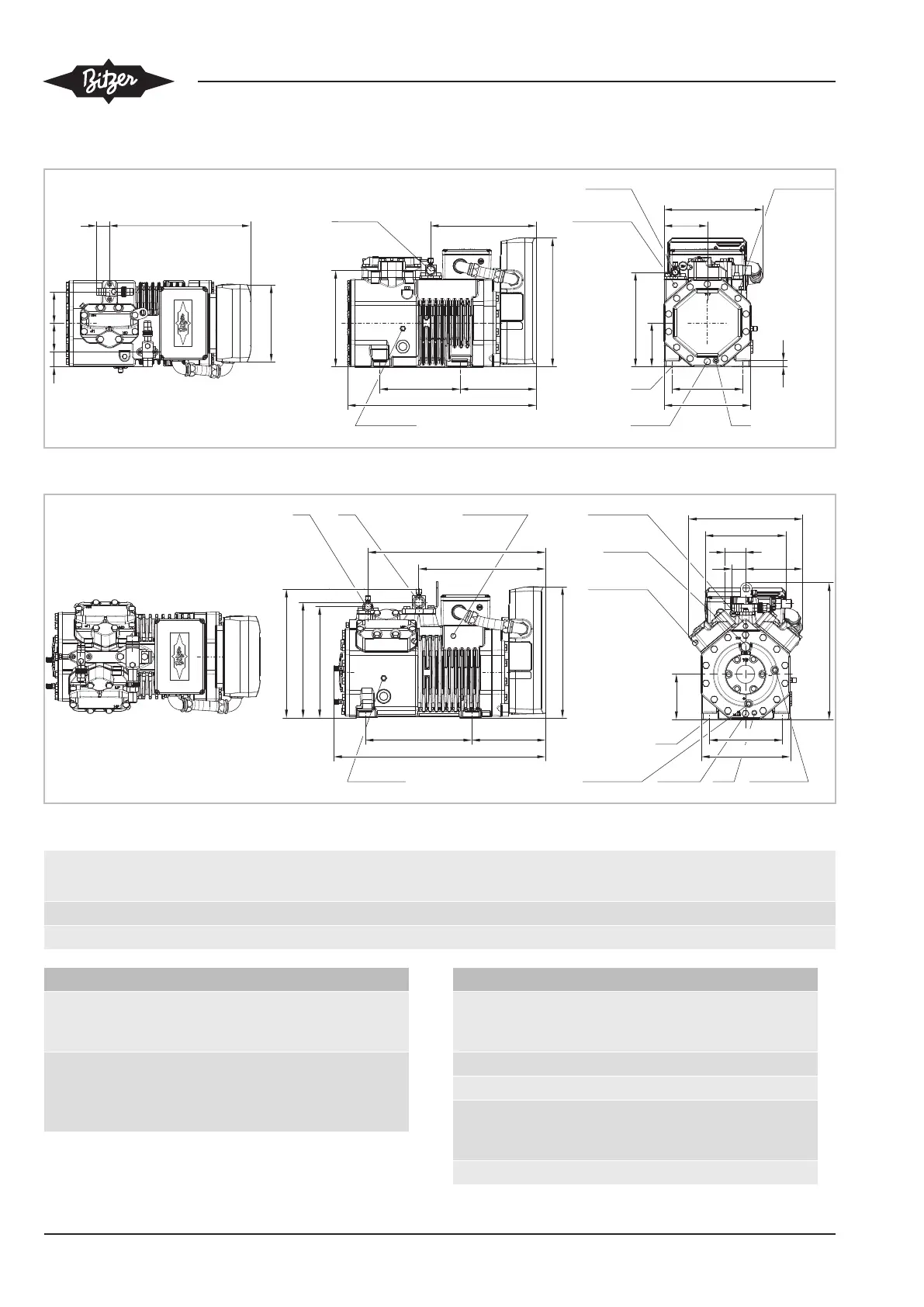

3.3 Croquis cotés
1/8-27 NPTF
1 ( )HP
90
81
42
3 ( )LP
1/8-27 NPTF
M10x1,5
6
10
Ø12
5 / 8
7/16-20 UNF
SL
DL
241
198
Ø13
123
263
276
121
294
212223
525
401
37
358
269
Ø16 (5/8 )''
Ø22 (7/8 )''
18
221
Fig.3: 2DES-3.F1Y
241
125
310
155
K
G
198
7/16-20 UNF
5 / 8
SL
DL
202293
582
488
348
Ø12
M10x1,5
10
L
H
361
1 ( )HP3 ( )LP
1/8-27 NPTF1/8-27 NPTF
Ø13
2 ( )HP
1/8-27 NPTF
12611
7/16-20 UNF
7/16-20 UNF
16
M20x1,5
374
221
M
Fig.4: 4FE-5.F1Y, 4EE-6.F1Y, 4DE-5.F1Y, 4CE-6.F1Y
G
mm
H
mm
K
mm
L
mm
M
mm
DL SL
4FE-5.F1Y, 4EE-6.F1Y 56 317 37 306 354 Ø16 (5/8'') Ø28 (1 1/8'')
4DE-5.F1Y, 4CE-6.F1Y 64 325 42 310 368 Ø22 (7/8'') Ø35 (1 3/8'')
Positions de raccordement
1 Raccord haute pression (HP)
Raccord pour pressostat haute pression
(HP)
2 Raccord pour la sonde de température du
gaz de refoulement (HP)
(4VE(S)-6Y .. 4NE(S)-20(Y): en alterna-
tive, raccord pour sonde de RI/CIC)
Positions de raccordement
3 Raccord basse pression (LP)
Raccord pour pressostat basse pression
(LP)
4 Système CIC: Gicleur d’injection (LP)
4b Raccord pour sonde de RI/CIC
4c Raccord pour sonde de RI/CIC (MP / fonc-
tionnement avec sous-refroidisseur de
fluide frigorigène)
5 Bouchon de remplissage d’huile
