Bitzer 2DES-3.F1Y

KT-210-4 43
– 1 et 8: caractéristique de commande dépendant
du courant.
– 2 et 8: caractéristique de commande dépendant
de la tension.
Pour la description de la caractéristique de com-
mande, voir chapitre Modes de service, page 43.
• Raccorder le relais auxiliaire du CF (K8) aux bornes
4 et 6. Utiliser pour cela des câbles blindés; des
contacts d’or sont recommandés.
• Raccorder la touche de déverrouillage de défaut CF
aux bornes 3 et 6. Utiliser pour cela des câbles blin-
dés. Des contacts d’or sont recommandés.
Câbler le bornier X102 (relais de signalisation de
défauts) conformément au schéma de principe (voir
chapitre Schéma de principe, page 44).
Raccorder le bornier X100 (communication de
données)
AVERTISSEMENT
Risque de défaillance du CF!
N’appliquer aucune tension au bornier X100,
même pas pour tester!
Le bornier X100 offre une interface de communication
pour:
• BEST SOFTWARE avec convertisseur d’interface
• RS485
Pour plus d’informations sur BEST SOFTWARE, voir
chapitre Communication des données avec le CF, page
46.
Affectation des bornes X100:
• Borne 1: PRS485
• Borne 2: NRS485
• Borne 3: N/A
• Borne 4: 0V =
4.2 Modes de service
L’unité compresseur/CF est pilotée par des régulateurs
supérieurs (schéma de principe, positions B1 et B3).
Dans cette application, le CF peut être utilisé avec les
paramètres prédéfinis à l’usine.
Caractéristiques de commande préprogrammées
Deux caractéristiques de commande par défaut sont
programmées dans le CF (voir figure 7, page 43 et
voir figure 8, page 44). En fonction des bornes choi-
sies pour les câbles de signal de commande sur le bor-
nier X101 situé dans le boîtier du CF, il est possible de
choisir l’une de ces deux caractéristiques de com-
mande.
• Caractéristique de commande dépendant de la ten-
sion, signal analogique 0..10V, bornes 2 et 8.
100
0
90
80
70
60
50
40
30
20
10
0 1 2 3 4 5 6 7 8 9 10 12
0
f [Hz]
U [V]
0 .. 10 V

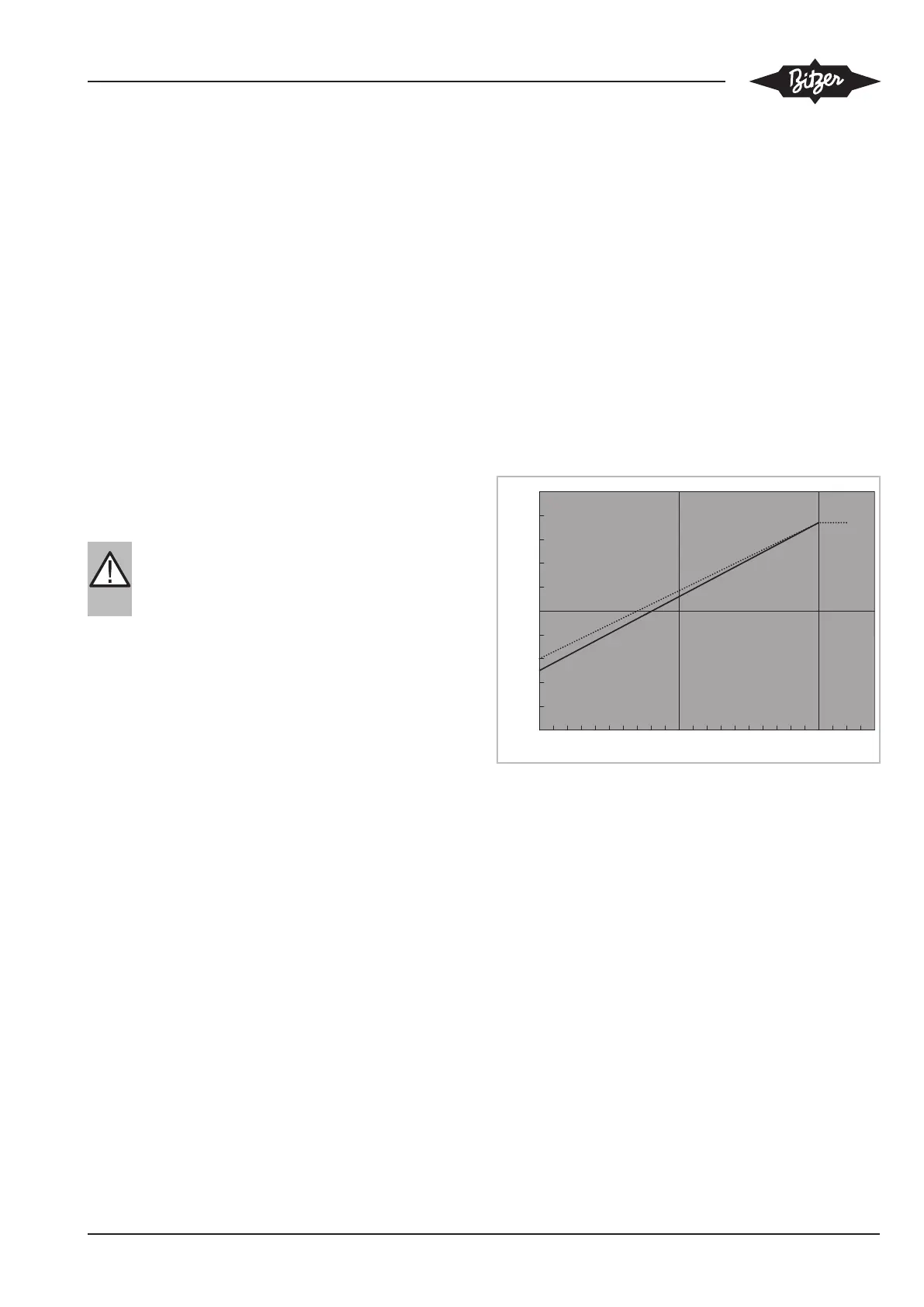

Fig.7: Caractéristique de commande 0.. 10V, ligne en pointillés:
compresseur à 2 cylindres, ligne continue: compresseur à 4 cy-
lindres
• Caractéristique de commande dépendant du cou-
rant, signal analogique 4..20mA, bornes 1 et 8.
