Bitzer 2DES-3.F1Y

KT-210-442

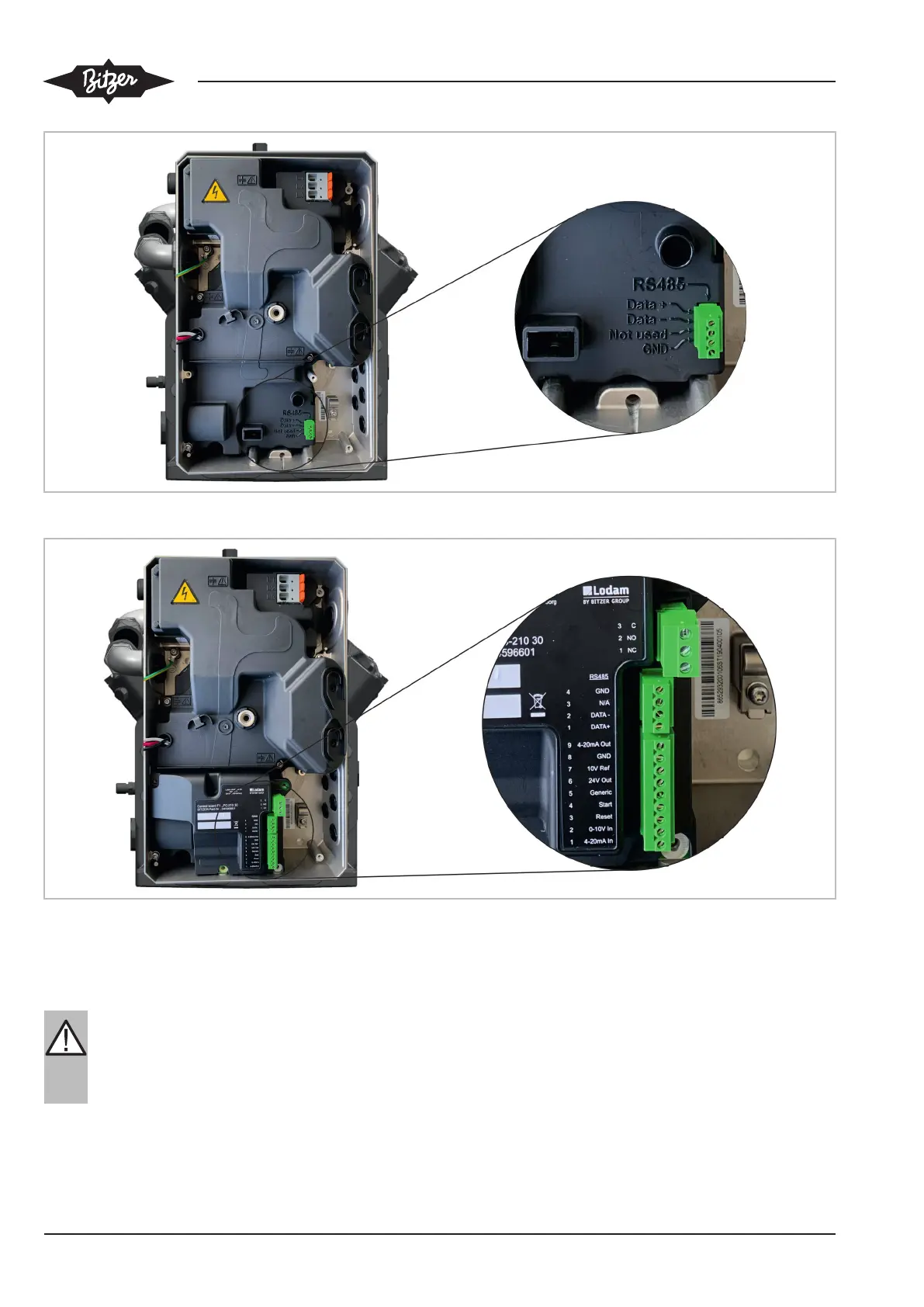

Fig.5: CF sans carte de commande pour l’installation dans des groupes de condensation ECOSTAR
Fig.6: CF sans carte de commande pour le raccordement de compresseurs individuels VARISPEED
4.1 Raccords de commande (entrées et sorties)
nouveaux
AVERTISSEMENT
Risque de défaillance du CF!
Ne jamais appliquer une tension supérieure à
24V au bornier X101, même pas pour un
contrôle!
• Couples de serrage des raccords de commande:
0,3Nm
• Les borniers X101 et X102 ne sont disponibles qu’en
combinaison avec la carte de commande (BITZER
No. pièce 35496601 ou 343596602). Pour faire fonc-
tionner le CF dans des groupes de condensation, la
carte de commande n’est pas requise.
Câbler le bornier X101 conformément au schéma
de principe (voir chapitre Schéma de principe, page
44).
• Raccorder le régulateur (B3) aux bornes 1 et 8 ou 2
et 8. Utiliser pour cela des câbles blindés.
