KB-206-210
Bei Montage des ECOLITE Verflüssigungssatzes auf
Konsolen muss die Aufstellungsfläche unter den vier
seitlichen Befestigungspunkten mindestens 6 x 6 cm
betragen. Drei Konsolen verwenden (rechts, mittig und
links), wovon die Mittlere nicht mit dem Gerät ver-
schraubt sein muss.
HINWEIS
Bei Aufstellung in Bereichen, an denen extreme
Windlasten auftreten können, Verflüssigungs-
satz immer fest mit dem Untergrund verschrau-
ben!
Bei Dachaufstellung für ausreichenden Blitz-
schutz sorgen!
VORSICHT
Lamellen des Verflüssigers sind scharfkantig!
Schnittverletzungen möglich.
Bei Arbeiten am Verflüssigungssatz: Schutz-
handschuhe tragen.
30 cm
50 cm30 cm
30 cm
200 cm
≥ 30 cm

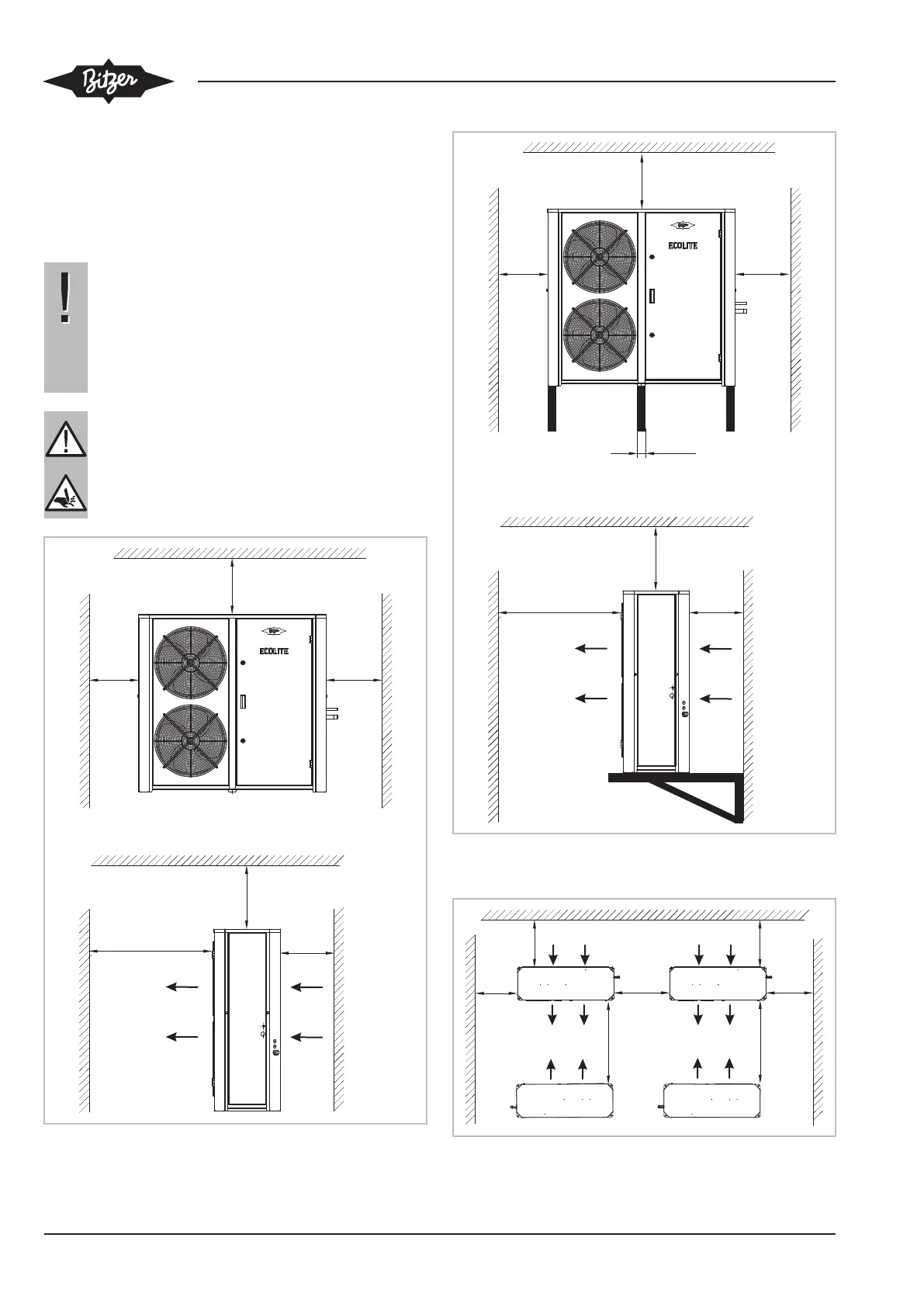

Abb.6: Mindestabstände zu Wand und Decke bei Bodenaufstellung
(Beispiel zeigt LHL5E/ .. )
25 cm
50 cm25 cm
30 cm
200 cm
≥ 25 cm
≥ 6 cm
Abb.7: Mindestabstände zur Wand und Decke bei Montage auf einer
Konsole (Beispiel zeigt LHL5E/ ..)
≥ 100 cm
30 cm
≥ 30 cm
50 cm
≥ 30 cm
≥ 300 cm
≥ 300 cm
Abb.8: Mindestabstände bei Aufstellung mehrerer Verflüssigungssät-
ze
