KB-206-2 91
25 cm
50 cm25 cm
30 cm
200 cm
≥ 25 cm
≥ 6 cm

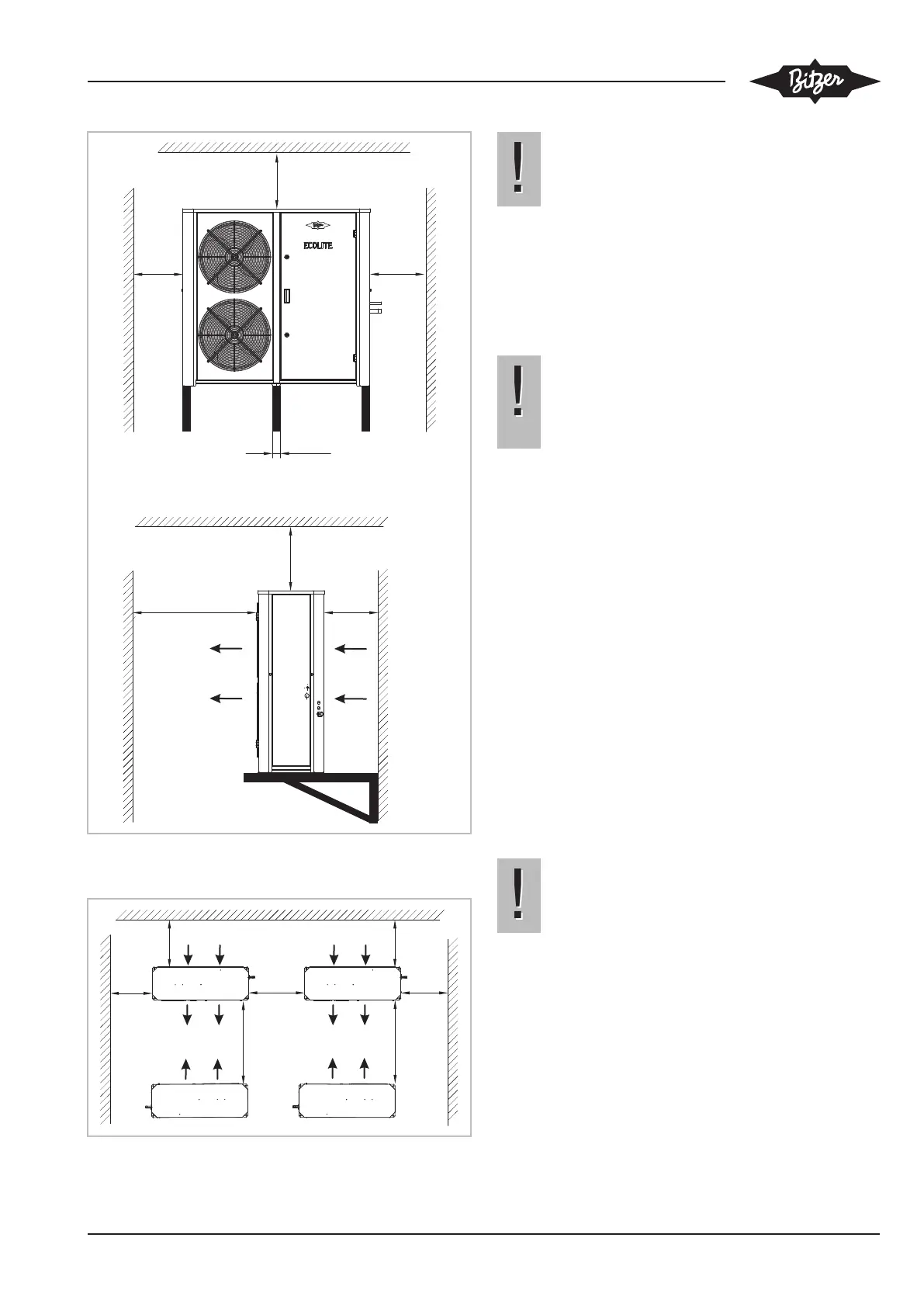

Fig.7: Distances minimales au mur et au plafond en cas de montage
sur une console (l’exemple montre le modèle LHL5E/ ..)
≥ 100 cm
30 cm
≥ 30 cm
50 cm
≥ 30 cm
≥ 300 cm
≥ 300 cm
Fig.8: Distances minimales en cas de montage de plusieurs groupes
de condensation
AVIS
Éviter tout court-circuit dans le flux d’air ou tout
obstacle sur le trajet du flux d’air des ventila-
teurs de condenseur!
6.3 Conduites
La longueur des conduites doit être maintenue aussi
courte que possible afin de minimiser les pertes de
pression ainsi que la quantité de fluide frigorigène pré-
sente dans le système de tuyauterie.
AVIS
Pendant les travaux de brasage effectués sur la
conduite du gaz d’aspiration, protéger le trans-
metteur de basse pression contre la surchauffe
(120°C max.)!
6.4 Intégration du groupe de condensation dans
l’installation frigorifique
Si le groupe de condensation ECOLITE est placé au-
dessus de l’évaporateur, la conduite d’aspiration doit
être conçue en conséquence. Si la conduite du gaz
d’aspiration est longue ou si plusieurs évaporateurs
sont installés, il est vivement recommandé d’utiliser le
séparateur d’huile disponible en option ainsi qu’un
contrôle d’huile (OLC-K1).
En cas d’emploi d’un LHL5E avec une seule culasse
avec régulation de puissance, la conduite d’aspiration
doit être exécutée de telle façon que le retour d’huile
soit garanti à la puissance minimale de 50%. Il est
conseillé d’utiliser un contrôle de niveau d’huile.
Si le groupe de condensation ECOLITE est placé en
dessous de l’évaporateur, il faut prévoir un sous-refroi-
disseur supplémentaire (exemple voir figure 10, page
92).
AVIS
L’utilisation d’une vanne magnétique dans la
conduite de liquide est vivement recomman-
dée!
