6.2 Installer le groupe de condensation
Le lieu d’emplacement doit être suffisamment solide,
plan et résistant aux vibrations. Les distances mini-
males par rapport aux surfaces de délimitation fixes
doivent être respectées. Éviter tout court-circuit dans le
flux d’air ou tout obstacle sur le trajet du flux d’air des
ventilateurs de condenseur!
Prendre en compte la charge minimale et la charge
maximale lors de la conception d’installations. Procéder
à la mise en place du réseau de tuyauterie et de la
conduite ascendante de façon analogue aux règles
connues pour les centrales frigorifiques. En cas d’utili-
sation en conditions extrêmes (par ex. atmosphère
agressive, températures extérieures basses, etc.),
consulter BITZER.
Prendre en compte l’accessibilité pour les travaux d’en-
tretien et de maintenance!
En cas de montage du groupe de condensation ECO-
LITE sur des consoles, la surface d’installation sous les
quatre points de fixation latéraux doit être d’au moins 6
x 6cm. Utiliser trois consoles (à droite, au milieu et à
gauche), celle du milieu n’ayant pas besoin d’être vis-
sée au dispositif.
AVIS
En cas d’installation dans une zone où des
vents forts sont susceptibles de survenir, tou-
jours visser fermement le groupe de condensa-
tion sur la base!
En cas de mise en place sur un toit, garantir
une protection suffisante contre la foudre!
ATTENTION
Les ailettes du condenseur affichent des arêtes
vives!
Risque de coupures.
En cas de travaux sur le groupe de condensa-
tion: porter des gants de protection.
30 cm
50 cm30 cm
30 cm
200 cm
≥ 30 cm

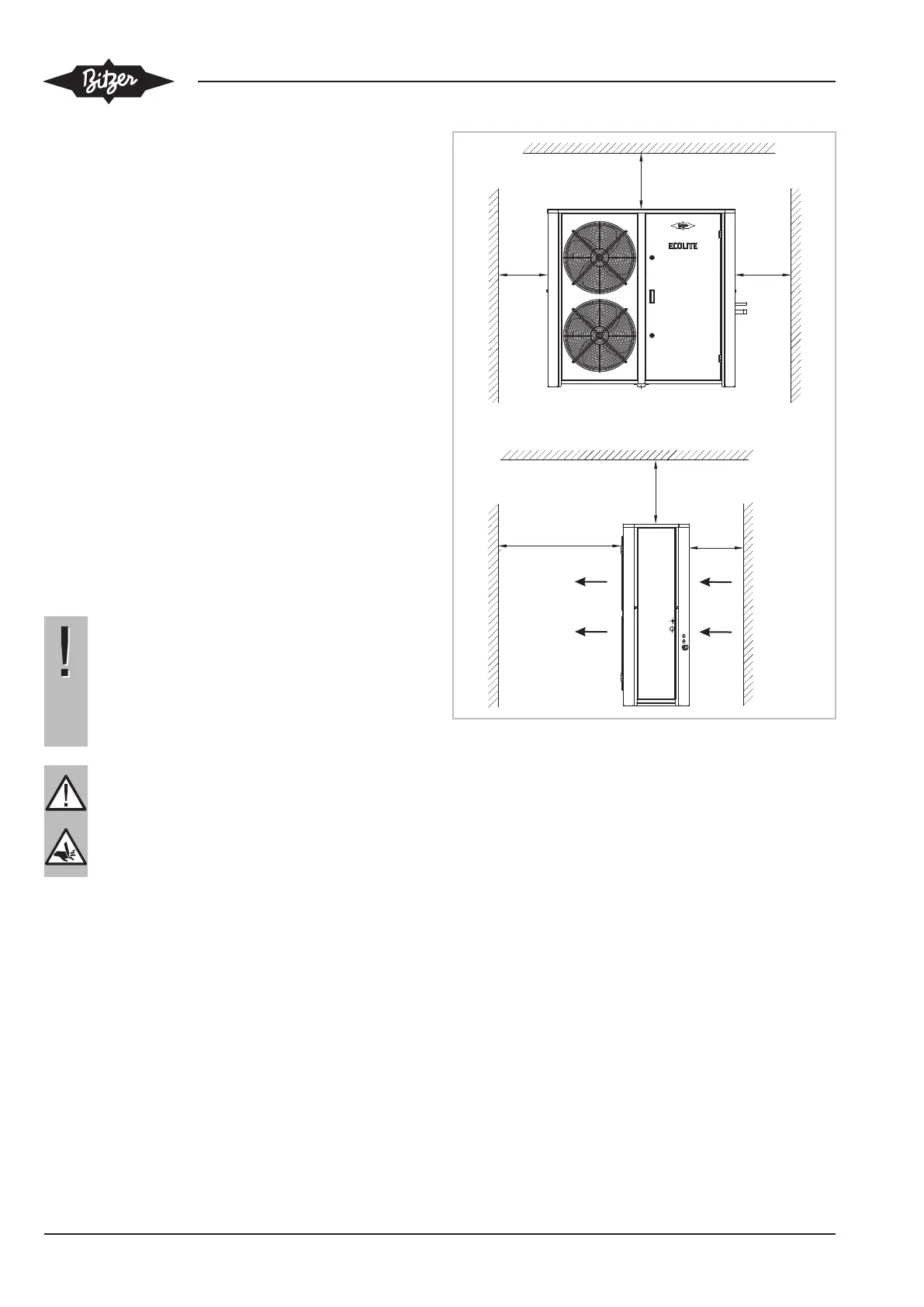

Fig.6: Distances minimales au mur et au plafond en cas de montage
au sol (l’exemple montre le modèle LHL5E/ .. )
