HINWEIS
Ein Kurzschluss der Luftströmung oder Hinder-
nisse im Luftstrom der Verflüssigerventilatoren
vermeiden!
6.3 Rohrleitungen
Die Länge der Rohrleitungen muss so kurz wie möglich
gehalten werden, um Druckverluste zu minimieren und
die im Rohrleitungssystem vorhandene Kältemittelmen-
gemenge so gering wie möglich zu halten.
HINWEIS
Während Lötarbeiten an der Sauggasleitung
Niederdruckmessumformer vor Überhitzung
(max. 120°C) schützen!
6.4 Einbindung des Verflüssigungssatzes in die
Kälteanlage
Wenn der ECOLITE Verflüssigungssatz oberhalb des
Verdampfers positioniert wird, ist die Saugleitung ent-
sprechend auszuführen. Bei langer Saugleitung oder
mehreren Verdampfern ist der optional erhältliche Öl-
abscheider und eine Ölüberwachung (OLC-K1) drin-
gend zu empfehlen.
Bei Einsatz eines LHL5E mit nur einer leistungsgere-
gelten Zylinderbank ist die Saugleitung so auszuführen,
dass bei der Mindestleistung von 50% die Ölrückfüh-
rung gewährleistet ist. Eine Ölniveauüberwachung wird
empfohlen.
Wenn der ECOLITE Verflüssigungssatz unterhalb des
Verdampfers positioniert wird, sollte ein zusätzlicher
Unterkühler vorgesehen werden (Beispiel siehe Abbil-
dung 10, Seite 11).
HINWEIS
Ein Magnetventil in der Flüssigkeitsleitung wird
dringend empfohlen!

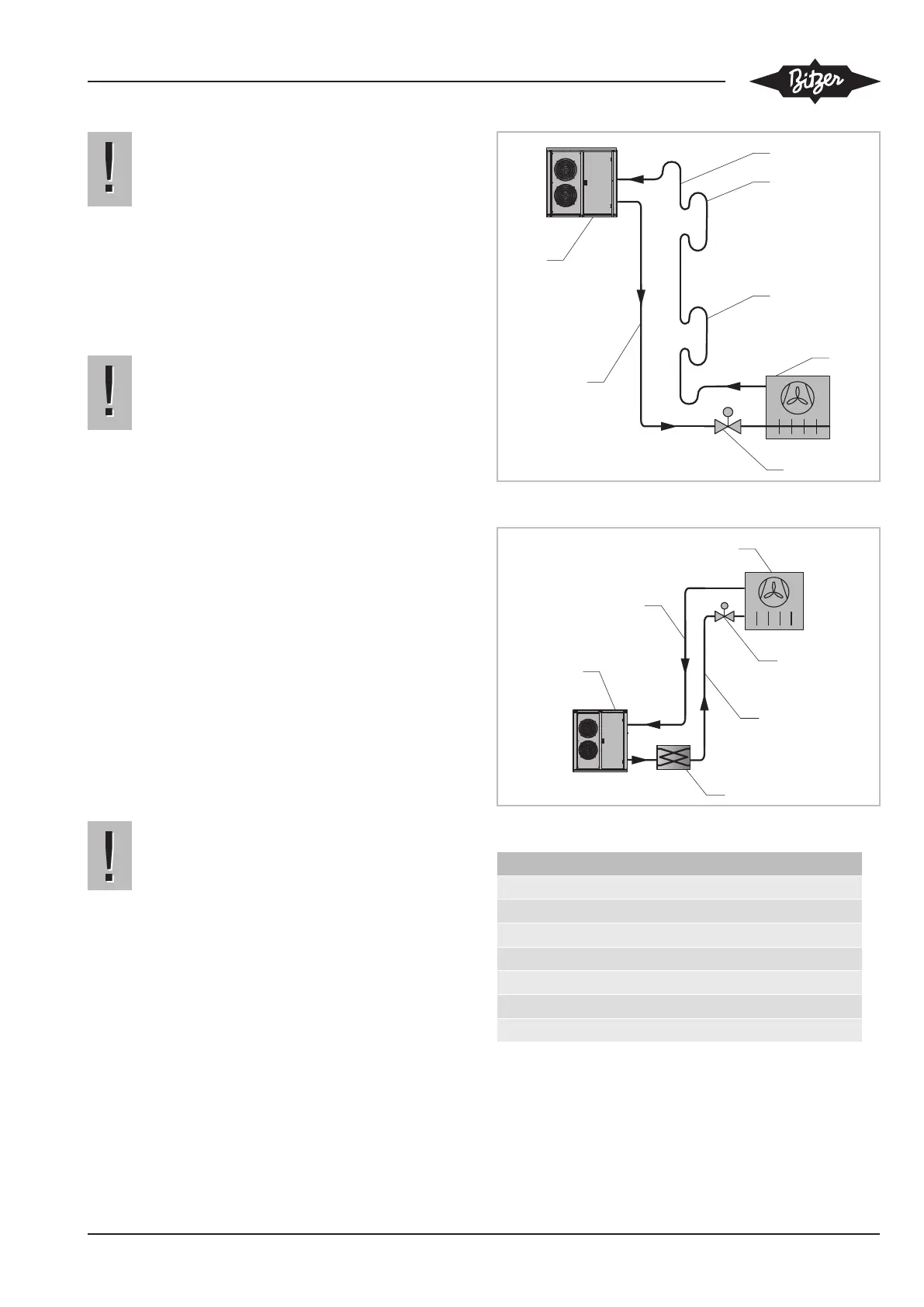

Abb.9: ECOLITE Montage oberhalb des Verdampfers
Abb.10: ECOLITE Montage unterhalb des Verdampfers
Anschlusspositionen
1 ECOLITE Verlüssigungssatz
2 Verdampfer
3 Zusätzlicher Unterkühler
4 Expansionsventil
5 Flüssigkeitsleitung
6 Sauggasleitung
7 Ölhebebogen
Tab.3: Anschlusspositionen
