KB-206-2 89
6 Montage
6.1 Transporter le groupe de condensation
À la livraison, le groupe de condensation est vissé à la
palette. Dévisser ces raccords à vis!
Possibilités de transport recommandées:
• Passer des sangles de levage sous le groupe de
condensation et le soulever à l’aide d’une grue. Tenir
compte du déplacement irrégulier du centre de gravi-
té!
• Aux quatre points de suspension de charge, fixer
soit des boulons à œil, soit des rails à l’aide de vis
(M8). La longueur de filetage des boulons à œil et
des vis pouvant être vissée ne doit pas dépasser
30mm; dans le cas contraire, le condenseur pour-
rait être endommagé! Les boulons à œil, les vis et
les rails ne sont pas compris dans la livraison. Puis
soulever le groupe de condensation, soit à l’aide de
sangles de levage avec une grue ou un chariot élé-
vateur, soit à la main directement au niveau des
rails.

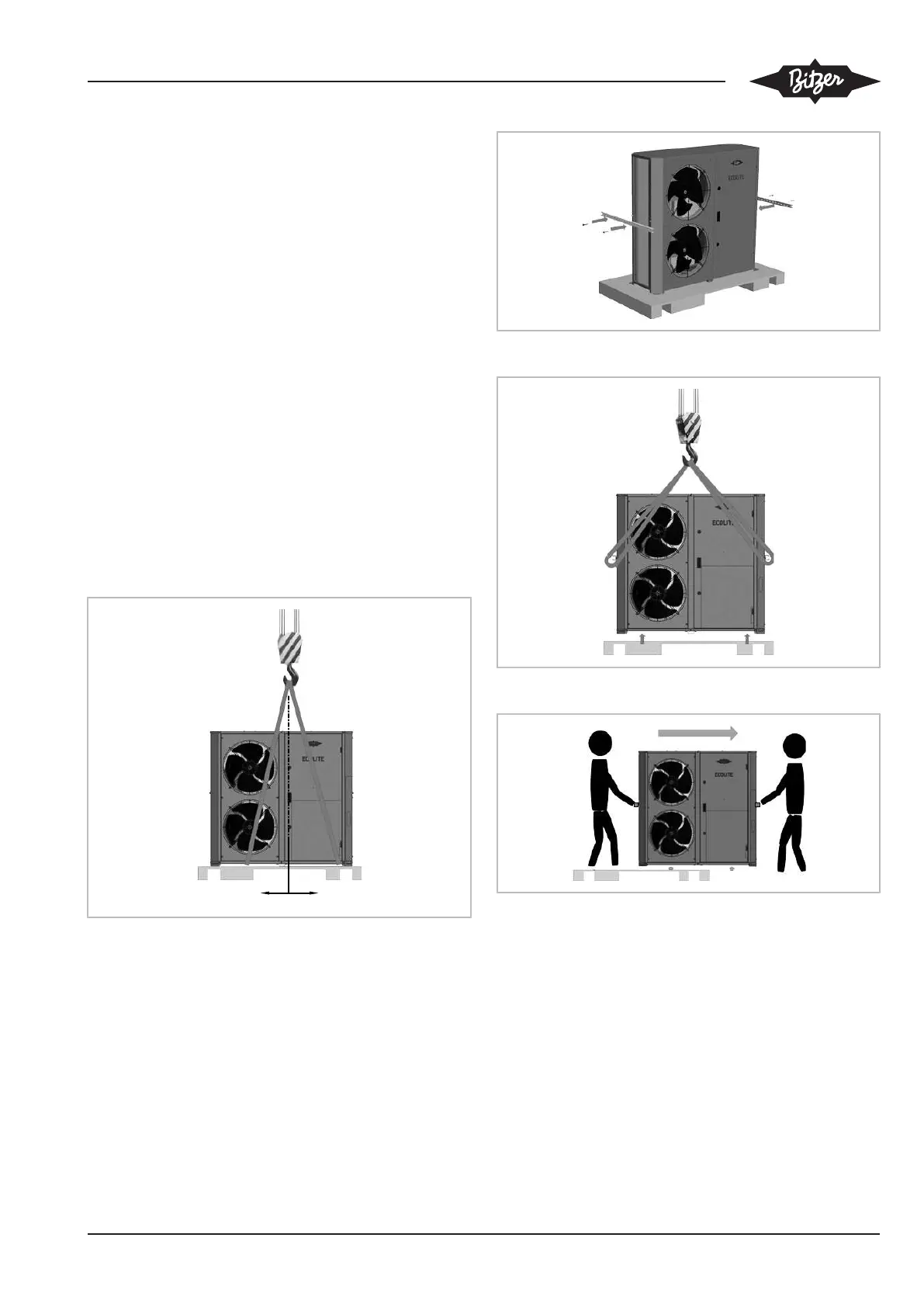

Fig.2: Soulever au niveau des sangles de transport à l’aide d’une
grue, X = centre de gravité
Fig.3: Fixer les rails de transport
Fig.4: Soulever avec une grue au niveau des rails de transport
Fig.5: Soulever à la main au niveau des rails de transport
6.1.1 Sécurités de transport pour groupes de
condensation
Pour éviter des dégâts lors du transport des groupes
de condensation, ces derniers sont livrés avec des fixa-
tions de transport bloquant les amortisseurs de vibra-
tions des compresseurs. Ces fixations doivent absolu-
ment être retirées après le montage et avant le début
du fonctionnement. Voir à ce sujet les instructions de
service du compresseur KB-104.
