KB-206-212
6.5 Anschlüsse und Maßzeichnung
1
ØB
ØA
Y
X
648 80648
46
63
12
C
403
F
449
5
4
11
M8
11
M8
1253
12
M20
13
446 459
14

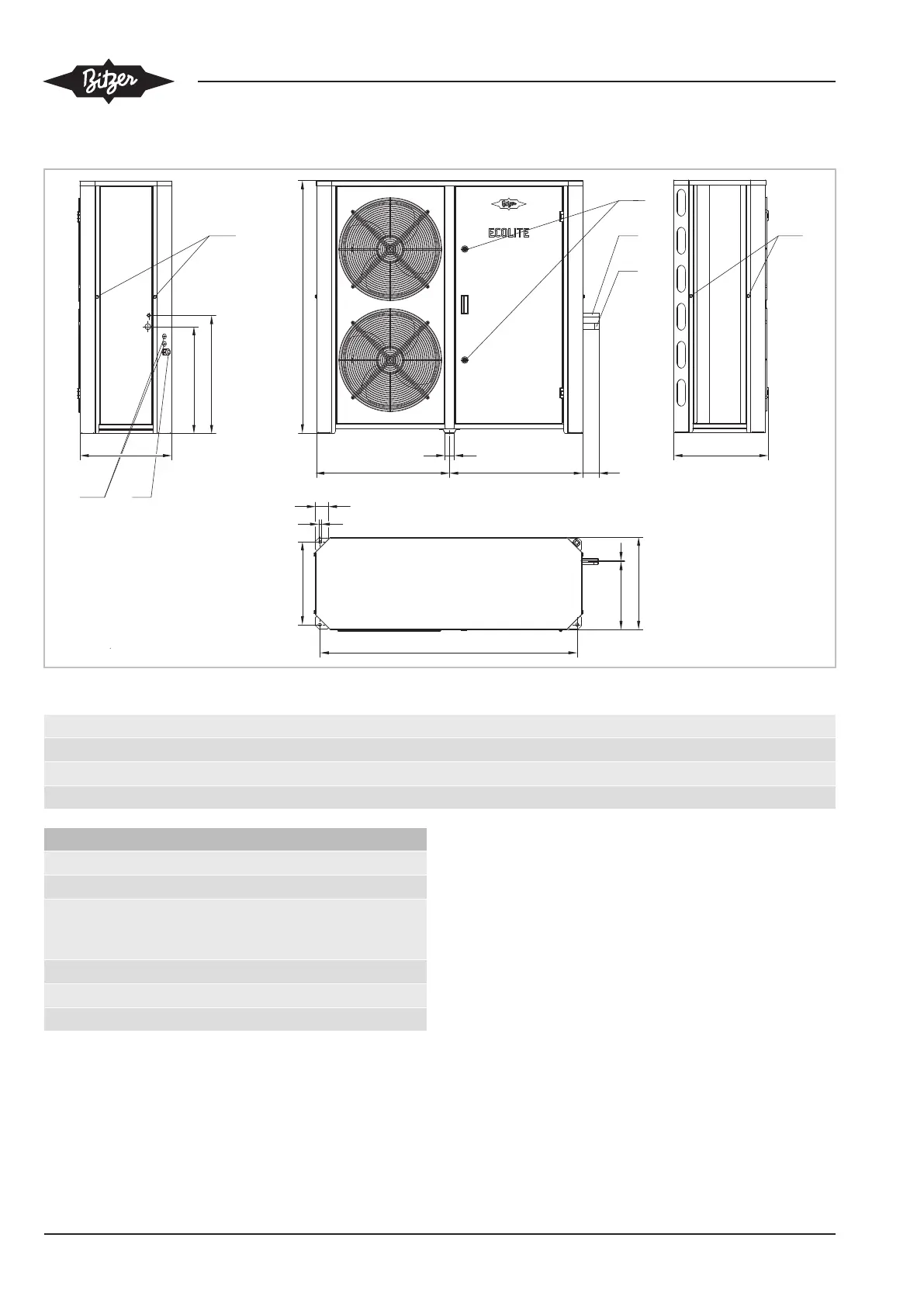

Abb.11: Anschlusspositionen (Beispiel zeigt LHL5E/4FES-3Y .. LHL5E/4CES-6Y)
Typ ØA ØB C F X Y
mm mm mm mm mm mm
LHL3E/2EES-2Y .. LHL3E/2CES-3Y 22 12 830 334 520 568
LHL5E/4FES-3Y .. LHL5E/4CES-6Y 28 16 1230 332 520 575
Anschlusspositionen
1 Kältemitteleintritt (Sauggasleitung)
4 Kältemittelaustritt (Flüssigkeitsleitung)
11 Lastaufnahmepunkte (Maximale ein-
schraubbare Gewindelänge der Schrauben
oder Einschraubösen: 30 mm)
12 Stopfen für Kabelverschraubung
13 Kabelverschraubung (für Kabel Ø 9-17 mm)
14 Türschloss (Schlüssel liegt bei)
Tab.4: Anschlusspositionen
