103SH-510-1

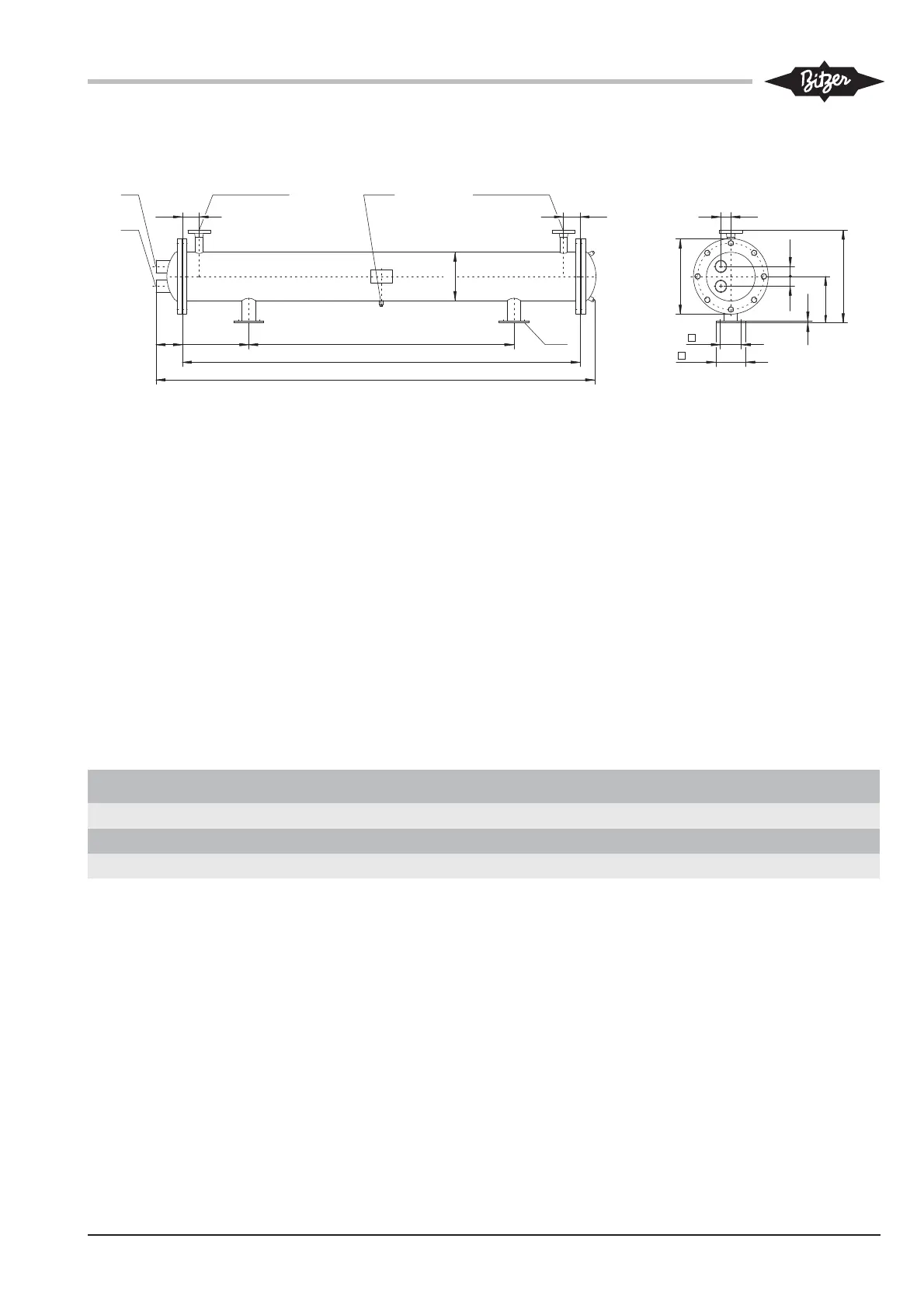

Maßzeichnung

Anschluss-Positionen

1 Kältemittel-Eintritt

2 Kältemittel-Austritt

3 Kühlmedium-Eintritt

4 Kühlmedium-Austritt

5–

6–

7–

8–

9 Ölablass

Anschluss 1 und 2:

Flansch nach EN 1092-1711 und Nut

nach DIN 2512

Abmessungen

Dimensional drawing

Connection positions

1 Refrigerant inlet

2 Refrigerant outlet

3 Coolant inlet

4 Coolant outlet

5–

6–

7–

8–

9 Oil drain

Connection 1 and 2:

Flange according to EN 1092-1711

and groove according to DIN 2512

Dimensions

Croquis coté

Position des raccords

1 Entrée de fluide frigorigène

2 Sortie de fluide frigorigène

3 Entrée de fluide caloporteur

4 Sortie de fluide caloporteur

5–

6–

7–

8–

9 Vidange d'huile

Raccord 1 et 2:

Bride suivant EN 1092-1711 et rainure

suivant DIN 2512

Dimensions

Ø D

7 5

A 1

Ø 1 5

D N 2 5 / P N 4 0 N

R 1 / 2

E 1

1 3 5

9 5

D N 2 5 / P N 4 0 N

AA1B CØ DEE1H I S X 3 4

OW160A(C) 1650 1500 220 300 114 30 – 1000 250 150 85 R 1 R 1

OW290A(C) 1668 1500 220 340 140 35 – 1000 250 170 100 R 1 1/2 R 1 1/2
