2.2 Verdichtungsvorgang
V
i
-Regelung
Bei Schraubenverdichtern erfolgt der
Verdichtungsvorgang im Gleichstrom.
Dabei wird das angesaugte Gas bei
axialer Förderung in der sich stetig
verkleinernden Zahnlücke kompri-
miert. Das verdichtete Gas wird dann
durch ein Austrittsfenster ausgescho-
ben, dessen Größe und Form das
sog. "eingebaute Volumenverhältnis
(V
i
)" bestimmt. Diese Kenngröße
muss in einer definierten Beziehung
zum Massenstrom und Arbeitsdruck-
Verhältnis stehen, um größere Wir-
kungsgradverluste durch Über- oder
Unterkompression zu vermeiden.
Die Austrittsfenster sind bei BITZER-
Schraubenverdichtern für besonders
breite Anwendungsbereiche ausge-
legt. Es werden dabei zwei Varianten
pro Verdichtergröße unterschieden:
• OSK-Modelle für Klima- und
Normalkühlung
• OSN-Modelle für Tiefkühlung
Mit Blick auf hohe Wirtschaftlichkeit
und Betriebssicherheit ist ein Teil des
Auslass-Kanals in den Regelschieber
integriert, wodurch eine V
i
-Regelung
bei Teillast erreicht wird. Dabei bleibt
das innere Volumenverhältnis (V
i
) bis
2.2 Compression process
V
i
-Control
With screw compressors the compres-
sion process is of the co-current style.
In an axial flow suction gas is com-
pressed in continuously reduced pro-
file gaps. This high pressure gas is
then released through a discharge
port which size and geometry deter-
mine the so called "internal volume
ratio" (V
i
). This value must have a
defined relationship to the mass flow
and the working pressure ratio, to
avoid efficiency losses due to over- or
under-compression.
The discharge ports of BITZER screw
compressors are designed for espe-
cially wide application ranges. These
are distinguished by two variations
per compressor size:
• OSK-Models for high- and medium
temperature
• OSN-Models for low temperature
In view of high efficiency and opera-
tional safety a part of the discharge
port is integrated into the control slid-
er which enables a V
i
control at part
load conditions. Due to this the inter-
nal volume ratio (V
i
) practically re-
mains constant down to approximately
70% part load. It is further reduced
2.2 Processus de compression
Régulation V
i
Dans le cas des compresseurs à vis, le
processus de compression s'effectue en
flux continu. Ainsi, les gaz aspirés sont
véhiculés axialement et comprimés dans
les interstices entre les profils qui se ré-
duisent progressivement. Les gaz compri-
més sont refoulés ensuite par une fenêtre
de sortie dont la taille et la forme détermi-
nent le "rapport de volume intégré" (V
i
).
Ce paramètre doit être en relation directe
avec le flux de masse et le rapport des
pressions de travail afin d'éviter des per-
tes de rendement trop importantes par
sur – ou sous-compression.
Les fenêtres de sortie des compresseurs
à vis BITZER sont définies pour des
plages d'application très larges. Il faut dis-
tinguer entre deux variantes par taille de
compresseur:
• Modèles OSK pour conditionnement
d'air et réfrigération.
• Modèles OSN pour basses tempéra-
tures
En vue d'obtenir un rendement et une
sécurité de fonctionnement élevés, une
partie du canal de sortie est intégrée
dans le tiroir de régulation ce qui permet
une régulation V
i
en charge réduite.
Jusqu'à 70% de charge, le rapport de
12 3
4
p
1
p
i
p
2
5
p
12 3
p
1
p
2
5
p
0° 360° 0° 360°
p
ECO
ECO

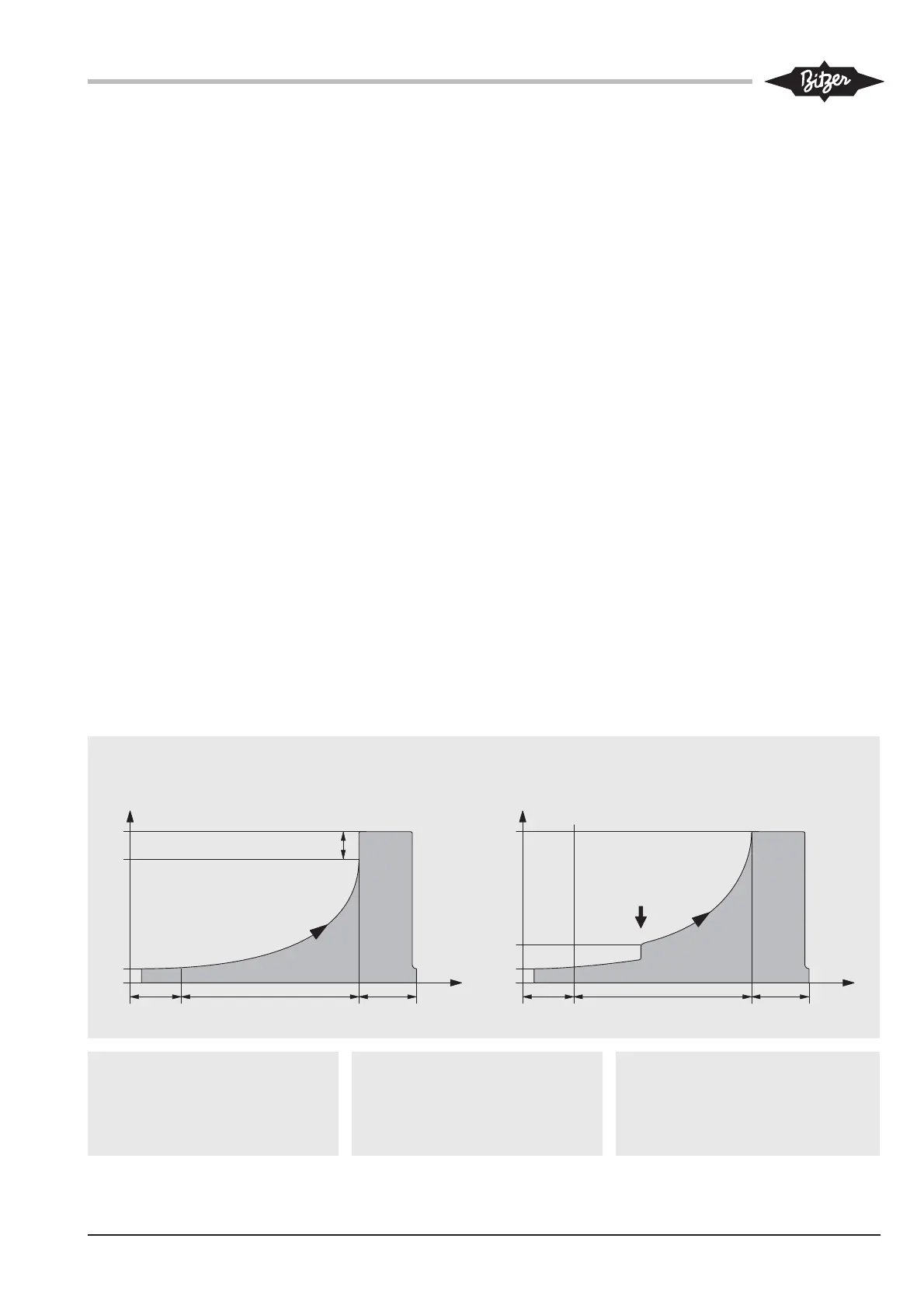

Abb. 1 Arbeitsprozess bei Standard- und
ECO-Betrieb
Fig. 1 Working process with standard
and ECO operation
Fig. 1 Processus de travail en fonctionne-
ment standard et avec ECO
1 Ansaugen
2 Verdichtungsvorgang
3 Ausschieben
4 Unterkompression
– abhängig von Betriebsbedingung
5 Drehwinkel des Hauptläufers
1 Suction
2 Compression process
3 Discharge
4 Under-compresson
– depending on operating conditions
5 Male rotor angle position
1 Aspiration
2 Processus de compression
3 Refoulement
4 Sous-compression – dépendant
des conditions de fonctionnement
5 Ecart angulaire du rotor principal
Standard-Betrieb
Standard operation
Fonctionnnement standard
ECO-Betrieb
ECO operation
Fonctionnement ECO
