9.3 Leistungsdaten eines Verdich-
ters mit der BITZER Software
ermitteln
• Hauptmenü OFFENE SCHRAUBEN
auswählen.
•V
ERDICHTERTYP auswählen.
• Gewünschte Betriebsbedingungen
auswählen:
-KÄLTEMITTEL
und bei R404A und
R407C B
EZUGSTEMPERATUR (T
AU-
PUNKT oder MITTELTEMPERATUR
),
-V
ERDAMPFUNG(stemperatur),
-V
ERFLÜSSIGUNG
(stemperatur),
- ohne oder
MIT ECONOMISER,
-FLÜSSIGKEITSUNTERKÜHLUNG,
-SAUGGASÜBERHITZUNG oder
SAUGGASTEMPERATUR,
-
NUTZBARE ÜBERHITZUNG,
-D
REHZAHL und
-DRUCKGASTEMPERATUR
•BERECHNEN aufrufen.
Im Fenster ERGEBNISWERTE wird der
ausgewählte Verdichter mit den
Leistungsdaten angezeigt
(Abb. 27).
•A
USGABE der Daten:
Eingabe von individuellem Text
möglich (3 K
OPFZEILEN).
-A
USGABE AUF DRUCKER mit Einsatz-
grenzen oder
-AUSGABE ALS PDF-DATEI oder
-AUSGABE ALS TEXT-DATEI (ANSI)
9.3 Determine compressor perfor-
mance data using the BITZER
Software
• Select the main menu OPEN DRIVE
SCREWS.
• Select C
OMPRESSOR MODEL.
• Select the desired operating condi-
tions:
-REFRIGERANT
and for R404A and
R407C R
EFERENCE TEMPERATURE
(DEW POINT TEMP. or M
EAN TEMPER
-
ATURE),
-E
VAPORATING
(temperature) SST,
-C
ONDENSING (temperature) SDT,
- without or WITH ECONOMISER,
-LIQUID SUBCOOLING,
-SUCT. GAS SUPERHEAT or SUCTION
GAS TEMPERATURE
,
-U
SEFUL SUPERHEAT,
-SPEED
and
-D
ISCHARGE GAS TEMP(erature).
• Hit CALCULATE.
In the window OUTPUT DATA the
selected compressor with perfor-
mance data is shown (fig. 27).
•E
XPORT (Data output):
Input of individual text possible
(3 H
EAD LINES).
-E
XPORT TO PRINTER with application
limits or
-EXPORT AS PDF-FILE or
-EXPORT AS TEXT-FILE (ANSI)
9.3 Déterminer les données de puis-
sance du compresseur avec le
BITZER Software
• Choisir le menu principal VIS OUVERTES.
• Choisir M
ODÈLE DE COMPRESS.
• Choisir les conditions de fonctionne-
ment desirées:
-FLUIDE FRIGORIGÈNE et en cas R404A
et R407C TEMPÉRATURE DE RÉFÉRENCE
(POINT DE ROSÉE
ou TEMP. MOYENNE
),
-T
EMP. D'
ÉVAPORATION
,
-T
EMP. DE CONDENSATION,
- sans ou
AVEC ÉCONOMISEUR
,
-S
OUS-REFROID. DE LIQUIDE,
-SURCHAUFFE À L'ASPIRATION ou
TEMPÉRATURE DE GAZ ASPIRÉ,
-SURCHAUFFE UTILISABLE,
-V
ITESSE DE ROTATION et
-T
EMP. GAZ CHAUDS (température du
gaz de refoulement).
• Appeler C
ALCULER.
Dans la fenêtre DONNÉES D'ÉDITION
apparaît le compresseur choisi avec
les données de puissance (fig. 27).
•EDITION des données:
L'entrée du texte individuel est pos-
sible (3 LIGNES D’EN-TÊTE).
-EXPORTER POUR IMPRIMER
avec limites
d'application ou
-E
XPORTER COMME FICHIER PDF ou
-E
XPORTER COMME FICHIER TEXTE
(ANSI)

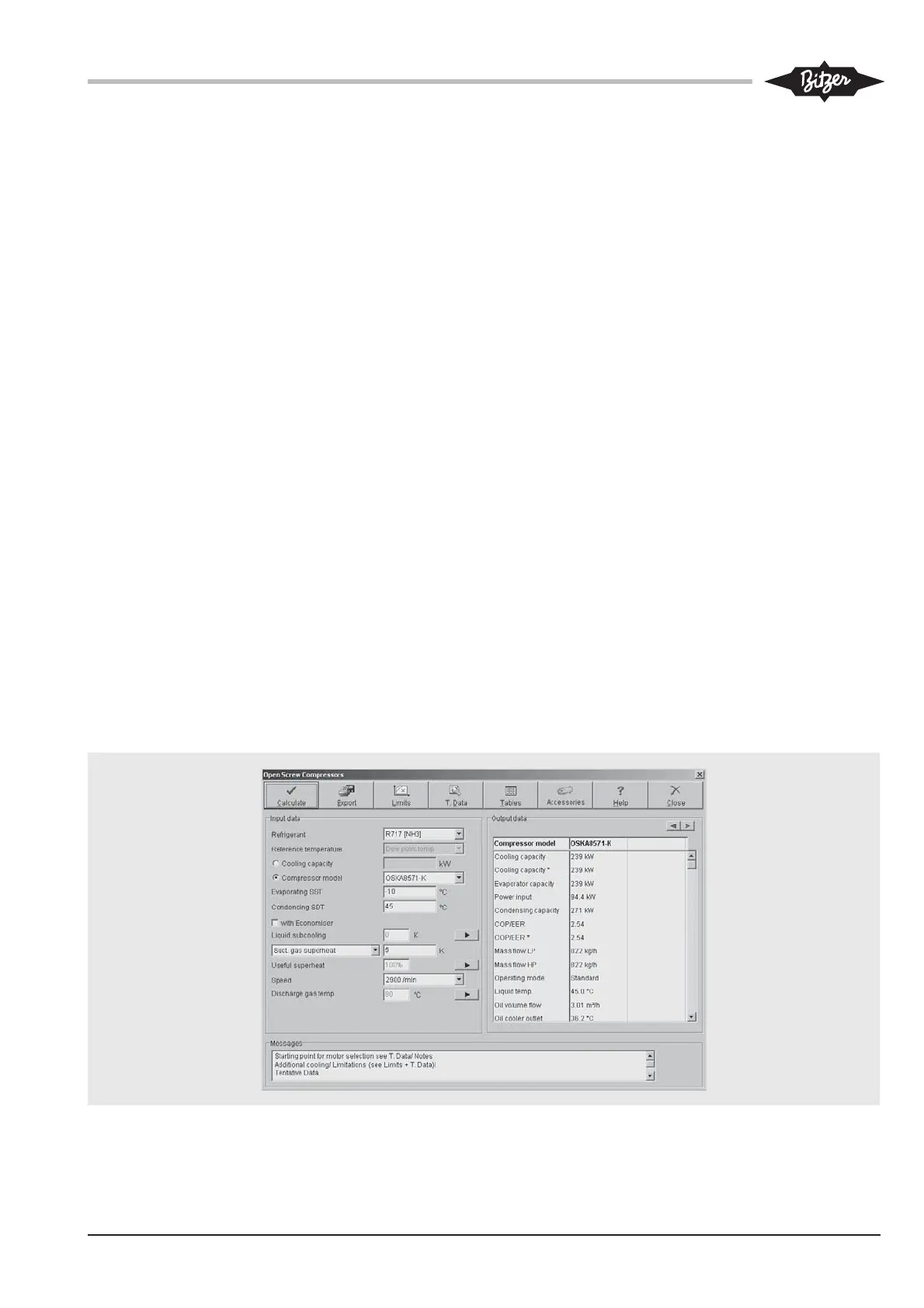

Abb. 27 Beispiel: Leistungsdaten
des ausgewählten Verdichters
OSKA8571-K mit R717 [NH
3
],
Hauptmenü, englische Version
Fig. 27 Example: Performance data of the
selected compressor OSKA8571-K
with R717 [NH
3
], main menu,
english version
Fig. 27 Exemple: Données de puissance du
compresseur choisi OSKA8571-K avec
R717 [NH
3
], menu principal, version
anglaise
