9.2 Select the compressor by
BITZER Software
• Select the main menu O
PEN DRIVE
SCREWS
.
• Type the desired C
OOLING CAPACITY.
• Select desired operating condi-
tions:
-REFRIGERANT and for R404A and
R407C REFERENCE TEMPERATURE
(DEW POINT TEMP.or M
EAN TEMPER-
ATURE),
-E
VAPORATING
(temperature) SST,
-C
ONDENSING
(temperature) SDT,
- without or
WITH ECONOMISER,
-LIQUID SUBCOOLING,
-SUCT. GAS SUPERHEAT or SUCTION
GAS TEMPERATURE,
-U
SEFUL SUPERHEAT,
-S
PEED and
-D
ISCHARGE GAS TEMP(erature).
• Hit C
ALCULATE.
In the window OUTPUT DATA two
selected compressors with perfor-
mance data are shown (fig. 26).
•EXPORT (Data output):
Input of individual text possible
(3 H
EAD LINES).
-E
XPORT TO PRINTER
with application
limits or
-E
XPORT AS PDF-FILE or
-E
XPORT AS TEXT-FILE (ANSI)
9.2 Déterminer le compresseur avec le
BITZER Software
• Choisir le menu principal V
IS OUVERTES.
• Entrer la PUISS. FRIGORIFIQUE desirée.
• Choisir les conditions de fonctionne-
ment desirées:
-FLUIDE FRIGORIGÈNE et en cas R404A
et R407C TEMPÉRATURE DE RÉFÉRENCE
(POINT DE ROSÉE
ou TEMP. MOYENNE),
-T
EMP. D'
ÉVAPORATION,
-T
EMP. DE CONDENSATION
,
- sans ou
AVEC ÉCONOMISEUR
,
-S
OUS
-REFROID. DE LIQUIDE,
-S
URCHAUFFE À L'ASPIRATION ou
TEMPÉRATURE DE GAZ ASPIRÉ,
-SURCHAUFFE UTILISABLE,
-VITESSE DE ROTATION et
-T
EMP. GAZ CHAUDS (température du
gaz de refoulement).
• Appeler CALCULER.
Dans la fenêtre D ONNÉES D ' ÉDITION appa-
raissent deux compresseurs choisis
avec les données de puissance
(fig. 26).
•EDITION des données:
L'entrée du texte individuel est pos-
sible (3 L
IGNES D’EN-TÊTE).
-E
XPORTER POUR IMPRIMER
avec limites
d'application ou
-E
XPORTER COMME FICHIER PDF ou
-E
XPORTER COMME FICHIER TEXTE
(ANSI)
9.2 Verdichter mit der BITZER
Software auswählen
• Hauptmenü O
FFENE SCHRAUBEN
auswählen.
• Gewünschte KÄLTELEISTUNG einge-
ben.
• Gewünschte Betriebsbedingungen
auswählen:
-KÄLTEMITTEL
und bei R404A und
R407C B
EZUGSTEMPERATUR (T
AU-
PUNKT oder MITTELTEMPERATUR
),
-V
ERDAMPFUNG
(stemperatur),
-V
ERFLÜSSIGUNG
(stemperatur),
- ohne oder
MIT ECONOMISER,
-FLÜSSIGKEITSUNTERKÜHLUNG,
-SAUGGASÜBERHITZUNG oder
SAUGGASTEMPERATUR,
-
NUTZBARE ÜBERHITZUNG,
-D
REHZAHL und
-D
RUCKGASTEMPERATUR
•BERECHNEN aufrufen. Im Fenster
ERGEBNISWERTE werden zwei aus-
gewählte Verdichter mit den Leis-
tungsdaten angezeigt (Abb. 26).
•AUSGABE der Daten:
Eingabe von individuellem Text
möglich (3 K
OPFZEILEN).
-A
USGABE AUF D
RUCKER mit
Einsatzgrenzen oder
-A
USGABE ALS PDF-DATEI oder
-A
USGABE ALS TEXT-DATEI (ANSI)

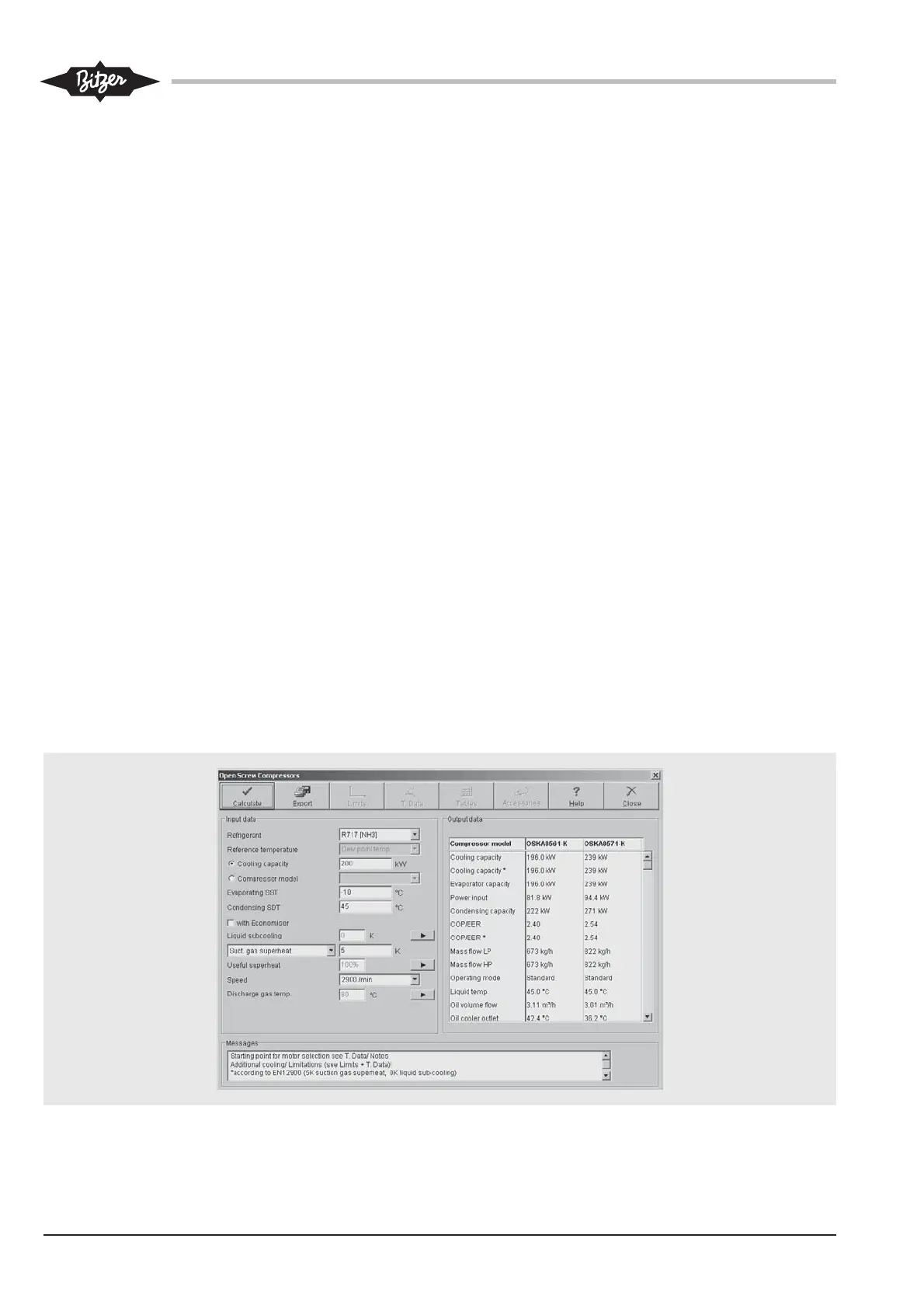

Abb. 26 Beispiel: Verdichterauswahl mit
R717 [NH
3
] und 200 kW,
Hauptmenü, englische Version
Fig. 26 Example: Compressor selection
with R717 [NH
3
] and 200 kW, main
menu, english version
Fig. 26 Exemple: Sélection de compresseurs
avec R717 [NH
3
] et 200 kW, menu
principal, version anglaise
