21SH-510-1
Luftgekühlte Ölkühler Air-cooled oil cooler Refroidisseurs d'huile refroidis à l'air

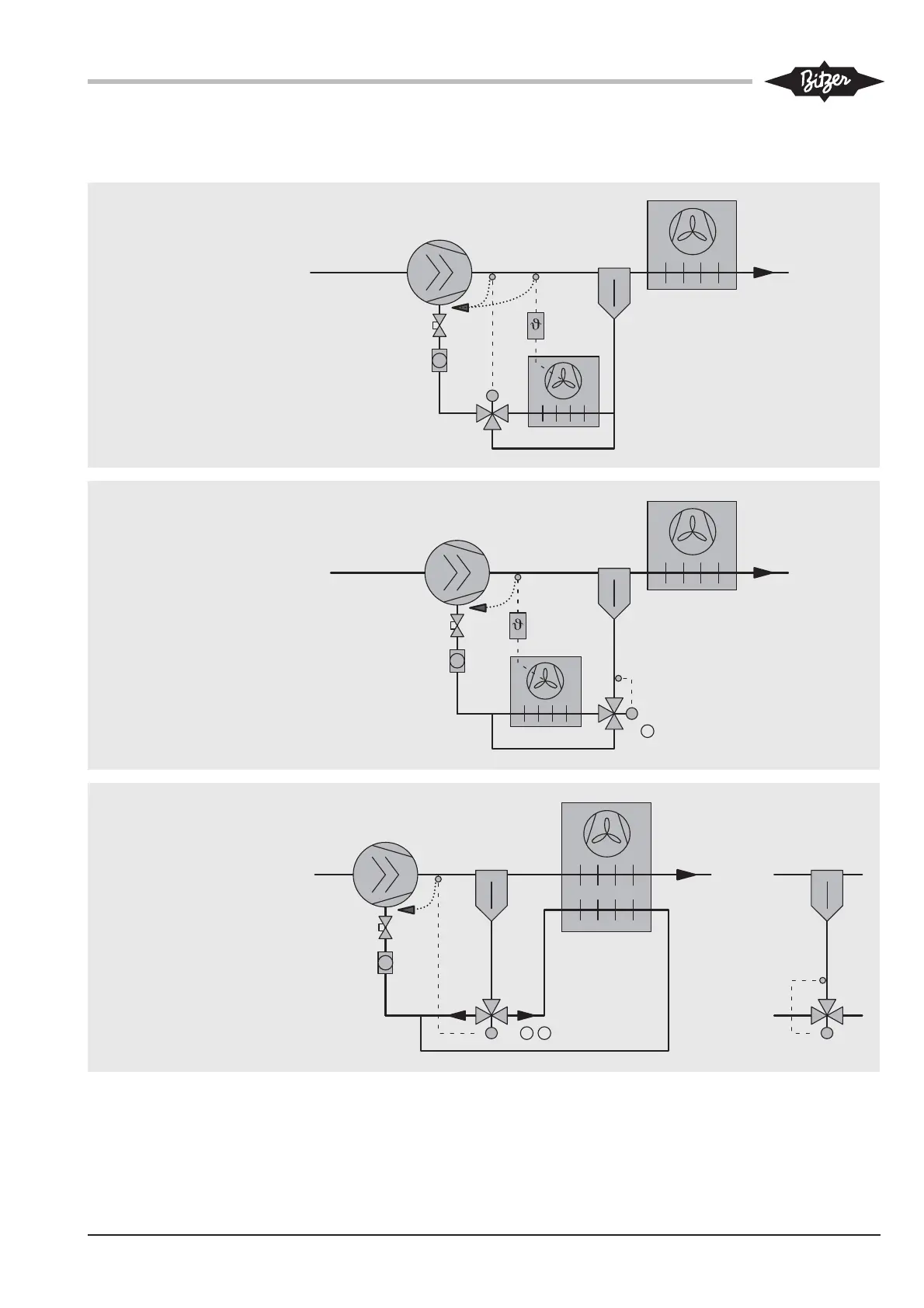

Abb. 9 Beispiel: Luftgekühlte Ölkühler
Kriterien zum Einsatz eines Öl-
Bypassventils siehe Kapitel 4.1
Öl-Bypassventil alternativ mit
integriertem Temperaturfühler
(wie Abbildung B)
Fig. 9 Example: Air-cooled oil cooler
See chapter 4.1 for operating
criteria of an oil bypass valve
Oil bypass valve alternatively
with integral temperature sensor
(as in figure B)
T C
21
T C
o d e r / o r / o u
N H
3
T C
1
N H
3
T C
N H
3
Fig. 9 Exemple: refroidisseurs d'huile refroi-
dis à air
Critères pour l'emploi d'une vanne
de bipasse d'huile, voir chapitre 4.1.
En alternative, vanne de bipasse
d'huile avec sonde de température
intégrée (idem figure B)
A
Öl-Bypassventil mit
Temperatur-Fernfühler
Oil mixing valve with
remote temperature sensor
Vanne de bipasse d'huile
avec sonde de température
à distance
B
Öl-Bypassventil mit integrier-
tem Temperaturfühler
Oil mixing valve with integral
temperature sensor
Vanne de bipasse d'huile
avec sonde de température
intégrée
C
Ölkühler im Verflüssiger-
paket integriert
Oil cooler integrated in
condenser unit
Refroidisseur d'huile intégré
dans le bloc condenseur
