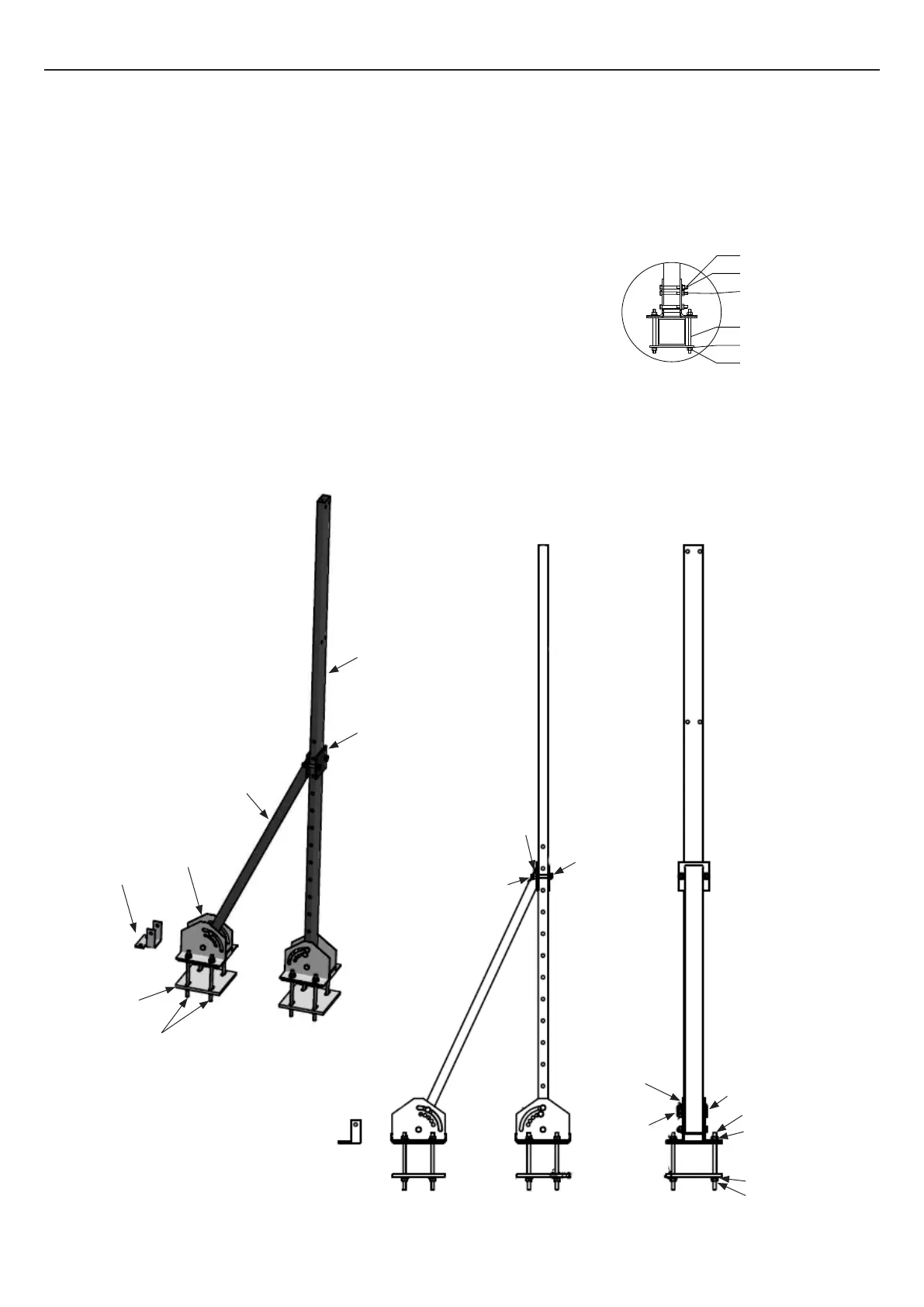

XI - Fixation de la jambe de force pour BT6008
Après avoir installé le tableau BT6008 sur son montant, il est nécessaire d’installer également la
jambe de force livrée an d’apporter plus de stabilité à l’ensemble.
1/ Fixer la jambe de force sur le montant du BT6008 à l’aide de la bride de xation. S’assurer que la
jambe de force soit en parfait contact avec le montant du BT6008.
2/ Fixer le sabot (ou l’équerre de xation*) avec la bride en utilisant
les 4 tiges letées, les rondelles plates et les écrous frein sur le
bras du but de basketball (A). Ne pas serrer intégralement le
sabot an de pouvoir le déplacer le long du but de basketball.
3/ Positionner la jambe de force dans le sabot avec une vis HM10×90, écrou HU M10 frein et rondelle
plate Ø10.
4/ Serrer intégralement le sabot sur le but de basketball.
*l’équerre de xation se xe directement sur le but de basketball à l’aide de 2 vis autoforeuses (non fournies).
