Bodet BT6002 - Branchement Électrique BT6002; Installation BT6002 HF Autonome

6

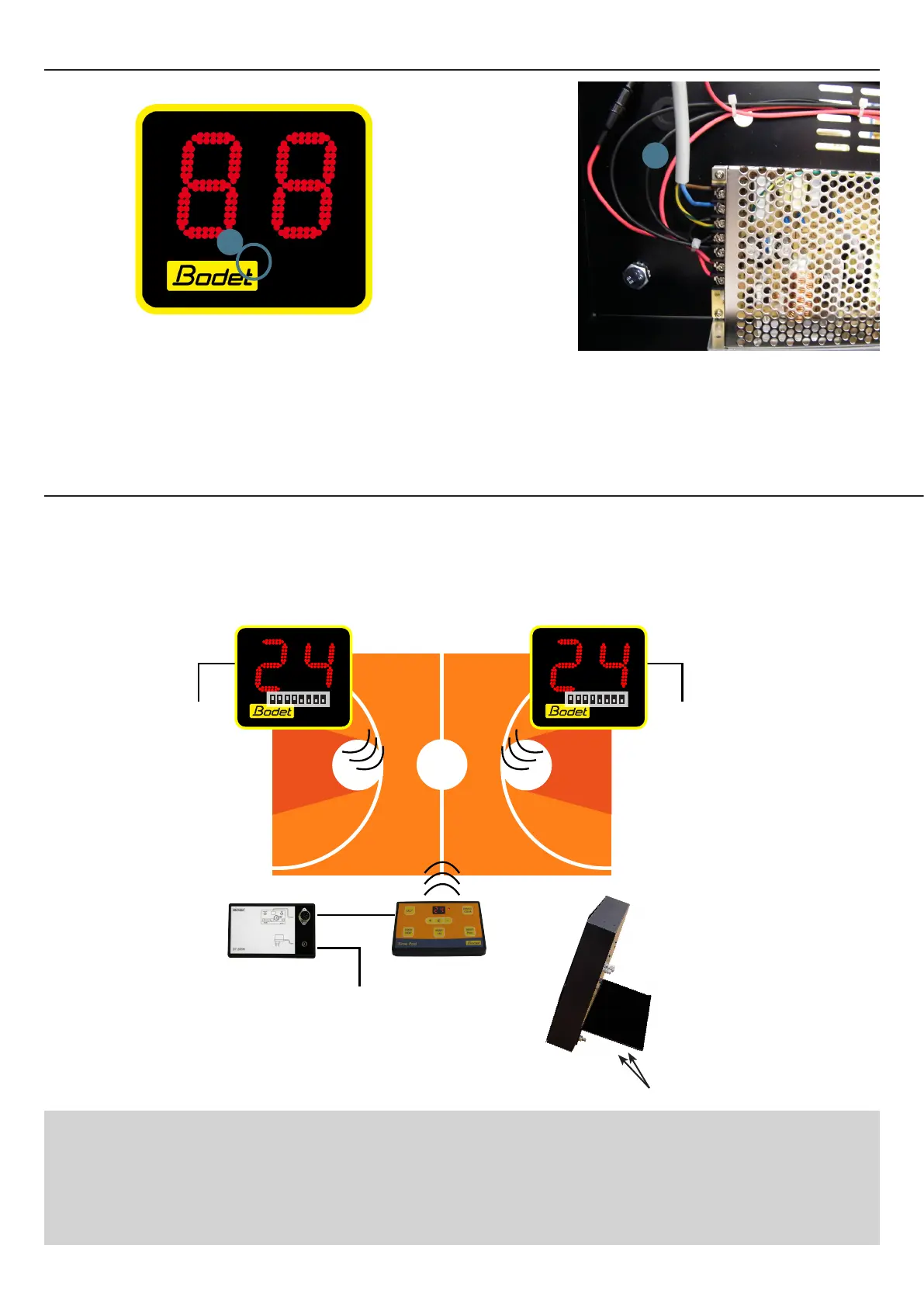

V - Branchement électrique BT6002
1/ Ouvrir toutes les trappes d’accès.
2/ Raccorder l’alimentation 230 V sur le bloc alimentation (A) en faisant passer les ls par le trou
prévu à cet e󰀨et, et attacher les câbles électriques au châssis ceci pour éviter toute traction sur les
borniers (le cable secteur (3x1,5²) n’est pas fourni par BODET).
3/ Les dips sont paramétrés en usine. Vérier qu’ils sont bien paramétrés (voir page 5).
A
A
VI - Installation BT6002 HF autonome
IMPORTANT : solution disponible uniquement avec le pupitre possession en version BT6000.
1/ Brancher le pupitre temps de possession sur la prise DIN du boîtier autonome.
2/ Brancher les alimentations secteur de chaque BT6002 et du boîtier autonome.
Les dips sont paramétrés en usine, vérier qu’ils sont bien paramétrés comme ci-dessous.
1/ Ouvrir les trappes de chaque panneau. Pour ouvrir chaque porte il faut dévisser les 2 vis de
chaque porte.
2/ Les dips 1 à 4 sont toujours vers le bas.
3/ Les dips 5 à 8 sont toujours vers le haut ON ↑.
Pour poser les acheurs au
sol xer le support à l’arrière du
BT6002 avec les 2 vis
Secteur 240V
BT6002 HF autonome
BT6002 HF autonome
Secteur 240V
Secteur
240V
Boîtier autonome
Pupitre temps de
possession
