14

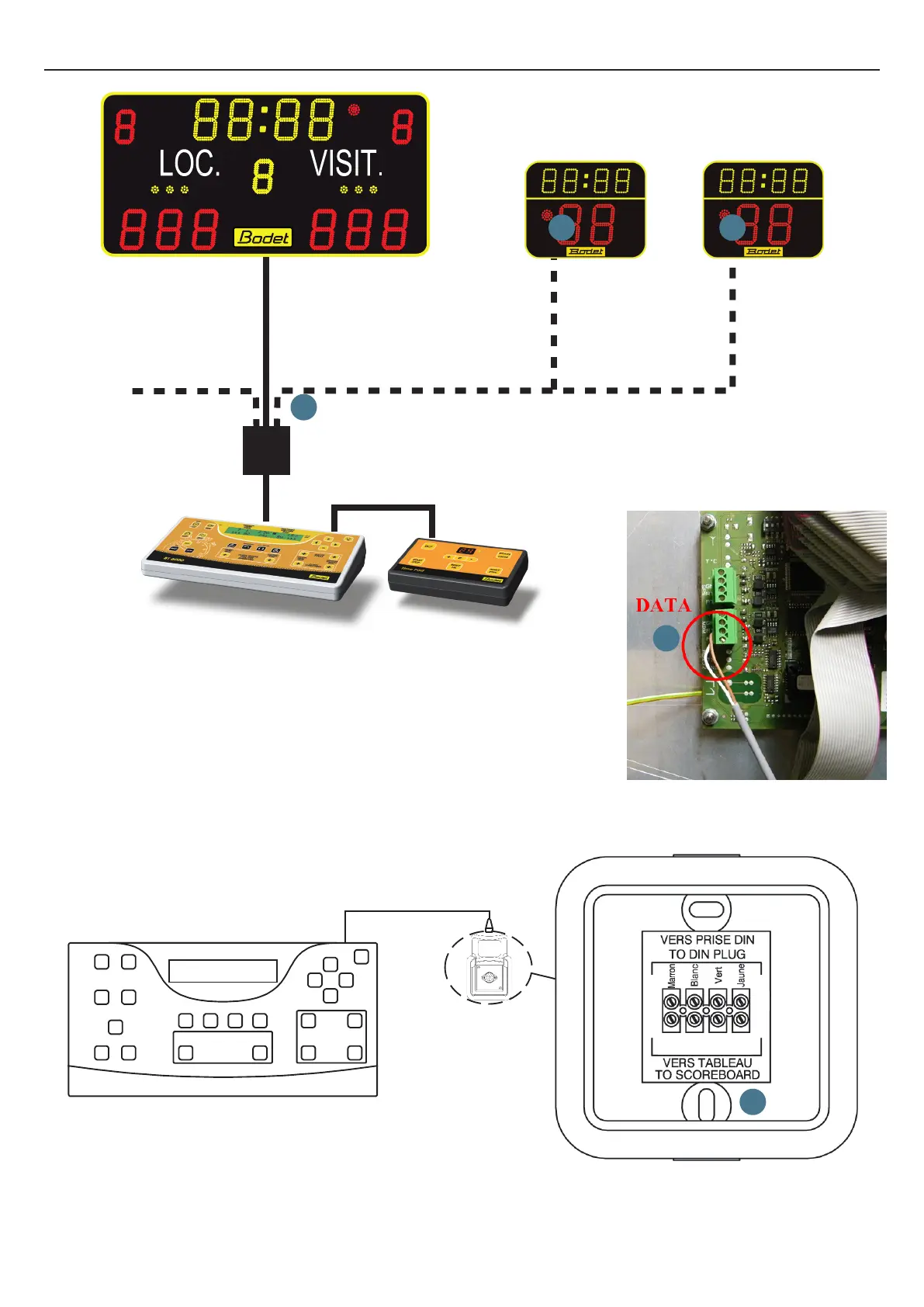

XIV - Liaison laire - version BT6000
1/ Pour une installation avec un ou plusieurs tableaux, brancher un
câble télécom 1 paire 9/10 RT+ et RT- (C) sur chaque tableau.
Brancher l’autre extrémité du câble au boîtier de raccordement (A).
Débrancher le câble modem si nécessaire. Respecter les polarités.
2/ Refermer les trappes d’accès et allumer le(s) tableau(x).
A
Pupitre principal BT6000 Pupitre possession BT6000
Vers autres
tableaux
si nécessaire
BT6000
A A
A
RT-
RT+
GND
V+
A
