XIII - Installation de l’entourage LED rouge et du bandeau LED
jaune
Entourage LED rouge (réf: 915896)
1/ Fixer les six tubes de l’entourage LED rouge via les pattes de xation sur le panneau de basket.
2/ Faire la connection des borniers de chaque élément de l’entourage LED rouge entre eux (A).
Laisser un bornier libre (B).
3/ Brancher le câble avec connecteur de 4m fourni (ls provenant du BT6006-6008
1
) sur le bornier
resté libre (B).
Bandeau LED jaune (réf: 915898)
1/ Fixer les deux tubes du bandeau LED jaune via les pattes de xation sur l’entourage LED rouge.
2/ Faire la connection des borniers de chaque élément du bandeau lumineux entre eux (C). Laisser
un bornier libre (D).
3/ Brancher le câble avec connecteur de 4m fourni (ls provenant du BT6006-6008
1
) sur le bornier
resté libre (D).
1
Le câblage interne du BT6006-6008 est réalisé dans nos ateliers. Pour une identication simple et
rapide lors de l’installation (branchements), les ls sont étiquettés.
AA
A
A
A
A
A
C
C
D
D
B
lg. 800
lg. 800
lg. 800
lg. 500
lg. 800
lg. 800
lg. 500

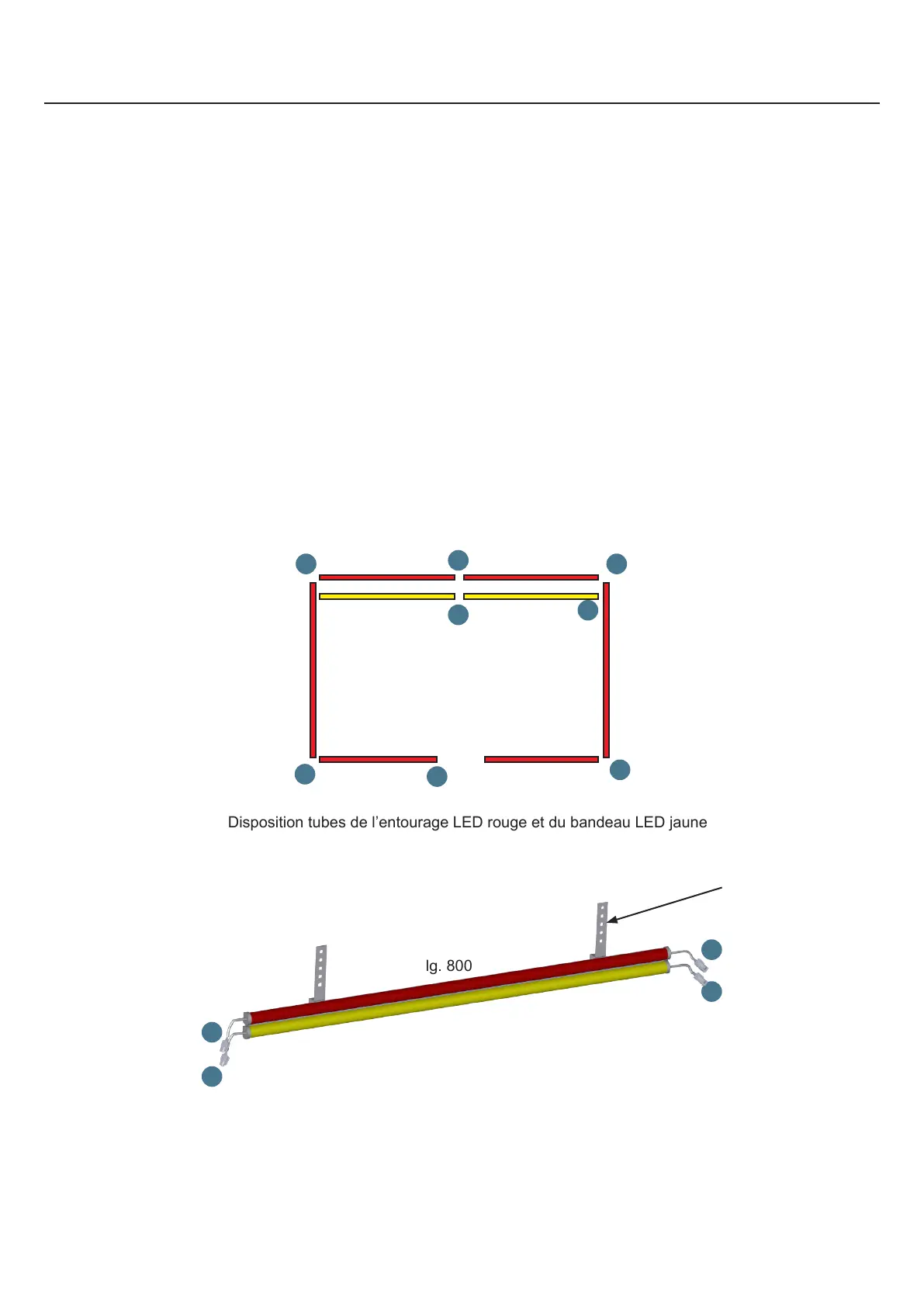

Disposition tubes de l’entourage LED rouge et du bandeau LED jaune
Pattes de xation
