7

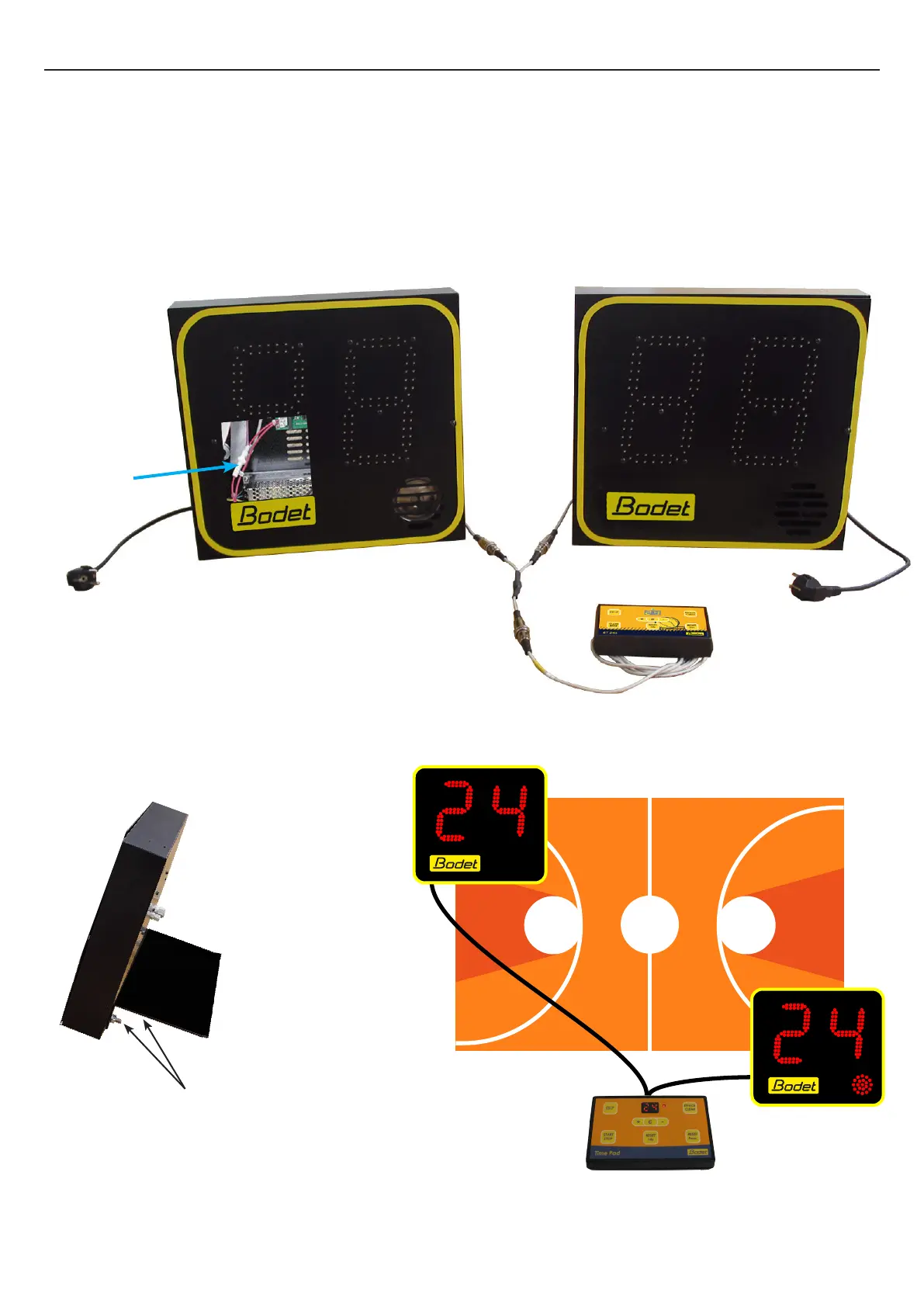

VII - Installation BT6002 Filaire autonome
IMPORTANT : solution disponible uniquement avec le pupitre possession en version BT6000.
1/ Brancher le pupitre temps de possession sur la prise DIN du câble de dérivation.
2/ Brancher chaque BT6002 sur les 2 autres extrémités du câble de dérivation.
3/ Brancher les alimentations secteur de chaque BT6002.
Nota 1 : le klaxon est présent uniquement sur un des deux acheurs BT6002.
Nota 2 : Les câbles de commande vers les 2 acheurs BT6002 sont de longueur diérentes (voir schéma ci-dessous).
Pupitre temps de possession
Vers secteur 230V
Vers secteur 230V
câble de
dérivation
BT6002
BT6002
Fusible
Câble de 20m
Câble de 33m
Pour poser les acheurs au
sol xer le support à l’arrière
du BT6002 avec les 2 vis
