IV - Mise en service sur un réseau de distribution horaire
4.1 Distribution parallèle à polarité inversée ou AFNOR / IRIG-B

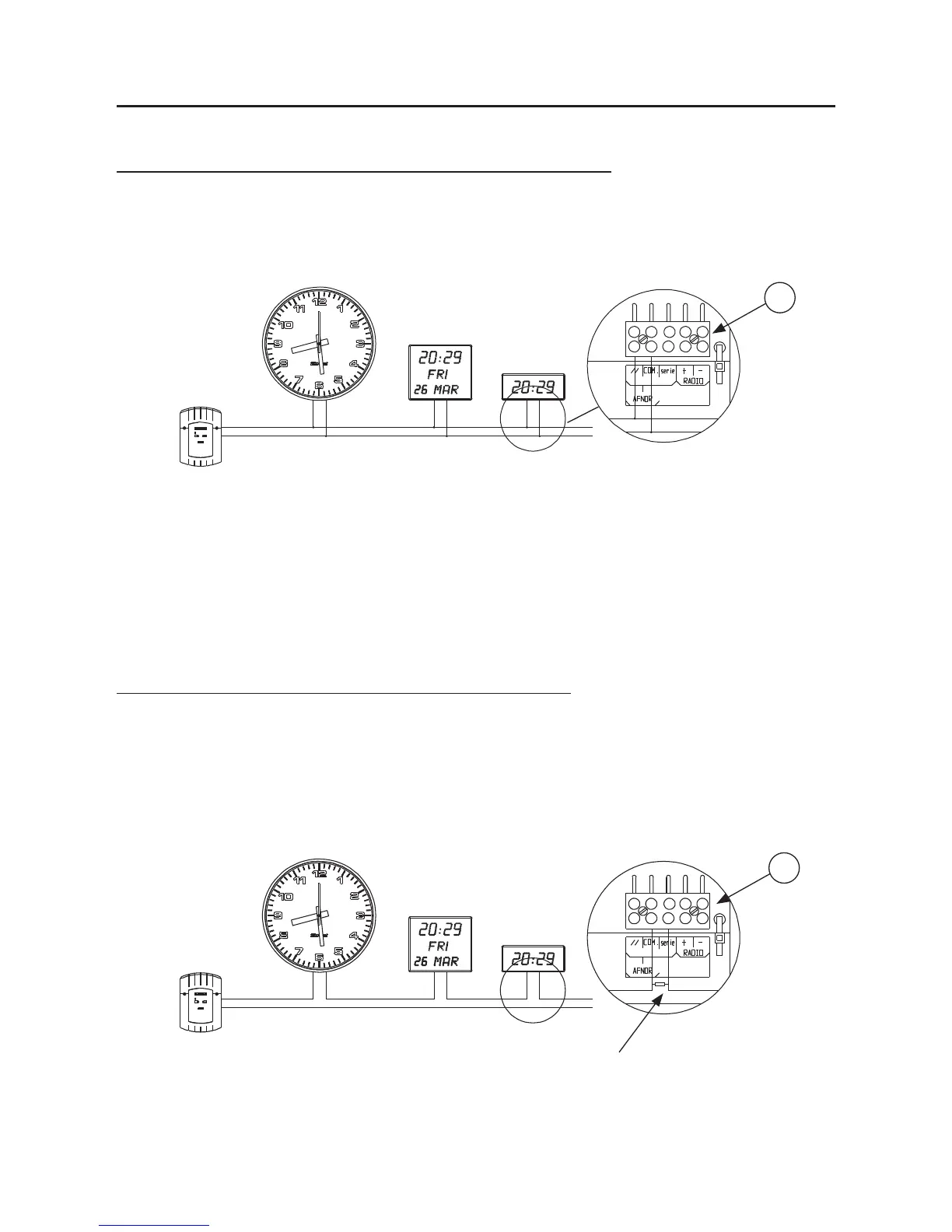

1) Raccorder la ligne d’impulsions aux bornes “//” et “COM” du bornier (A).
2) Sélectionner le type d’impulsions (minute, ½ minute ou AFNOR suivant le modèle) et mettre
l’horloge à l’heure (chapitre 8).
3) A la mise sous tension, la réceptrice afche alors 0h00, 1 janv. 2000.
Elle se met automatiquement à l’heure dès la réception du message temps codé.
Remarque : en cas de perte du signal, l’horloge fonctionne une heure en indépendante, puis
l’afchage s’éteint. Seuls les points séparateurs, qui arrêtent de clignoter après une minute
d’absence de signal , restent allumés, signalant que l’horloge est toujours alimentée.
4.2 Distribution série à polarité inversée (1/2 minute série)
1) Raccorder la ligne d’impulsions aux bornes “COM” et “série” du bornier (A).
2) An d’éviter de couper le réseau lorsque l’on déconnecte une horloge, connecter également
la résistance (fournie) de 33 Ohms 1/2 Watt entre les bornes “COM” et “série” du bornier (A).
3) Sélectionner le type d’impulsions (1/2 minute) et mettre l’horloge à l’heure (chapitre 8).
Horloge mère
Résistance de 33
Ohms, 1/2 Watts
A
Horloge mère
A
