II - Installation mécanique
Choisir l’emplacement où sera installée l’horloge en s’assurant, pour les modèles à radio
synchronisation, que la réception radio soit correcte. L’horloge réceptrice radio sera installée
dans un endroit exempt de parasites électriques (tube cathodique, transformateur, ...).
2.1 Démontage pour accès à l’intérieur de l’horloge
1) Dévisser les 2 vis sur un côté de l’horloge pour retirer le anc.
2) Dégager la vitre du anc restant sur l’horloge en la retirant latéralement.
3) Dévisser les 4 vis (Style 12e) ou les 6 vis (Style 12Se) an de retirer
soigneusement le pavillon.
Attention : entre le pavillon et le caisson métallique de l’horloge, des ls électriques
ainsi que la limande du clavier sont liés. Prenez soin de pas tirer sur les câbles au
risque de les détériorer.
4) Déconnecter la limande.
2.2 Fixation murale
1) Fixer l’horloge avec les 4 vis Ø7 (non fournies) et les chevilles appropriées au mur en vous
aidant des 4 trous oblongs à l’arrière.

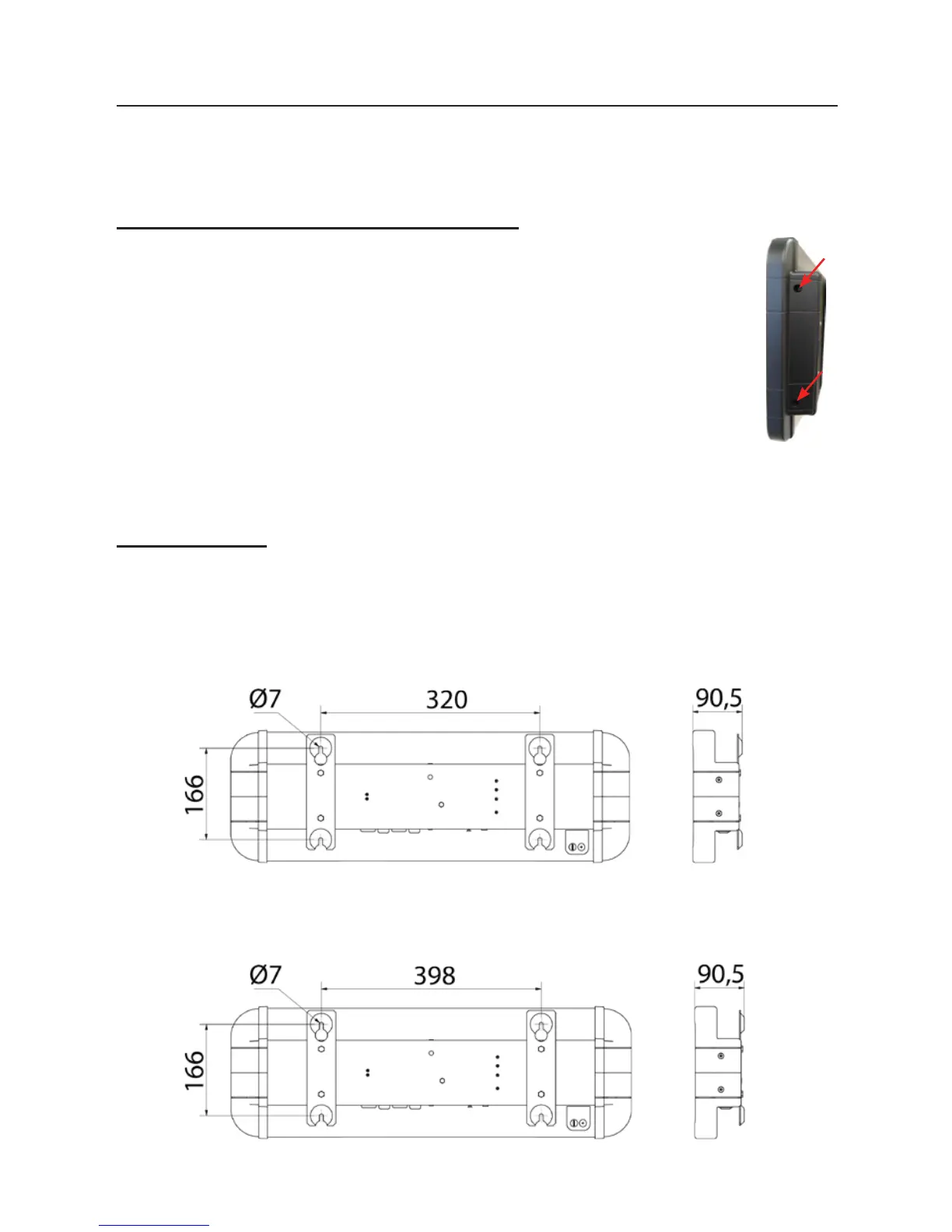

Dimensions Style 12e
Dimensions Style 12Se
