III - Installation électrique

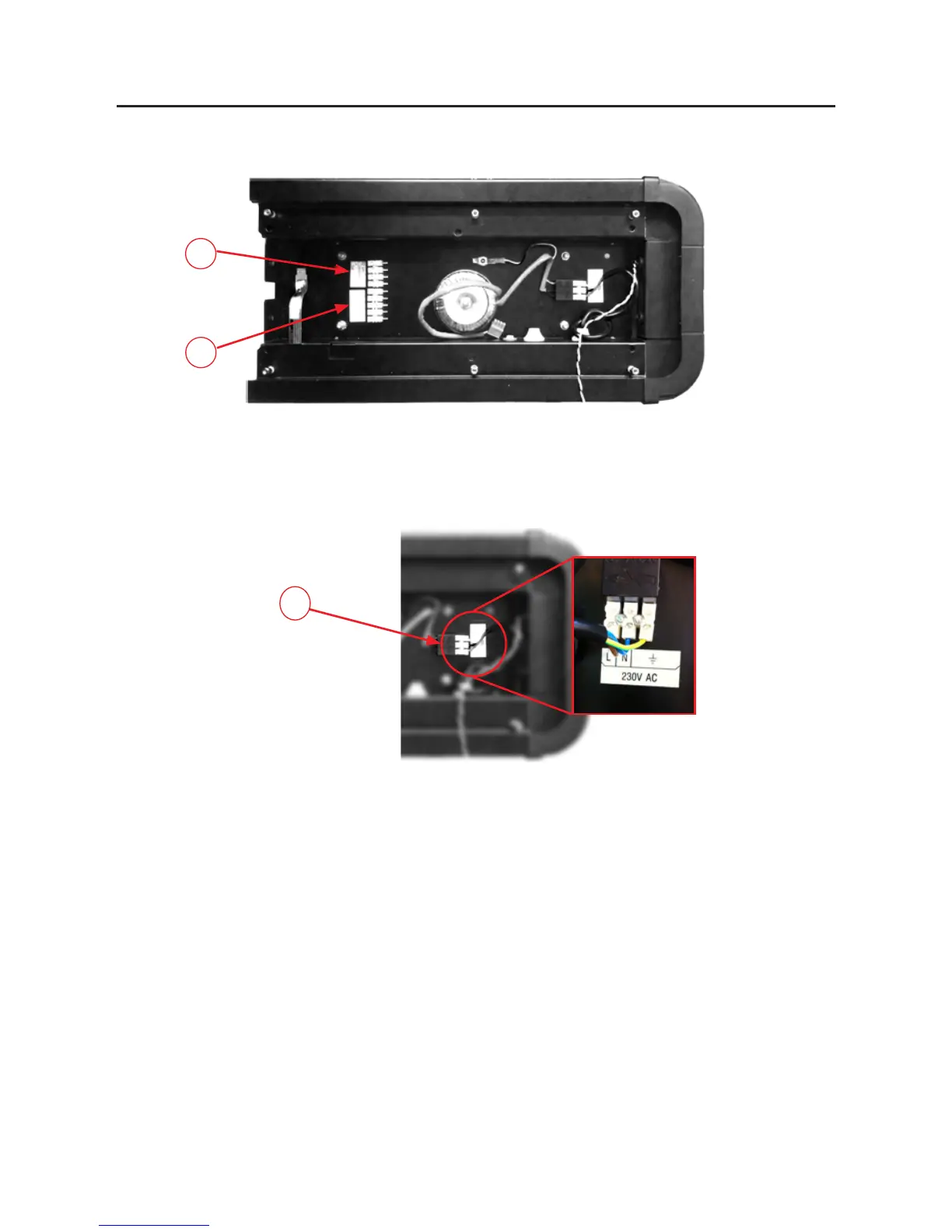

1) Ouvrir l’horloge et enlever le pavillon, voir page 5.
2) Raccorder l’alimentation secteur 230 VAC ± 10% 50/60 Hz et la terre sur ce bornier (Fil de
section de 1,5 mm2 maximum et dénudé sur 5 mm) (C).
L: marron, N: bleu, Terre: jaune/vert.
N.B.: Le dispositif d’alimentation de cette horloge doit comporter un disjoncteur 10A réenclen-
chable. Ce disjoncteur doit être coupé en cas de maintenance.
L’électronique de cette horloge est protégé par un fusible (F1) de 1,25A-250V.
Les horloges Style ont été étudiées pour une alimentation secteur de 230 VAC ± 10 %.
Exemple : des horloges 230 V fonctionnent indifféremment dans les pays où la tension sec-
teur nominale est de 220 Volts ou 240 Volts.
3) Si l’horloge fait partie d’un réseau de distribution horaire, ou est connectée à un pupitre
chronomètre, ou intègre une antenne de radio synchronisation, procéder comme indiqué aux
chapitres 5 à 7.
4) Effectuer la conguration, la mise à l’heure et le réglage de luminosité de l’horloge comme
indiqué aux chapitres 8 à 10.
5) Si l’afchage est “bloqué” sur une heure donnée, vérier que le mode de fonctionnement
choisi est bien “Ind” (cf. chapitre 8).
